Движение по траектории – декартовы координаты
6.4
6
TNC 640 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 12/2013
215

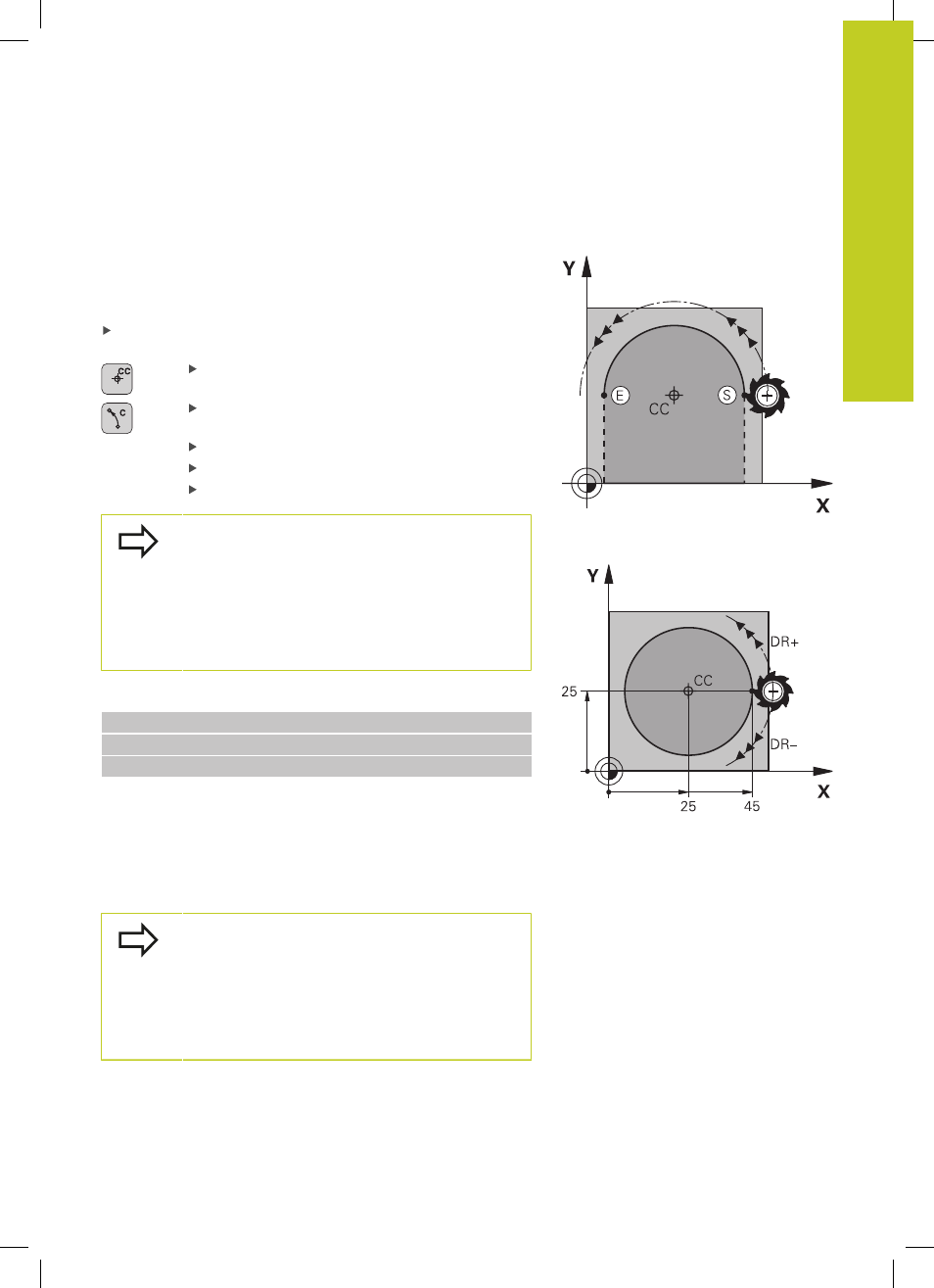

Круговая траектория C вокруг центра окружности
CC
Перед программированием круговой траектории задайте центр
окружности CC. Последняя запрограммированная позиция
инструмента перед круговой траекторией является ее точкой
старта.
Переместите инструмент в точку старта круговой
траектории
Введите координаты
центра окружности
Введите координаты
конечной точки дуги
окружности, если необходимо:
Направление вращения DR
Подача F
Дополнительная M-функция
Система ЧПУ выполняет круговые перемещения,
как правило, в активной плоскости обработки.
Если программируются окружности, не лежащие
в активной плоскости обработки, например, C Z...
X... DR+
для оси инструмента Z с одновременным
вращением, система ЧПУ выполняет движение по
пространственной окружности, т.е. в 3 осях (опция
ПО 1).
Примеры NC-кадров
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Полная окружность
Задайте для конечной точки те же координаты, что и для точки
старта.
Точка старта и конечная точка движения
по окружности должны лежать на круговой
траектории.
Допуск ввода: не более 0,016 мм (выбирается
через машинный параметр circleDeviation).
Наименьшая окружность, по которой может
производиться перемещение - 0,0016 мкм.
