Программирование: токарная обработка
14.2 Базовые функции (опция ПО 50)
14
484
TNC 640 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 12/2013

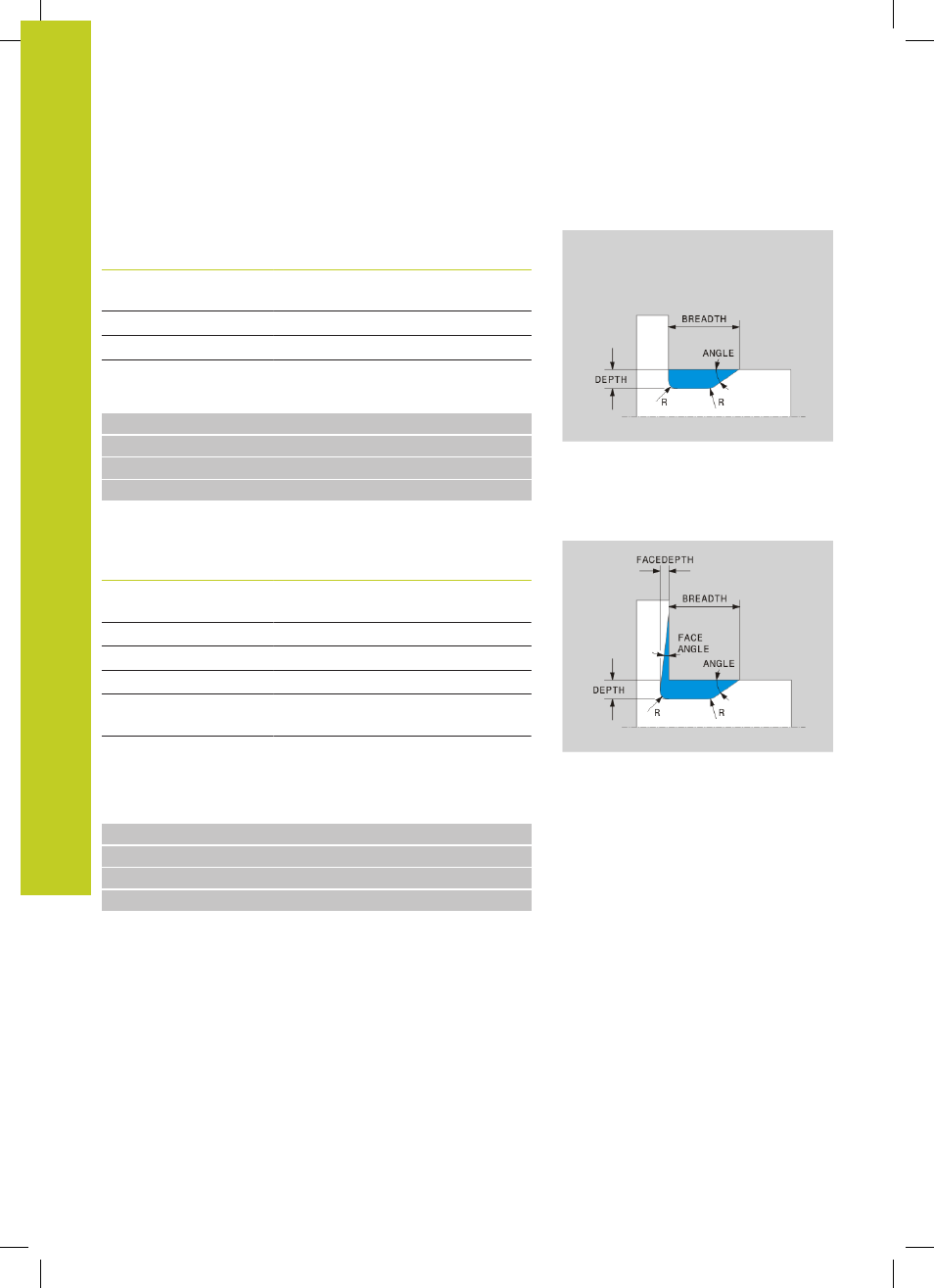

Выточка DIN 509 UDC TYPE _E
Вводимые элементы для выточки DIN 509 UDC TYPE_E
Элемент ввода
Применение
Ввод
R
Радиус угла обоих
внутренних углов
Опционально
DEPTH
Глубина выточки
Опционально
BREADTH
Ширина выточки
Опционально
ANGLE
Угол выточки
Опционально
Выточка: глубина = 2, ширина = 15
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_E R1 DEPTH2 BREADTH15
24 L X+60
Выточка DIN 509 UDC TYPE_F
Вводимые элементы для выточки DIN 509 UDC TYPE_F
Элемент ввода
Применение
Ввод
R
Радиус угла обоих
внутренних углов
Опционально
DEPTH
Глубина выточки
Опционально
BREADTH
Ширина выточки
Опционально
ANGLE
Угол выточки
Опционально
FACEDEPTH
Глубина плоской
поверхности
Опционально
FACEANGLE
Угол контура плоской
поверхности
Опционально
Выточка формы F: глубина = 2, ширина = 15, глубина
плоской поверхности = 1
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_F R1 DEPTH2 BREADTH15 FACEDEPTH1
24 L X+60
