Система отсчета на фрезерных станках
При обработке заготовки на фрезерном станке в общем

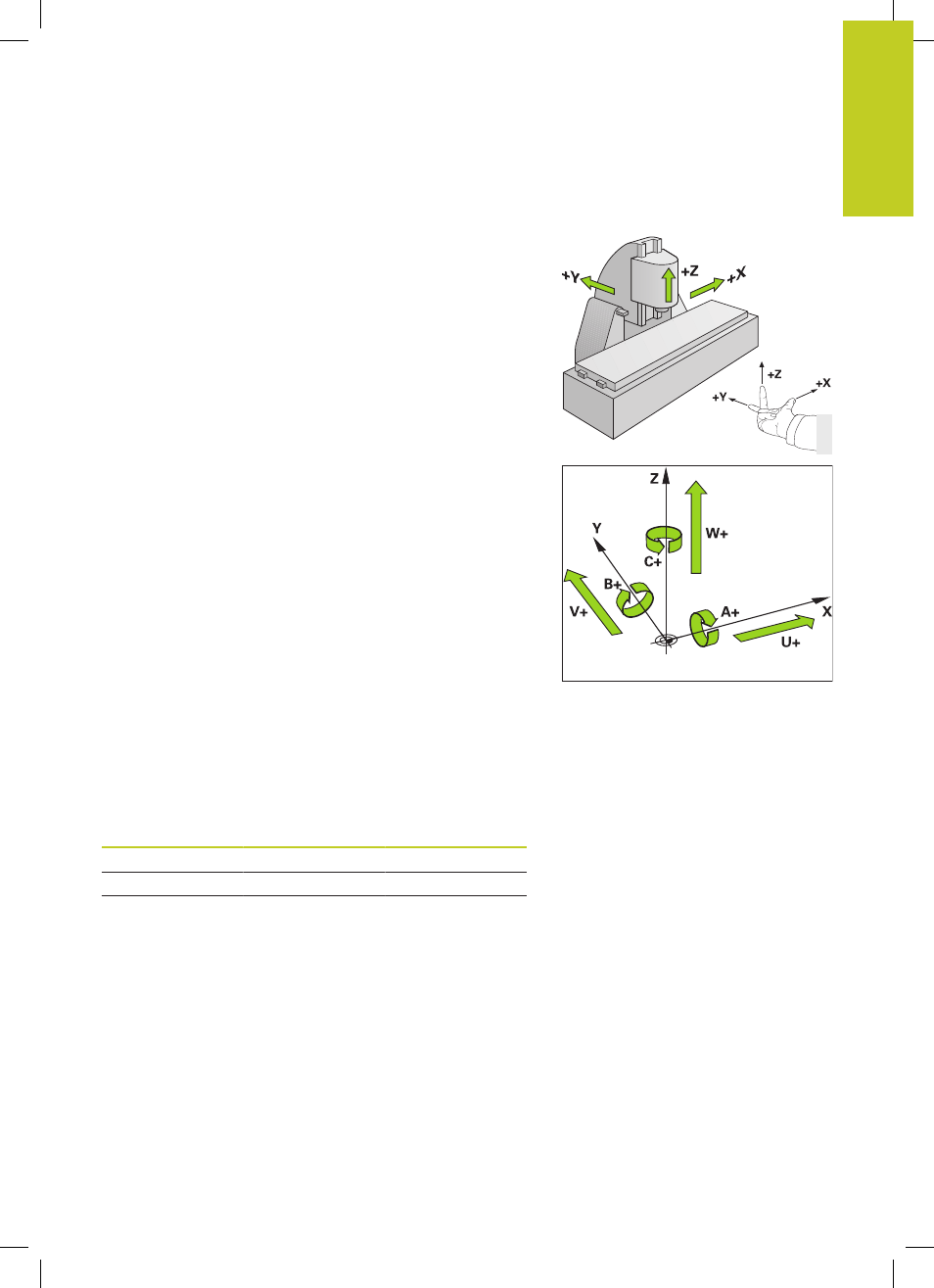

случае применяется декартова система координат. На рисунке
справа показана связь между декартовой системой координат
и осями станка. Правило правой руки служит ориентиром,
облегчающим запоминание: если средний палец указывает
направление оси инструмента от заготовки к инструменту, то
он показывает направление Z+, большой палец - направление
X+, а указательный - направление Y+.
TNC 640 может управлять опционально 18 осями.
Кроме главных осей X, Y и Z существуют параллельные
дополнительные оси U, V и W. Оси вращения обозначаются
буквами A, B и C. На рисунке справа внизу показана связь
дополнительных осей или осей вращения с главными осями.
Обозначение осей на фрезерных станках
Оси X, Y и Z на вашем фрезерном станке также обозначаются
как ось инструмента, главная ось (1-я ось) и вспомогательная
ось (2-я ось). Расположение оси инструмента определяется
взаимосвязью между главной и вспомогательной осью.
Ось
инструмента
Главная ось
Вспомогательная
ось
X
Y
Z
Y
Z
X
Z
X
Y
