Программирование: программирование контуров
6.5
Движение по траектории – полярные координаты
6
222
TNC 640 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 12/2013
6.5
Движение по траектории – полярные
координаты
Обзор
С помощью полярных координат положение определяется
углом PA и расстоянием PR от заранее заданного полюса CC.
Полярные координаты применяются преимущественно в
следующих случаях:
позиции на дугах окружности
чертежи заготовок с указанием углов, например,
окружностей центров отверстий

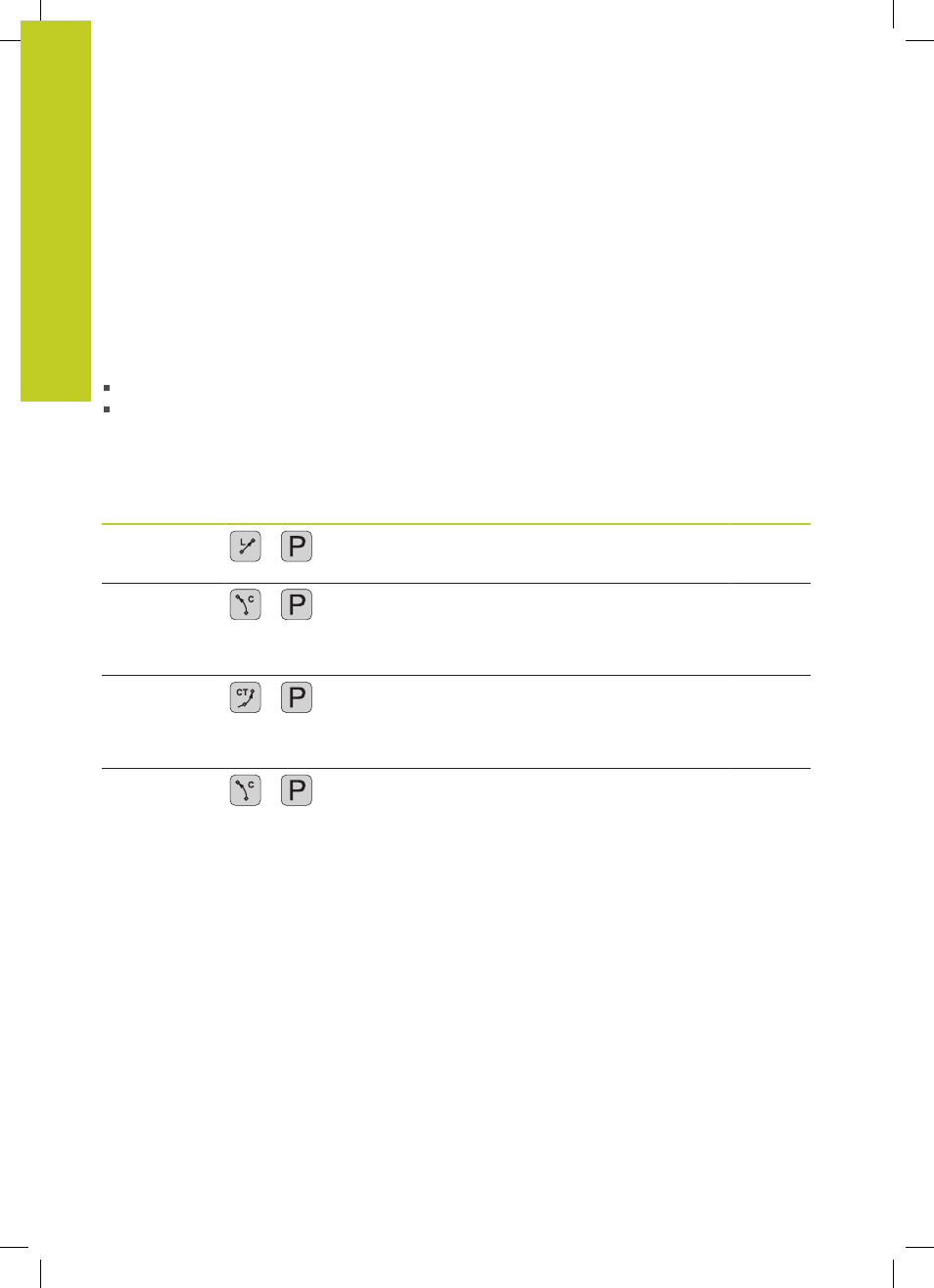

Обзор функций траекторий с полярными координатами
Функция
Функциональная
клавиша
траектории
Движение
инструмента
Вводимые данные
Страница
Прямая LP
+
прямая
Полярный радиус,
полярный угол
конечной точки прямой
Дуга
окружности CP
+
Круговая траектория
вокруг центра
окружности/ полюса
к конечной точке
дуги окружности
Полярный угол
конечной точки
окружности,
направление вращения
Дуга
окружности
CTP
+
Круговая траектория
с плавным
примыканием к
предыдущему
элементу контура
Полярный радиус,
полярный угол
конечной точки
окружности
Винтовая
линия
(спираль)
+
Перекрытие
круговой траектории
прямой
Полярный радиус,
полярный угол
конечной точки
окружности, координата
конечной точки на оси
инструментов
