Введение
2.7
Принадлежности: 3D-импульсные зонды и электронные
маховички фирмы HEIDENHAIN
2
88
TNC 640 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 12/2013
2.7
Принадлежности: 3D-импульсные
зонды и электронные маховички
фирмы HEIDENHAIN
Щупы 3D
С помощью различных измерительных щупов HEIDENHAIN
можно выполнять следующие действия:
проводить автоматическую наладку заготовок
быстро и точно задавать координаты точек привязки
выполнять измерения заготовки во время отработки
программы
измерять и проверять инструменты
Все функции циклов (циклов измерительных
щупов и циклов обработки) описаны в отдельном
руководстве пользователя «Программирование
циклов». Для того, чтобы получить данное
руководство, отправьте запрос в компанию
HEIDENHAIN. ID: 892905-xx
Измерительные щупы TS 220, TS 440, TS 444, TS 640 и TS 740
Эти измерительные щупы подходят для автоматической
выверки заготовок, определения координат точек привязки и
для измерений заготовки. TS 220 передает коммутационные
сигналы по кабелю и может использоваться как экономичная
альтернатива в тех случаях, когда вам необходимо выполнить
оцифровку.

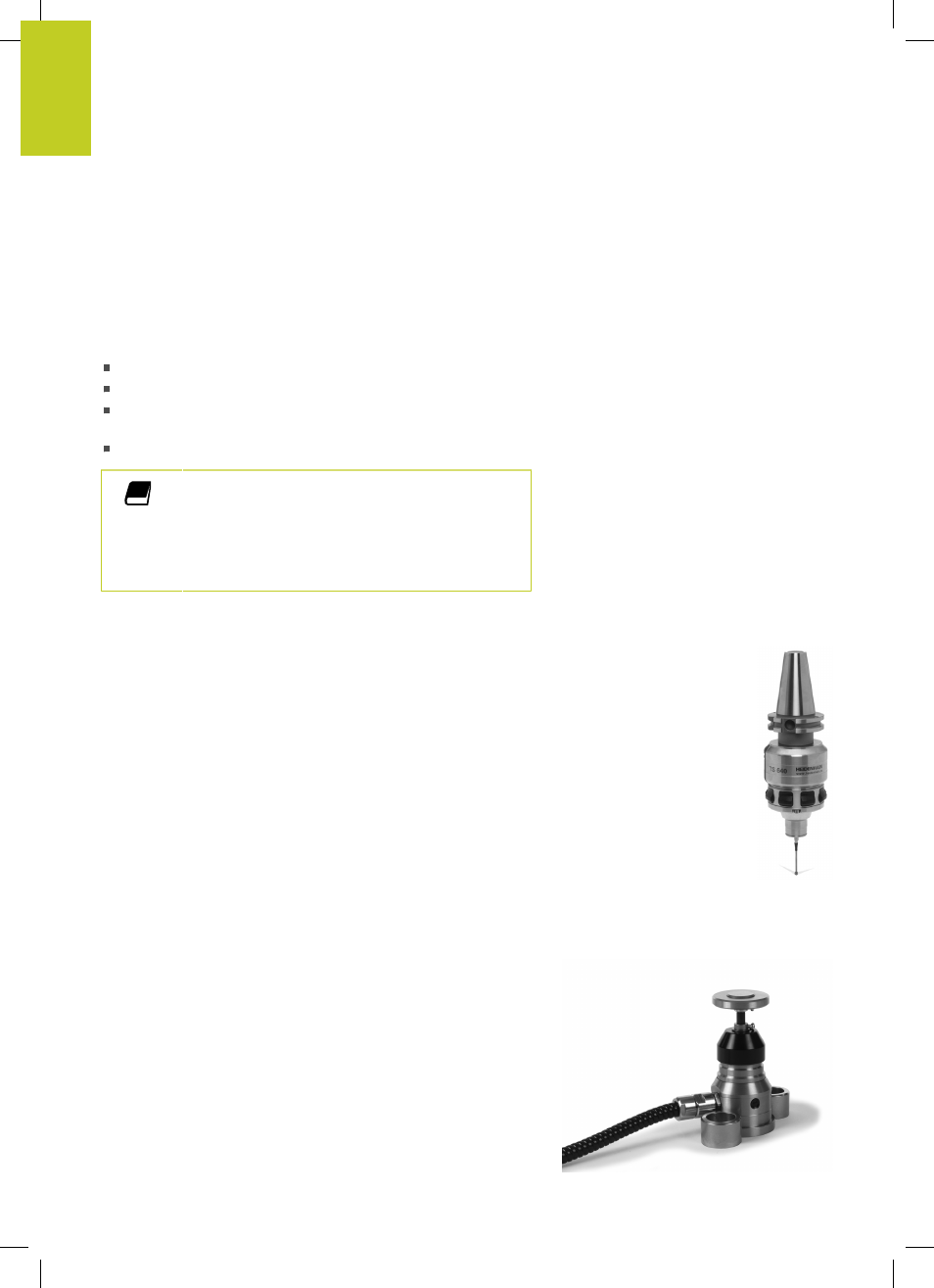

Специально для станков с устройством смены инструмента
предназначены щупы TS 640 (см. рисунок) и щупы меньшего
размера TS 440, которые передают коммутационные сигналы
без кабеля при помощи инфракрасного излучения.
Принцип действия: в измерительных щупах фирмы
HEIDENHAIN износостойкий оптический выключатель
регистрирует отклонение измерительного стержня.
Генерируемый при этом сигнал обеспечивает сохранение
в памяти фактического значения текущей позиции
измерительного щупа.
Щуп для измерения инструмента TT 140
TT 140 представляет собой трехмерный измерительный щуп
для измерения и проверки инструмента. Для этого система
ЧПУ имеет 3 цикла, с помощью которых определяются
радиус и длина инструмента для неподвижного или
вращающегося шпинделя. Особо прочная конструкция и
высокая степень защиты обеспечивают нечувствительность
TT 140 к воздействию СОЖ и стружки. Коммутационный
сигнал формируется с помощью износостойкого оптического
выключателя, который отличается высокой надежностью.
