MOD-функции
18.9 Интерфей Ethernet
18
608
TNC 640 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 12/2013
18.9
Интерфей Ethernet
Введение
Согласно стандарту можно оборудовать ЧПУ картой Ethernet
для интеграции системы управления в сеть в качестве клиента.
ЧПУ передает данные через карту Ethernet следующим
образом:
с помощью smb-протокола (
s
erver
m
essage
b
lock) для ОС
Windows или
с помощью TCP/IP-семейства протоколов (Transmission
Control Protocol/Internet Protocol) и с помощью NFS (Network
File System)
Возможности подключения
Карту Ethernet ЧПУ можно подключить к сети или
непосредственно к ПК через разъем RJ45 (X26,100BaseTX
или 10BaseT). Разъем гальванически отделен от электроники
управления.
При использовании физических интерфейсов 100BaseTX
или 10BaseT используйте кабель типа "витая пара" для
подключения ЧПУ к сети.
Максимально допустимая длина кабеля от ЧПУ
до узловой точки зависит от класса кабеля по
качеству, оболочки и вида сети (100BaseTX или
10BaseT).

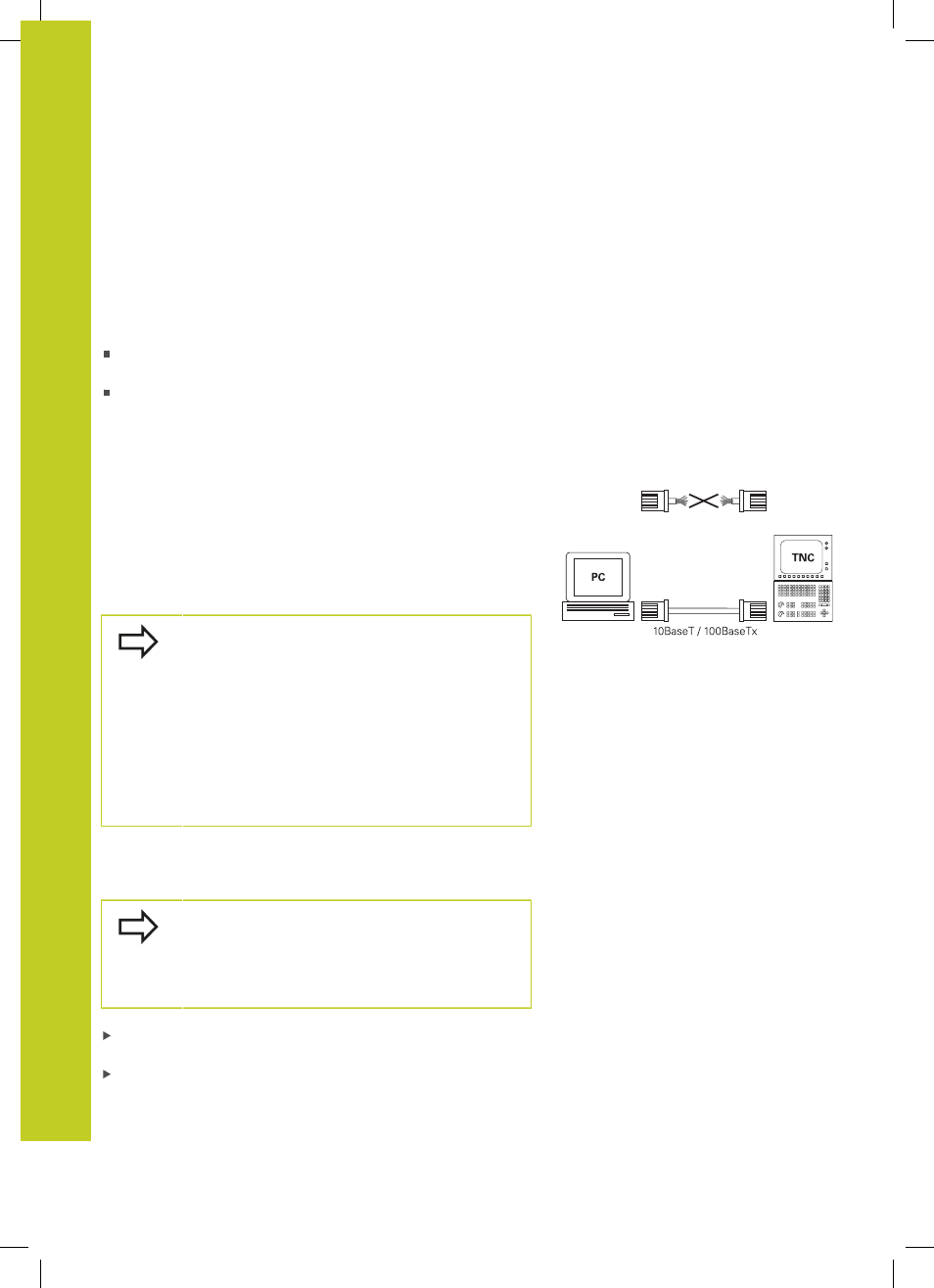

Систему ЧПУ также можно легко подключить
непосредственно к ПК, оснащенному картой
Ethernet. Для этого следует соединить ЧПУ
(разъем X26) и ПК при помощи перекрестного
Ethernet-кабеля (торговое обозначение:
перекрестный патч-кабель или перекрестный
STP-кабель)
Настройка ЧПУ
Следует поручить конфигурацию системы ЧПУ
сетевому администратору.
Помните о том, что ЧПУ выполнит быстрый
автоматический перезапуск, если изменится IP-
адрес ЧПУ.
В режиме работы "Программирование/редактирование"
нажмите кнопку MOD и введите кодовое число NET123
В управлении файлами выберите Softkey СЕТЬ. Система
ЧПУ отобразит главное окно конфигурации сети
