8

ASUS M4A78LT-M LE

Italiano

1.

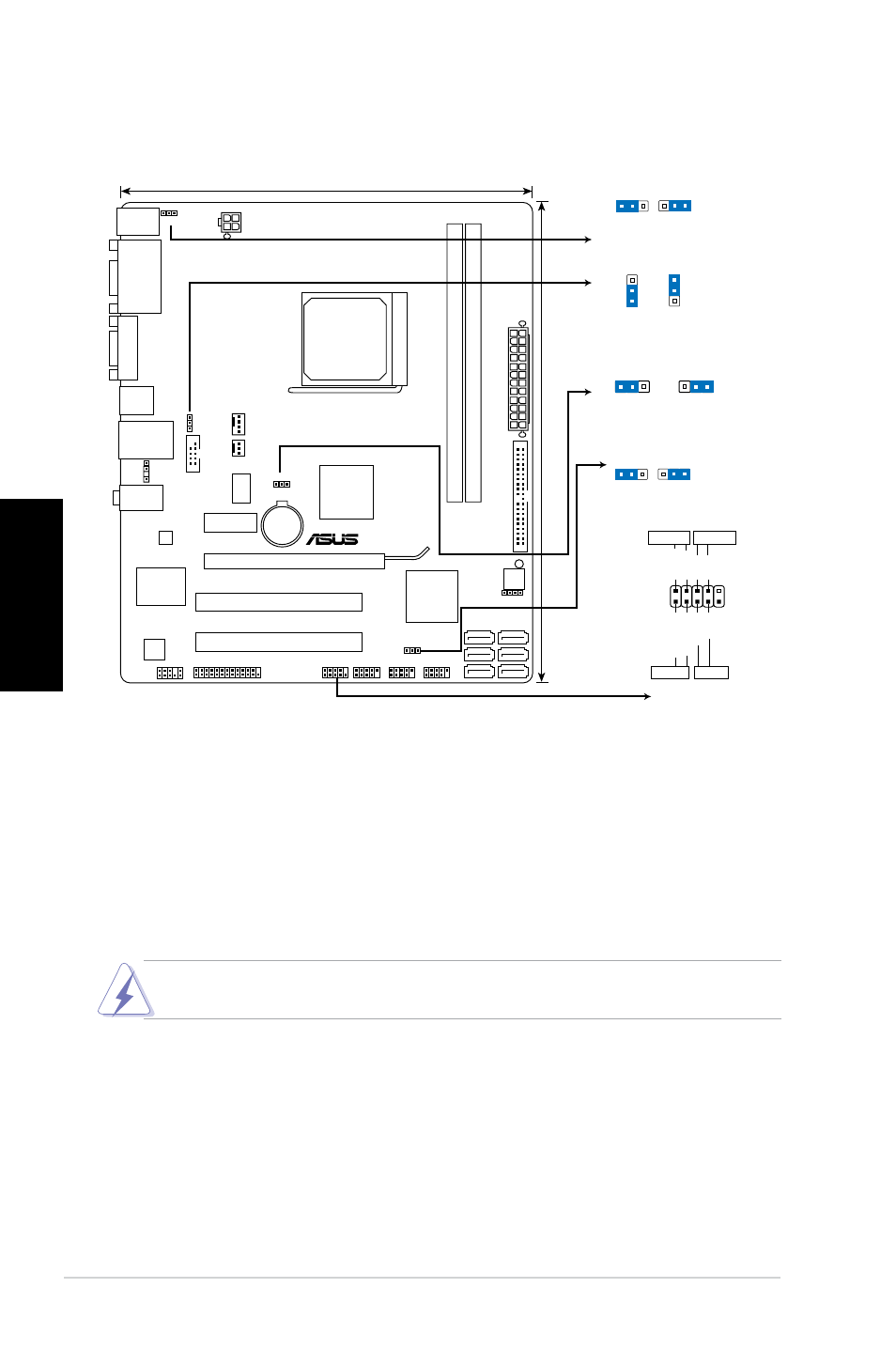

Diagramma disposizione scheda madre

2.

Installazione della CPU

Installazione della CPU:
1. Trovare la presa CPU nella scheda madre.
2. Sollevare la leva della presa ad un angolo di almeno 90°.
3. Collocare la CPU sul socket in modo tale che l’angolo con il triangolo dorato della

CPU combaci con l’angolo del socket dove c’è il tirandolo.

4. Inserire completamente con delicatezza la CPU nella presa.

5. Quando la CPU è al suo posto, abbassare la leva della presa per bloccare la

CPU. La leva scatta sulla linguetta laterale indicando che è bloccata.

La CPU può essere inserita solamente con un corretto orientamento. NON forzare la

CPU nella presa diversamente si possono piegare i pin e danneggiare la CPU!

M4A78LT-M LE

PCIEX16

PCIEX1_1

PCI2

PCI1

PRI_IDE

USB56

USB910

USB78

SPDIF_OUT

AAFP

ICS9LPRS48

5

ATX12V

EATXPW

R

CPU_FAN

AMD

®

780L

Lithium Cell

CMOS Power

Super

I/O

VT1708S

AR

8131

8Mb

BIOS

SB_PWR

20.8cm(8.2in)

24.4cm(9.6in)

AMD

®

SB710

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

VG

A

SATA5
SATA3
SATA1

SATA6
SATA4
SATA2

USBPW1-4

KBPWR

CLRTC

USBPW5-10

SPEAKER

AUDIO

KBMS

LAN1_USB12

USB34

DV

I

F_PANEL

SOCKET AM3

CHA_FAN

LPT

COM1

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PIN 1

PWR BTN

PLED

+

PLED

-

PWR

GND

IDE_LED

+

IDE_LED-

Groun

d

Rese

t

F_PANEL

PWR LED

HD_LED

RESET

2

1

2 3

+5V

(Default)

+5VSB

USBPW5-10

2

1

2 3

+5V

(Default)

+5VSB

KBPWR

1

2

2

3

+5V

+5VSB

(Default)

USBPW1-4
