20
ASUS M4A78LT-M LE
Polski

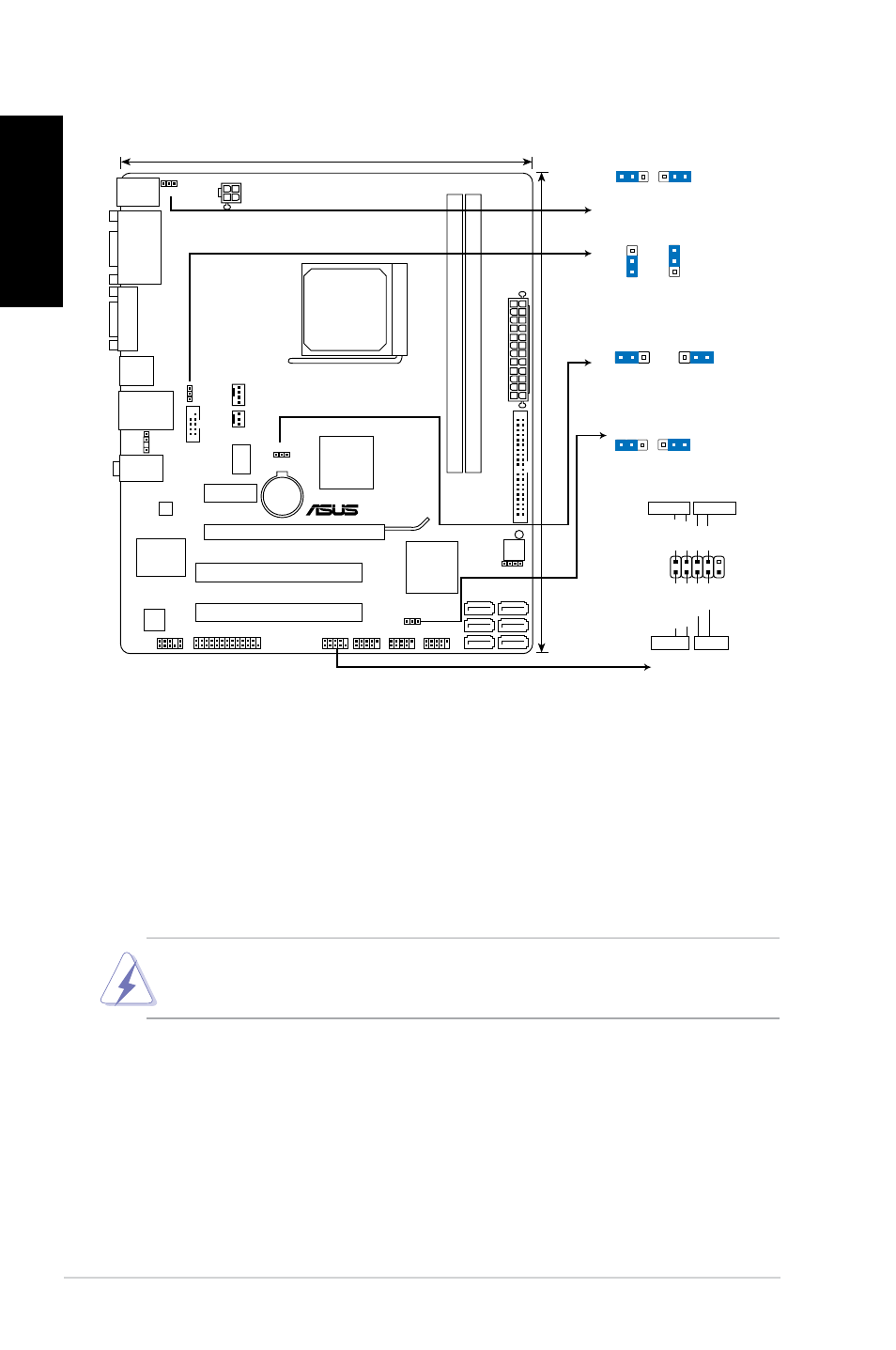

1.
Rozmieszczenie elementów płyty głównej
2.
Instalacja procesora
Aby zainstalować procesor:
1. Znajdź gniazdo procesora na płycie głównej.
2. Podnieś dźwignię gniazda do kąta przynajmniej 90°.
3. Ustaw procesor nad gniazdem tak, aby róg procesora oznaczony
złotym trójkątem odpowiadał narożnikowi gniazda oznaczonemu
małym trójkątem.
4. Delikatnie włóż CPU do gniazda, aż znajdzie się na odpowiednim miejscu.
5. Gdy CPU będzie na miejscu, obniż dźwignię aby zabezpieczyć CPU. Następnie
dźwignia zatrzaśnie się.
CPU pasuje wyłącznie przy odpowiednim ułożeniu. Proszę nie używać siły w celu
włożenia CPU do gniazda, gdyż może to spowodować wygięcie nóżek i uszkodzenie
CPU.
M4A78LT-M LE
PCIEX16
PCIEX1_1
PCI2
PCI1
PRI_IDE
USB56
USB910
USB78
SPDIF_OUT
AAFP
ICS9LPRS48
5
ATX12V
EATXPW
R
CPU_FAN
AMD
®
780L
Lithium Cell
CMOS Power
Super
I/O
VT1708S
AR
8131
8Mb
BIOS
SB_PWR
20.8cm(8.2in)
24.4cm(9.6in)
AMD
®
SB710
DDR3 DIMM_A1 (64bit, 240-pin module)
DDR3 DIMM_B1 (64bit, 240-pin module)
VG
A
SATA5
SATA3
SATA1
SATA6
SATA4
SATA2
USBPW1-4
KBPWR
CLRTC
USBPW5-10
SPEAKER
AUDIO
KBMS
LAN1_USB12
USB34
DV
I
F_PANEL
SOCKET AM3
CHA_FAN
LPT
COM1
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
PIN 1
PWR BTN
PLED
+
PLED
-
PWR
GND
IDE_LED
+
IDE_LED-
Groun
d
Rese
t
F_PANEL
PWR LED
HD_LED
RESET
2
1
2 3
+5V
(Default)
+5VSB
USBPW5-10
2
1
2 3
+5V
(Default)
+5VSB
KBPWR
1
2
2
3
+5V
+5VSB
(Default)
USBPW1-4
