32
ASUS M4A78LT-M LE
Română

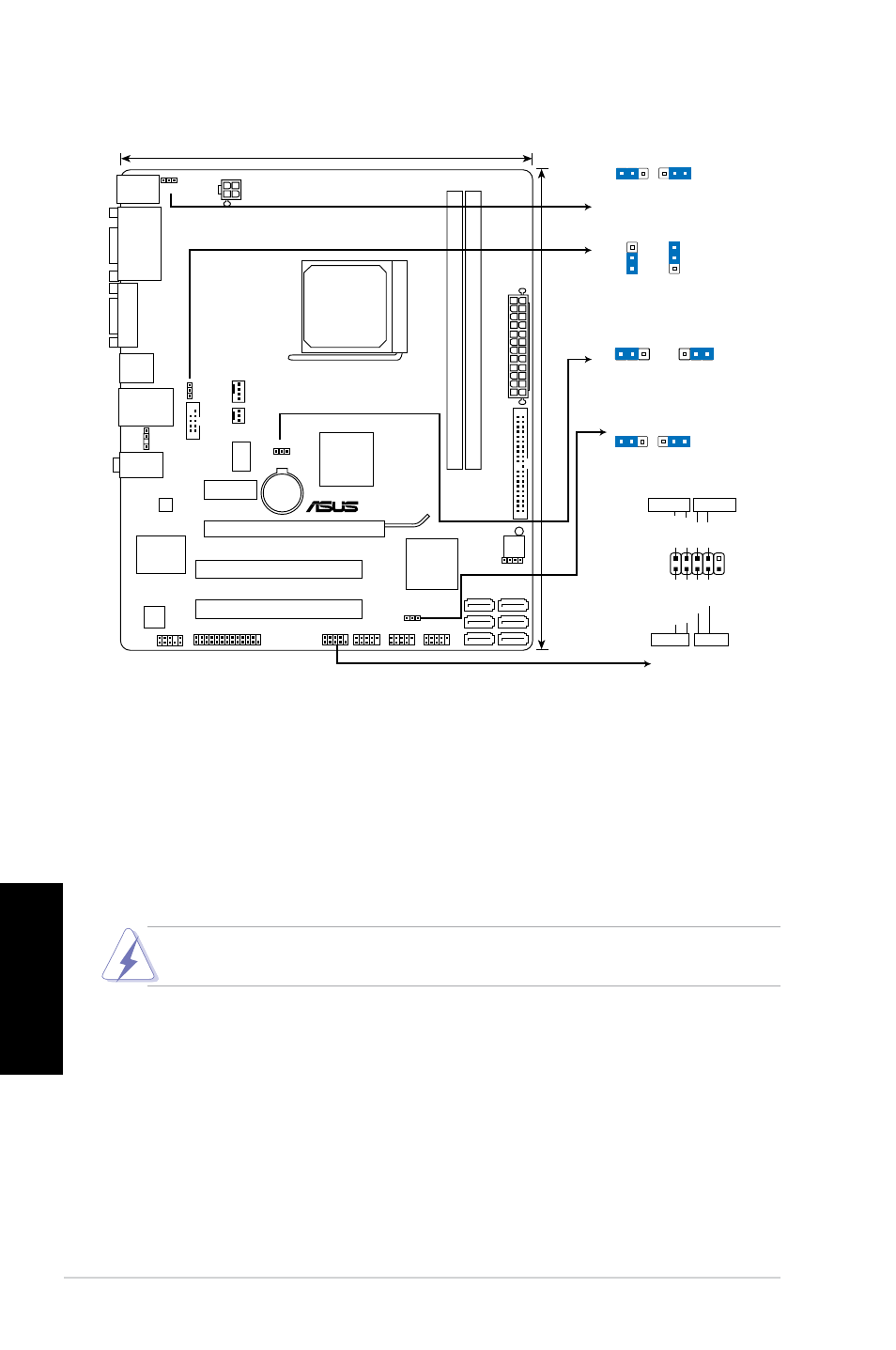

1. Dispunerea pe placa de bază
2. Instalarea CPU
Pentru instalarea CPU:
1. Amplasaţi mufa CPU pe placa de bază.
2. Ridică pârghia socketului la cel puţin 90 de grade.
3. Poziţionaţi procesorul deasupra soclului, astfel încât colţul procesorului cu
triunghiul aurit să corespundă acelui colţ al soclului care are un triunghi mic.
4. Introduceţi cu atenţie procesorul în socket.
5. Când procesorul este bine introdus în socket, apăsaţi pe pârghia socket-ului
pentru a fixa procesorul. Pârghia va produce un scurt click pentru a indica că
este în poziţia închis.
Procesorul poate fi montat doar într-o singură poziţie. Pentru a preveni îndoirea pinilor
sau deteriorarea, NU forţaţi introducerea procesorului în socket!
M4A78LT-M LE
PCIEX16
PCIEX1_1
PCI2
PCI1
PRI_IDE
USB56
USB910
USB78
SPDIF_OUT
AAFP
ICS9LPRS48
5
ATX12V
EATXPW
R
CPU_FAN
AMD
®
780L
Lithium Cell
CMOS Power
Super
I/O
VT1708S
AR
8131
8Mb
BIOS
SB_PWR
20.8cm(8.2in)
24.4cm(9.6in)
AMD
®
SB710
DDR3 DIMM_A1 (64bit, 240-pin module)
DDR3 DIMM_B1 (64bit, 240-pin module)
VG
A
SATA5
SATA3
SATA1
SATA6
SATA4
SATA2
USBPW1-4
KBPWR
CLRTC
USBPW5-10
SPEAKER
AUDIO
KBMS
LAN1_USB12
USB34
DV
I
F_PANEL
SOCKET AM3
CHA_FAN
LPT
COM1
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
PIN 1
PWR BTN
PLED
+
PLED
-
PWR
GND
IDE_LED
+
IDE_LED-
Groun
d
Rese
t
F_PANEL
PWR LED
HD_LED
RESET
2
1
2 3
+5V
(Default)
+5VSB
USBPW5-10
2
1
2 3
+5V
(Default)
+5VSB
KBPWR
1
2
2
3
+5V
+5VSB
(Default)
USBPW1-4
