23
ASUS M4A78LT-M LE
Česky

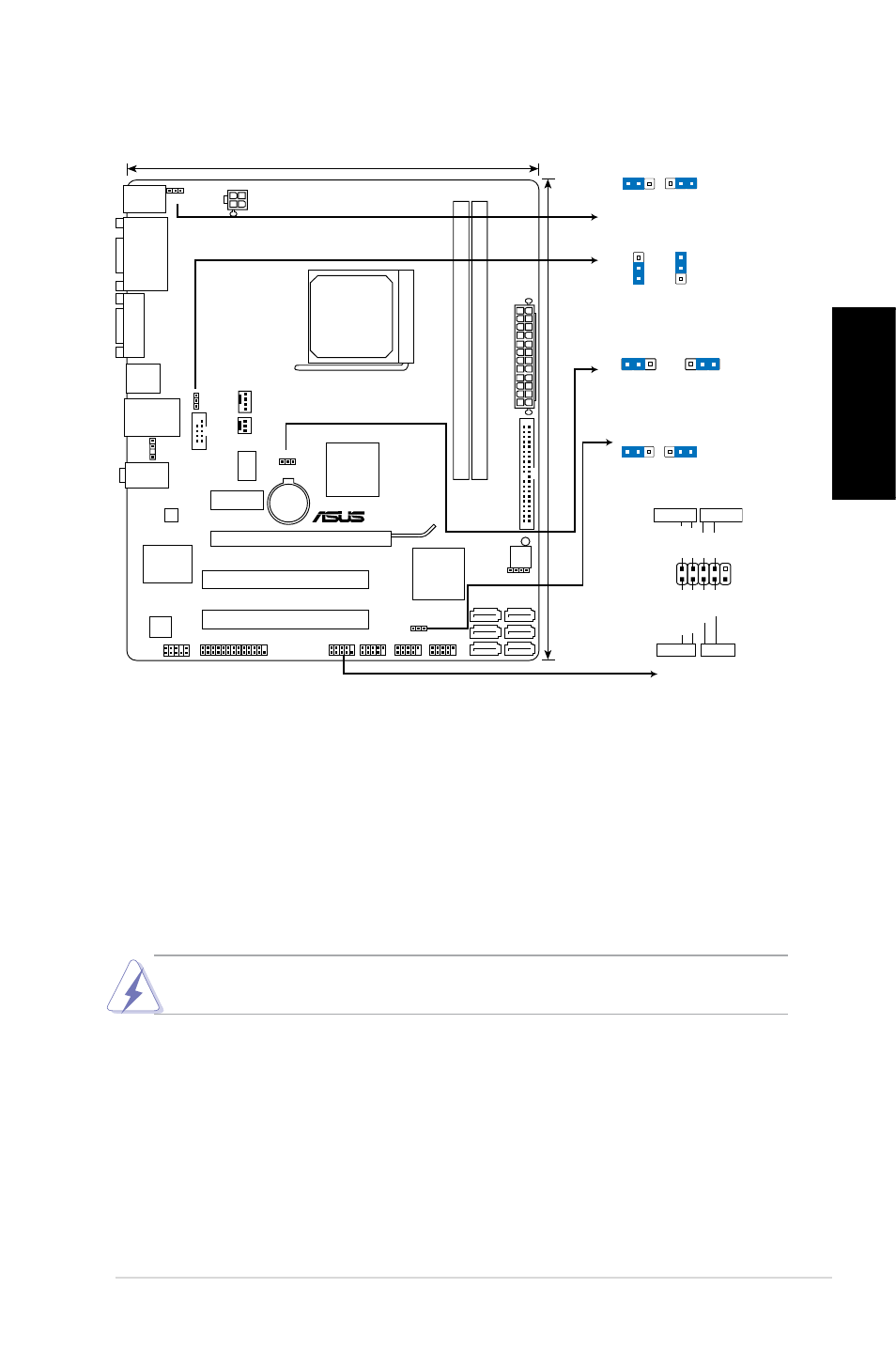

1.
Schéma základní desky
2.
Instalace procesoru
Montáž procesoru:
1. Vyhledejte patici procesoru na základní desce.
2. Nadzvedněte páčku socketu přinejmenším do úhlu 90º.
3. Zorientujte procesor nad patici tak, aby roh procesoru označený
zlatým trojúhelníkem odpovídal rohu patice s malým trojúhelníkem.
4. Opatrně usad’te procesor do socketu dokud nebude uložen správně.
5. Až bude procesor umístěn správně, zatlačte páčku socketu pro zajištění
procesoru. Páčka zapadne a klikne, čímž bude indikováno zamknutí.
Procesor lze uložit jen ve správné pozici. Nesnažte se umístit procesor do socketu
silou, zabráníte tak ohnutí kolíčků a poškození procesoru.
M4A78LT-M LE
PCIEX16
PCIEX1_1
PCI2
PCI1
PRI_IDE
USB56
USB910
USB78
SPDIF_OUT
AAFP
ICS9LPRS48
5
ATX12V
EATXPW
R
CPU_FAN
AMD
®
780L
Lithium Cell
CMOS Power
Super
I/O
VT1708S
AR
8131
8Mb
BIOS
SB_PWR
20.8cm(8.2in)
24.4cm(9.6in)
AMD
®
SB710
DDR3 DIMM_A1 (64bit, 240-pin module)
DDR3 DIMM_B1 (64bit, 240-pin module)
VG
A
SATA5
SATA3
SATA1
SATA6
SATA4
SATA2
USBPW1-4
KBPWR
CLRTC
USBPW5-10
SPEAKER
AUDIO
KBMS
LAN1_USB12
USB34
DV
I
F_PANEL
SOCKET AM3
CHA_FAN
LPT
COM1
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
PIN 1
PWR BTN
PLED
+
PLED
-
PWR
GND
IDE_LED
+
IDE_LED-
Groun
d
Rese
t
F_PANEL
PWR LED
HD_LED
RESET
2
1
2 3
+5V
(Default)
+5VSB
USBPW5-10
2
1
2 3
+5V
(Default)
+5VSB
KBPWR
1
2
2
3
+5V
+5VSB
(Default)
USBPW1-4
