2
ASUS M4A78LT-M LE
Български

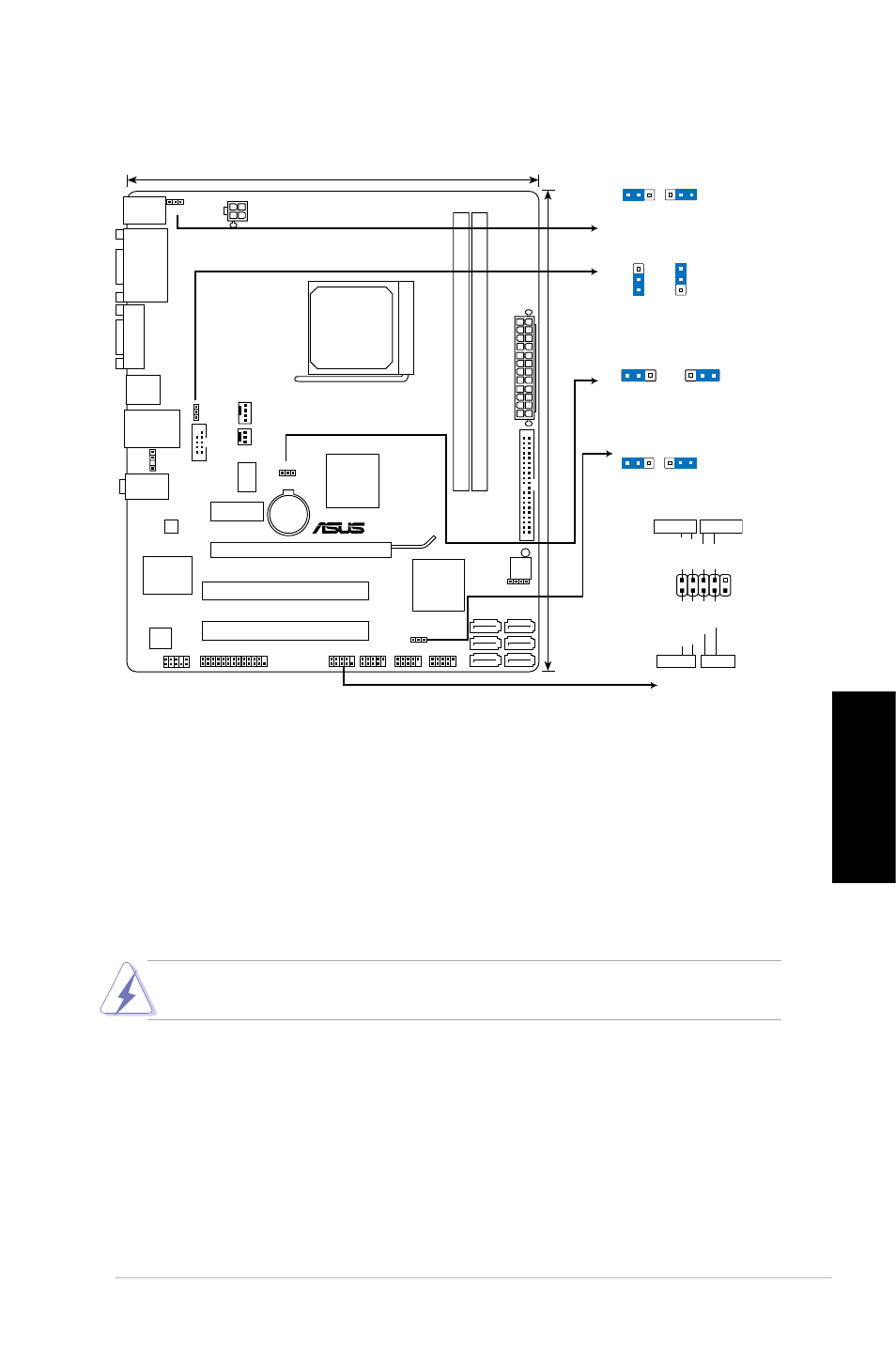

1.
Разположение на елементите на
дънната платка
2.
Инсталиране на процесора
Инсталиране на микропроцесор:
1. Намерете гнездото на микропроцесора върху дънната платка.
2. Повдигнете лостчето на сокета до 90°.
3. Поставете процесора над сокета така, че маркираният ъгъл на процесора да съвпадне с
изпъкналостта в основата на лоста на сокета.
4. Внимателно спуснете процесора в сокета, докато застане на място.
5. След като процесорът е поставен, спуснете надолу лостчето. Закачете лостчето на държача
отстрани на сокета.
Процесорът пасва на сокета само ако се постави в правилната посока. НЕ НАТИСКАЙТЕ процесора
в сокета, за да избегнете огъване на пиновете и повреда на продукта!
M4A78LT-M LE
PCIEX16
PCIEX1_1
PCI2
PCI1
PRI_IDE
USB56
USB910
USB78
SPDIF_OUT
AAFP
ICS9LPRS48
5
ATX12V
EATXPW
R
CPU_FAN
AMD
®
780L
Lithium Cell
CMOS Power
Super
I/O
VT1708S
AR
8131
8Mb
BIOS
SB_PWR
20.8cm(8.2in)
24.4cm(9.6in)
AMD
®
SB710
DDR3 DIMM_A1 (64bit, 240-pin module)
DDR3 DIMM_B1 (64bit, 240-pin module)
VG
A
SATA5
SATA3
SATA1
SATA6
SATA4
SATA2
USBPW1-4
KBPWR
CLRTC
USBPW5-10
SPEAKER
AUDIO
KBMS
LAN1_USB12
USB34
DV
I
F_PANEL
SOCKET AM3
CHA_FAN
LPT
COM1
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
PIN 1
PWR BTN
PLED
+
PLED
-
PWR
GND
IDE_LED
+
IDE_LED-
Groun
d
Rese
t
F_PANEL
PWR LED
HD_LED
RESET
2
1
2 3
+5V
(Default)
+5VSB
USBPW5-10
2
1
2 3
+5V
(Default)
+5VSB
KBPWR
1
2
2
3
+5V
+5VSB
(Default)
USBPW1-4
