1.

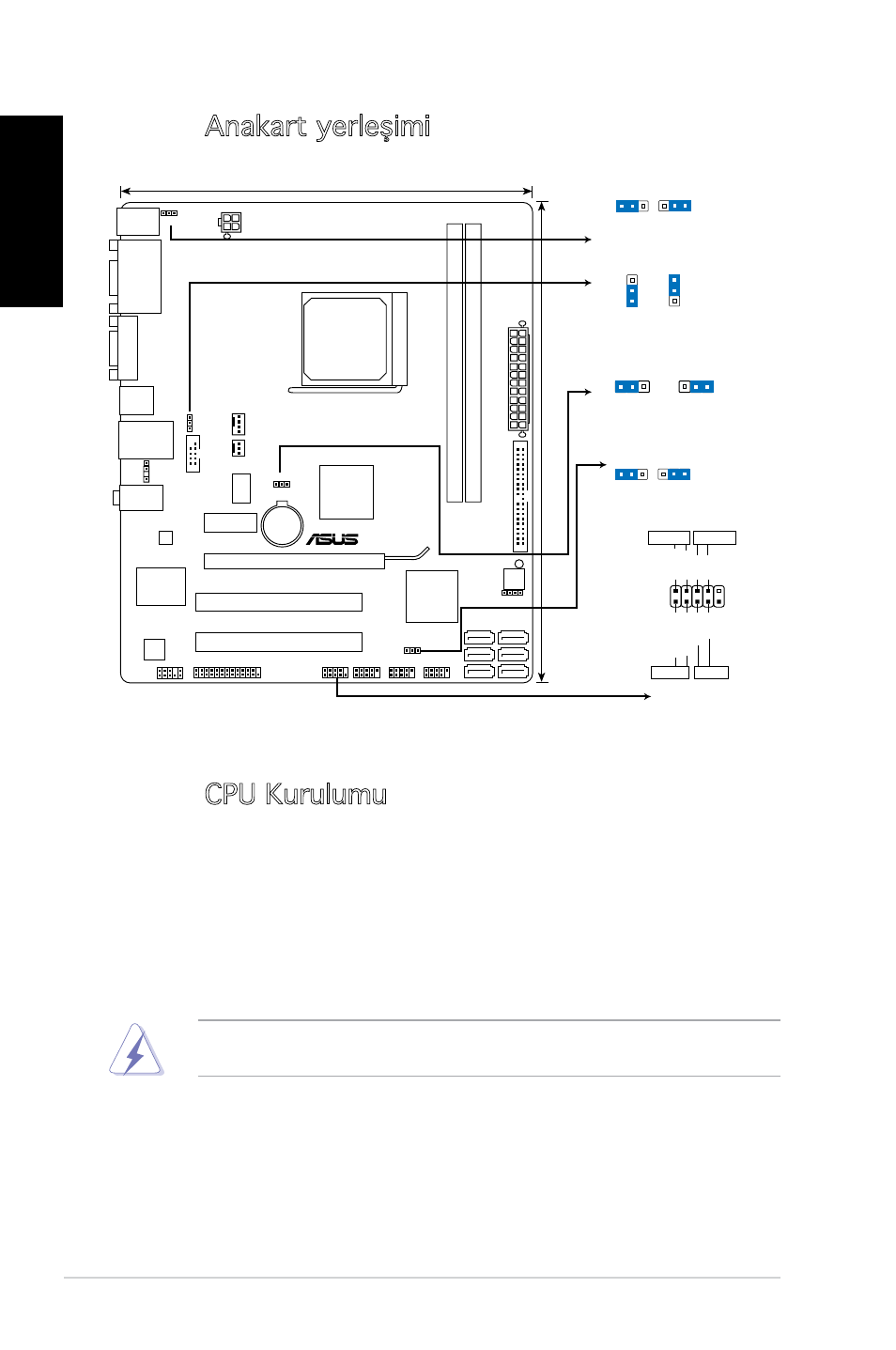

Anakart yerleşimi
2.
CPU Kurulumu
CPU’yu takmak için:
1.
Ana kartta işlemci soketinin yerini bulun.
2.
Soket kolunu en az 90° açı yapacak şekilde kaldırın.
3.
CPU’yu soketin üzerine yerleştirin, böylece CPU’nun altın renkli üçgen bulunan köşesi
soket köşesindeki küçük üçgen ile eşleşmelidir.
4.
CPU’yu yerine oturuncaya kadar sokete dikkatlice yerleştirin.
CPU sadece doğru yönde takılmalıdır. Pimlerin eğilmesini ve CPU’nun zarar görmesini
önlemek için CPU’yu sokete girmesi için ZORLAMAYIN!
5.
CPU yerine oturduğunda, CPU’yu sabitlemek için soket kolunu aşağıya itin.
Kilitlendiğini göstermek için kol yan sekmeye tıklayarak geçer.
EEE Yönetmeliğine Uygundur
M4A78LT-M LE
PCIEX16
PCIEX1_1
PCI2
PCI1
PRI_IDE
USB56
USB910
USB78
SPDIF_OUT
AAFP
ICS9LPRS48
5
ATX12V
EATXPW
R
CPU_FAN
AMD
®
780L
Lithium Cell
CMOS Power
Super
I/O
VT1708S
AR
8131
8Mb
BIOS
SB_PWR
20.8cm(8.2in)
24.4cm(9.6in)
AMD
®
SB710
DDR3 DIMM_A1 (64bit, 240-pin module)
DDR3 DIMM_B1 (64bit, 240-pin module)
VG
A
SATA5
SATA3
SATA1
SATA6
SATA4
SATA2
USBPW1-4
KBPWR
CLRTC
USBPW5-10
SPEAKER
AUDIO
KBMS
LAN1_USB12
USB34
DV
I
F_PANEL
SOCKET AM3
CHA_FAN
LPT
COM1
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
PIN 1
PWR BTN
PLED
+
PLED
-
PWR
GND
IDE_LED
+
IDE_LED-
Groun
d
Rese
t
F_PANEL
PWR LED
HD_LED
RESET
2
1
2 3
+5V
(Default)
+5VSB
USBPW5-10
2
1
2 3
+5V
(Default)
+5VSB
KBPWR
1
2
2
3
+5V
+5VSB
(Default)
USBPW1-4
