14 ASUS M4A78LT-M LE
Ру
сс
ки
й

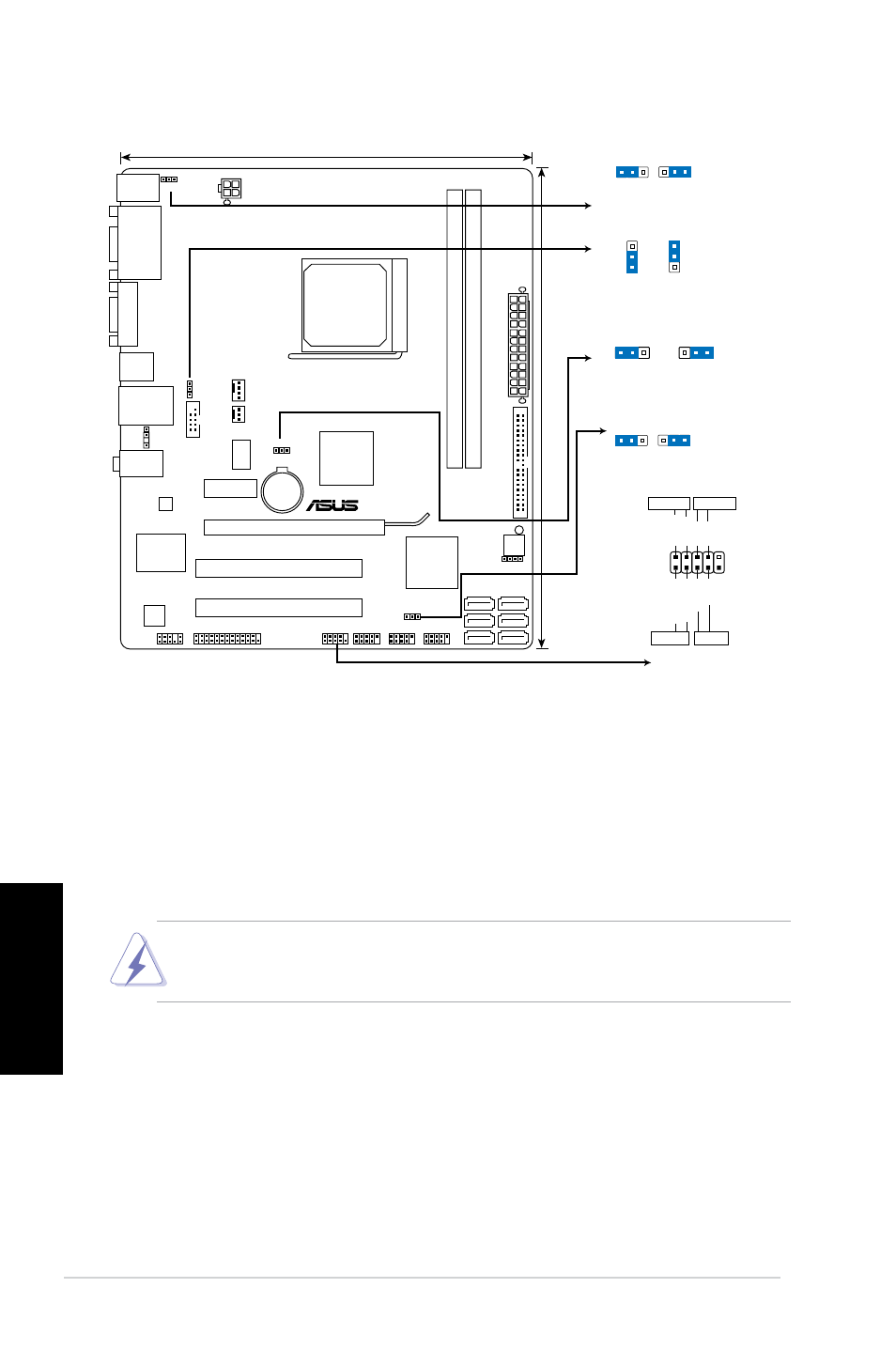

1. Формат материнской платы
2. Установка процессора
Для установки процессора выполните следующее:
1. Найдите на материнской плате сокет для процессора.
2. Поднимите рычажок фиксации процессора так, чтобы угол составил не менее 90°.
3. Расположите процессор над сокетом так, чтобы золотой треугольник процессора совпал
с углом сокета, обозначенным маленьким треугольником.
4. Аккуратно вставьте процессор в гнездо так, чтобы он принял нужное положение.
5. Затем опустите рычажок фиксации процессора, чтобы зафиксировать процессор. Рычажок
должен защелкнуться за боковой выступ. Это значит, что процессор зафиксирован.
Существует только одно правильное положение процессора при установке. Не применяйте
излишнюю силу при установке процессора в разъем, чтобы не погнуть контакты и не повредить
процессор!
M4A78LT-M LE
PCIEX16
PCIEX1_1
PCI2
PCI1
PRI_IDE
USB56 USB910 USB78
SPDIF_OUT
AAFP
ICS9LPRS48
5
ATX12V
EATXPW
R
CPU_FAN
AMD ®
780L
Lithium Cell
CMOS Power
Super
I/O
VT1708S
AR
8131
8Mb
BIOS
SB_PWR
20.8cm(8.2in)
24.4cm(9.6in)
AMD ®
SB710
DDR3 DIMM_A1 (64bit, 240-pin module) DDR3 DIMM_B1 (64bit, 240-pin module)
VG
A
SATA5
SATA3
SATA1 SATA6
SATA4
SATA2
USBPW1-4
KBPWR
CLRTC
USBPW5-10
SPEAKER
AUDIO
KBMS
LAN1_USB12
USB34
DV
I
F_PANEL
SOCKET AM3
CHA_FAN
LPT
COM1
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
PIN 1
PWR BTN
PLED
+
PLED
-
PWR GND
IDE_LED
+
IDE_LED-
Groun
d
Rese
t
F_PANEL
PWR LED
HD_LED RESET
2 1 2 3
+5V
(Default)
+5VSB
USBPW5-10
2 1 2 3
+5V
(Default)
+5VSB
KBPWR
1
2 2
3
+5V +5VSB
(Default)
USBPW1-4
