ПОДКЛЮЧЕНИЕ ЗАРЯДНЫХ УСТРОЙСТВ
ПЕРЕМЕННОгО / ПОСТОЯННОгО ТОКА
ПОДКЛЮЧЕНИЕ ПОТРЕБИТЕЛЕЙ

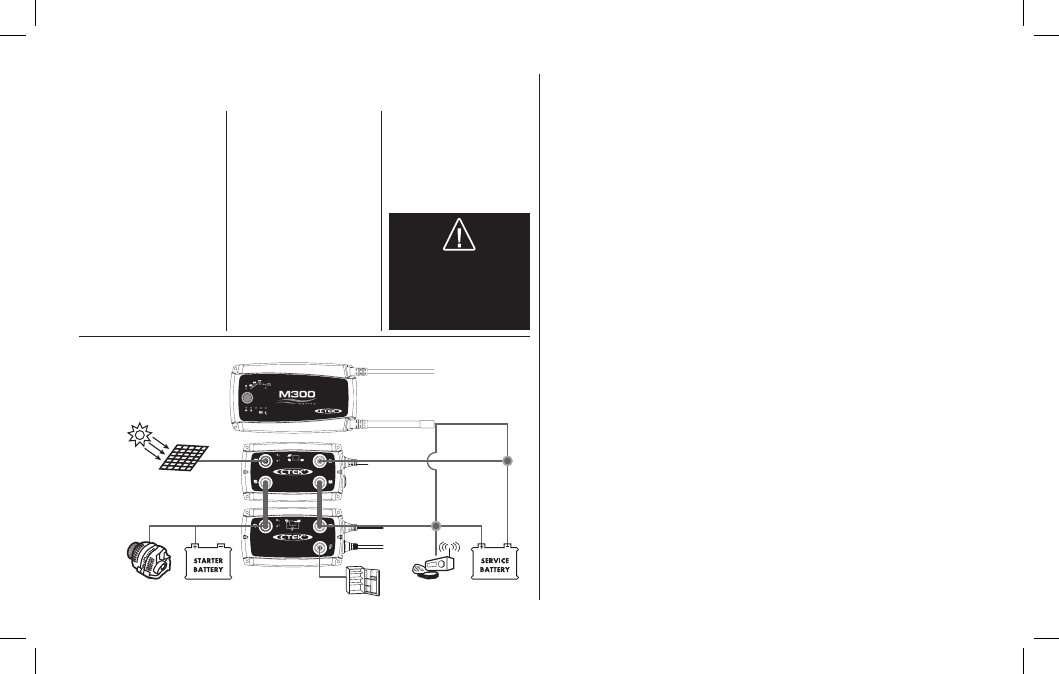

СХЕМА УСТАНОВКИ 7
СИТУАЦИЯ
Подключение потребителей
к системе.
ПРОБЛЕМА
Множество аккумуляторных
батарей преждевременно
выходит из строя вследствие
чрезмерного разряда. В
результате критически
важные потребители, такие
как система навигации,
радио и аварийная
сигнализация, могут получать
недостаточное питание.
РЕШЕНИЕ
Критически важные
потребители напрямую
подключаются к батарее.
Прочие потребители,
такие как рефрижератор,
основное освещение и
отопление, подключаются к
SMARTPASS. Когда рабочая
батарея разряжается до
критического уровня,
SMARTPASS отключает
эти второстепенные
потребители.
СОВЕТ 7
См. советы 1, 2, 4, 5 и 6.
Сильноточные потребители
(> 80 А) должны
подключаться напрямую к
рабочей или стартерной
батарее.
12V
RECOND
RECOND
NIGHT
NORMAL
MODE
D250S DUAL
12V
+OUT
+IN
+IN
+IN
+OUT
+OUT
SMARTPASS
12V
ПРЕДУПРЕЖДЕНИЕ!
•Макс. напряжение на
входе 22 В
•Не соединяйте две
панели солнечных
батарей последовательно
