ПАНЕЛЬ СОЛНЕЧНОЙ БАТАРЕИ
НЕБОЛЬШАЯ РАБОЧАЯ БАТАРЕЯ

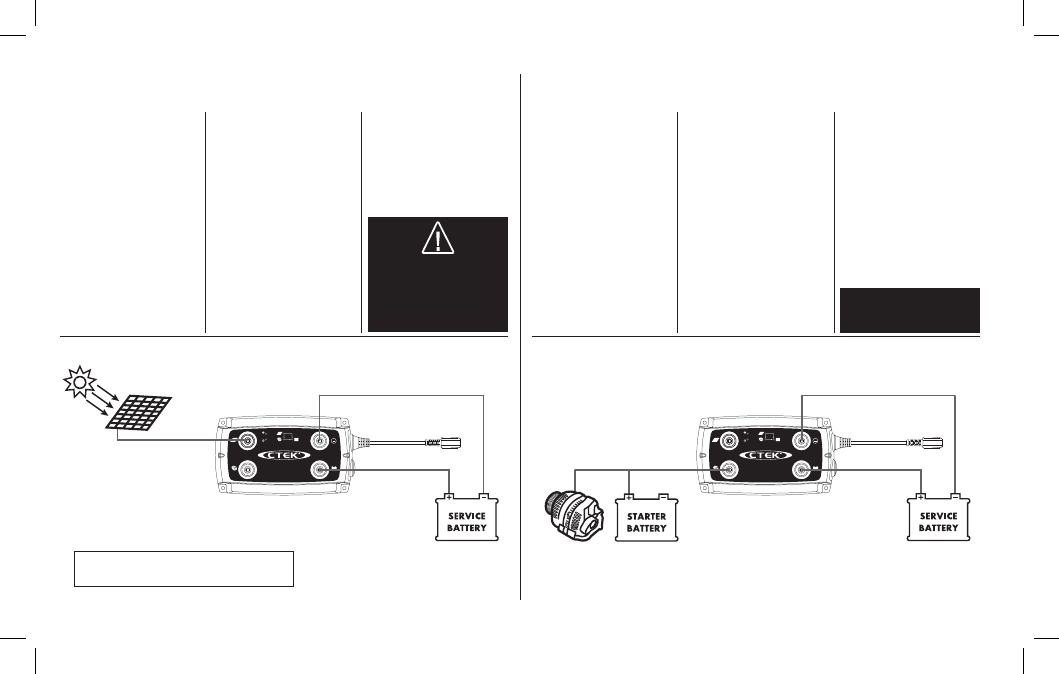

СХЕМА УСТАНОВКИ 1
СХЕМА УСТАНОВКИ 2
СИТУАЦИЯ
Панель солнечной батареи.
ПРОБЛЕМА
Панель солнечной батареи
из 36 элементов дает
максимальное напряжение
около 17 В. Многие
регуляторы уменьшают
это напряжение путем
"обрезания".
РЕШЕНИЕ
D250S DUAL определяет
точку максимальной
мощности и оптимально
заряжает батарею с очень
высоким КПД.
СОВЕТ 1
Установите на рабочую
батарею датчик
температуры.
Лодка: установка должна
соответствовать ISO10133.
СИТУАЦИЯ
Один генератор питает
стартерную батарею и
небольшую рабочую
батарею.
ПРОБЛЕМА
Вследствие низкого
напряжения генератора
рабочая батарея заряжается
слишком долго. Поэтому
она работает неэффективно
и раньше срока выходит
из строя.
РЕШЕНИЕ
D250S DUAL быстро и
эффективно заряжает
рабочую батарею. Батарея
будет полностью заряжена,
сможет лучше отдавать
энергию и прослужит
значительно дольше.
СОВЕТ 2
См. совет 1.
Если генераторы имеют
кабели датчика напряжения,
они должны быть
подключены к стартерной
батарее
3. Трейлер/прицеп:
В случае 13-контактного
разъема подсоедините
"+" батареи генератора
D250S DUAL к выводу 9.
Подсоедините вывод 13
к "–" массы автомобиля
D250S DUAL.
D250S DUAL
12V
+OUT
+IN
+IN
ПРЕДУПРЕЖДЕНИЕ!
•Макс. напряжение на
входе 22 В
•Не соединяйте две
панели солнечных
батарей последовательно
ПРЕДУПРЕЖДЕНИЕ!
- Макс. напряжение на
входе 22 В
Service battery = Рабочая батарея
Starter battery = Стартерная батарея
D250S DUAL
12V
+OUT
+IN
+IN
