CTEK SMARTPASS - Инструкция (Страница 2)

ОПРЕДЕЛЕНИЯ ПАНЕЛЬ
СОЛНЕЧНОЙ БАТАРЕИ
В зависимости от применения
может называться: – панель PV –
фотоэлектрическая панель
ПОДКЛЮЧЕНИЯ
– Панель солнечной батареи
– Ветровой генератор
ОПРЕДЕЛЕНИЯ БАТАРЕЯ
гЕНЕРАТОРА
В зависимости от применения может
называться: – стартерная аккумуляторная
батарея
ПОДКЛЮЧЕНИЯ
– Приспособление для буксировки
– Генератор
– "+" генератора SMARTPASS "+" батареи
ОПРЕДЕЛЕНИЯ.РАБОЧАЯ БАТАРЕЯ
В зависимости от применения может
называться: – домашняя батарея –
бытовая батарея – батарея потребителя
ПОДКЛЮЧЕНИЯ
– Электрооборудование
– Батарейный блок
– "+" рабочей батареи SMARTPASS

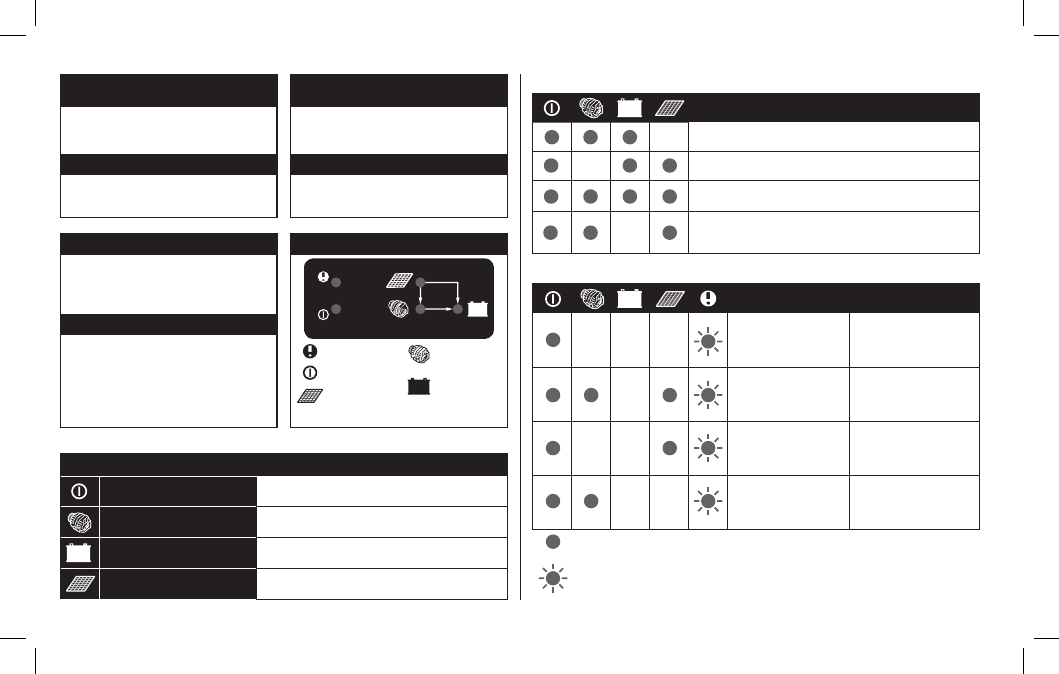

ИНДИКАТОРЫ D250S DUAL
Индикатор
ошибки
Индикатор
питания
Индикатор
питанияот
солнечной
батареи
Индикатор
батареи
генератора
Индикатор
рабочей
батареи
D250S DUAL
12V
+OUT +IN
+IN
Индикатор горит
Индикатор мигает
ИНДИКАТОР НАЗНАЧЕНИЕ
Индикатор питания
Прибор D250S DUAL правильно подключен и
готов к работе.
Индикатор батареи
генератора
Генератор работает
Индикатор рабочей
батареи
Зарядка рабочей батареи
Индикатор панели
солнечной батареи
Панель солнечной батареи работает
НАЗНАЧЕНИЕ ИНДИКАТОРОВ D250S DUAL
ИНДИКАЦИЯ D250S DUAL ПРИ НОРМАЛЬНОЙ РАБОТЕ
ИНДИКАЦИЯ СБОЕВ D250S DUAL
гОРИТ ПОСТОЯННО
Рабочая батарея заряжается генератором
Рабочая батарея заряжается панелью солнечной батареи
Рабочая батарея заряжается генератором и панелью
солнечной батареи
Рабочая батарея полностью заряжена. Батарея
генератора поддерживается в заряженном состоянии
панелью солнечной батареи
ПОЯСНЕНИЕ РЕКОМЕНДАЦИЯ
Обнаружена
высокая температура
устройства или
рабочей батареи
Возможно, следует
переместить устройство
и/или рабочую
батарею
Обнаружена
проблема с
подсоединением
рабочей батареи
Проверьте
подсоединение и
предохранитель
рабочей батареи
Обнаружена
проблема с
подсоединением
рабочей батареи
Проверьте
подсоединение и
предохранитель
рабочей батареи
Обнаружена
проблема с
подсоединением
рабочей батареи
Проверьте
подсоединение и
предохранитель
рабочей батареи
