УСТАНОВКА УСТРОЙСТВА
1. Присоедините держатель датчика температуры к плоской поверхности одной рабочей
батареи. Расположите его как можно ближе к положительному выводу.
2. Используйте прилагаемый шаблон для сверления. Электромонтаж будет проще, если
устройства устанавливаются согласно шаблону для сверления, но возможны и другие
схемы.
3. Разместите устройства на поверхности, где их можно будет правильно закрепить и на них
не будут попадать топливо, масло и грязь.
4. Закрепите устройство винтами, тип которых соответствует поверхности. Вверните по
одному винту в каждое из четырех отверстий по углам устройства. См. рис. 1. Закрепите
устройство винтами M4 или ST4.2. Необходимый момент затяжки зависит от монтажной
поверхности. На рис. 1 показано устройство CTEK D250S. Используйте для всех
устройств такой же порядок действий.
5. Присоедините кабели и затяните винты кабельного соединителя с моментом 7 Нм.
Используйте инструмент, так как силы рук может быть недостаточно.
6. Кабель заземления SMARTPASS должен быть подключен к винту заземления DUAL или к
любой удобной точке замыкания на землю.
УСТАНОВКА КАБЕЛЕЙ

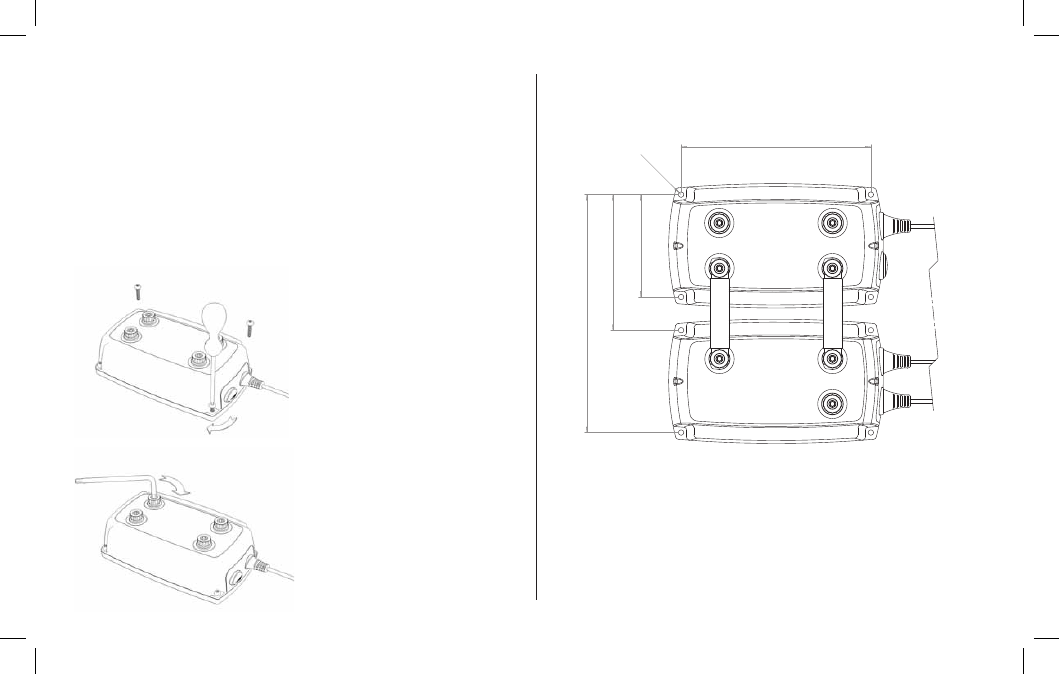

Рисунок 1
Рисунок 2
2 Нм
7 Нм
Торцевой ключ
ШАБЛОН ДЛЯ СВЕРЛЕНИЯ
90
,6mm
12
0mm
21
0,
6mm
2
5
R
,4
168mm
