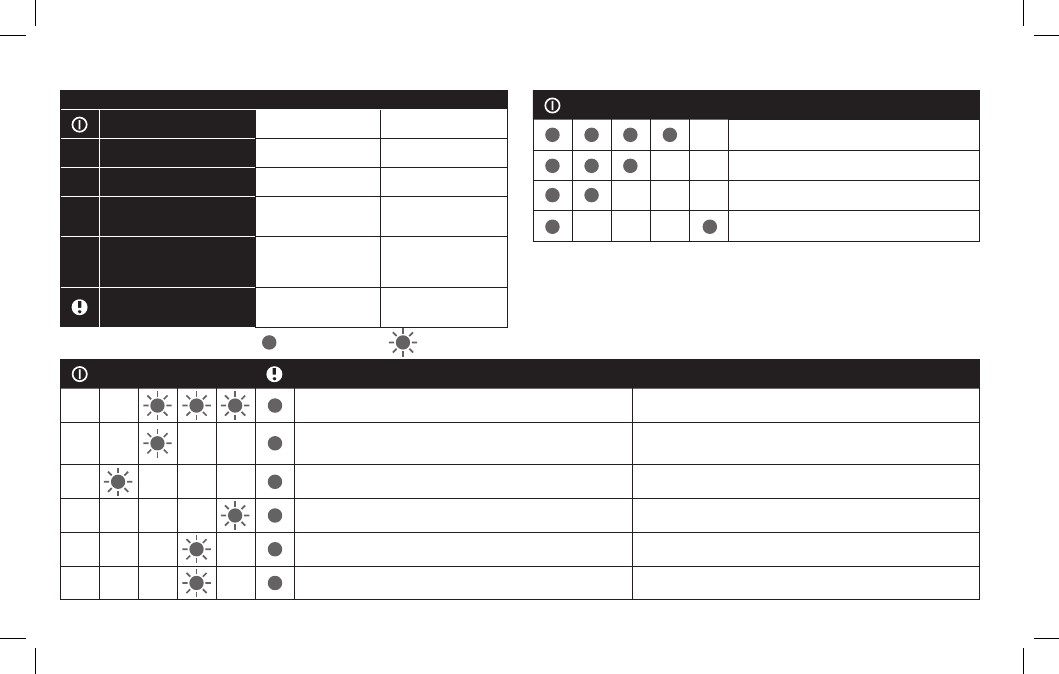

ИНДИКАЦИЯ SMARTPASS ПРИ НОРМАЛЬНОЙ РАБОТЕ
ИНДИКАТОР
гОРИТ
МИгАЕТ
Индикатор питания
Устройство готово к
работе
2
Индикатор разряда
батареи генератора
Двигатель работает
Слишком большой ток,
проходящий через реле
1
Индикатор зарядки
рабочей батареи
Зарядка рабочей
батареи
4
Индикатор разряда
рабочей батареи
Потребители получают
питание от рабочей
батареи
Слишком большой ток,
проходящий через реле
3
Индикатор зарядки
батареи генератора
Батарея генератора
поддерживается в
заряженном состоянии
рабочей батареей
Слишком большой ток,
проходящий через реле
Индикаторошибки
Указывает на
произошедшую ошибку.
См. таблицу ниже.
НАЗНАЧЕНИЕ ИНДИКАТОРОВ SMARTPASS
ПОЯСНЕНИЕ
Высокий ток от генератора к рабочей батарее.
Питание потребителя от генератора
Пониженный ток от генератора к рабочей
батарее. Питание потребителя от генератора
Питание потребителя от генератора. Батарея
заряжается зарядным устройством D250S DUAL
Импульсное поддержание заряда стартерной
батареи
2
1
4
ИНДИКАЦИЯ СБОЕВ SMARTPASS
2
1
4
3
ПОЯСНЕНИЕ
РЕКОМЕНДАЦИЯ
Перегрев рабочей батареи
Проверьте состояние
и/или установку
Слишком большой ток через внутреннее реле или его перегрев.
Слишком большой ток зарядки рабочей батареи.
Проверьте рабочую батарею. Уменьшите мощность генератора или
добавьте еще одно параллельное устройство D250S DUAL. Слишком
глубокий разряд рабочего батарейного блока.
Слишком большой ток через внутреннее реле или его перегрев.
Одновременно подключено слишком много потребителей.
Рассмотрите возможность перемещения устройства. Уменьшите
потребление энергии.
Слишком большой ток через внутреннее реле или его перегрев.
Слишком большой ток через стартерную батарею.
Неисправность стартерной батареи; проверьте батарею.
Слишком большой ток через внутреннее реле или его перегрев.
Подключено слишком много потребителей.
Переместите устройство или уменьшите его одновременное
использование потребителями.
Сработала сторожевая схема батареи. Слишком низкий заряд
рабочей батареи.
Подзарядите рабочую батарею
Индикатор горит
Индикатор мигает
3
