Руководство пользователя
Установка модулей и настройка QWM-7200
57
www.qtech.ru

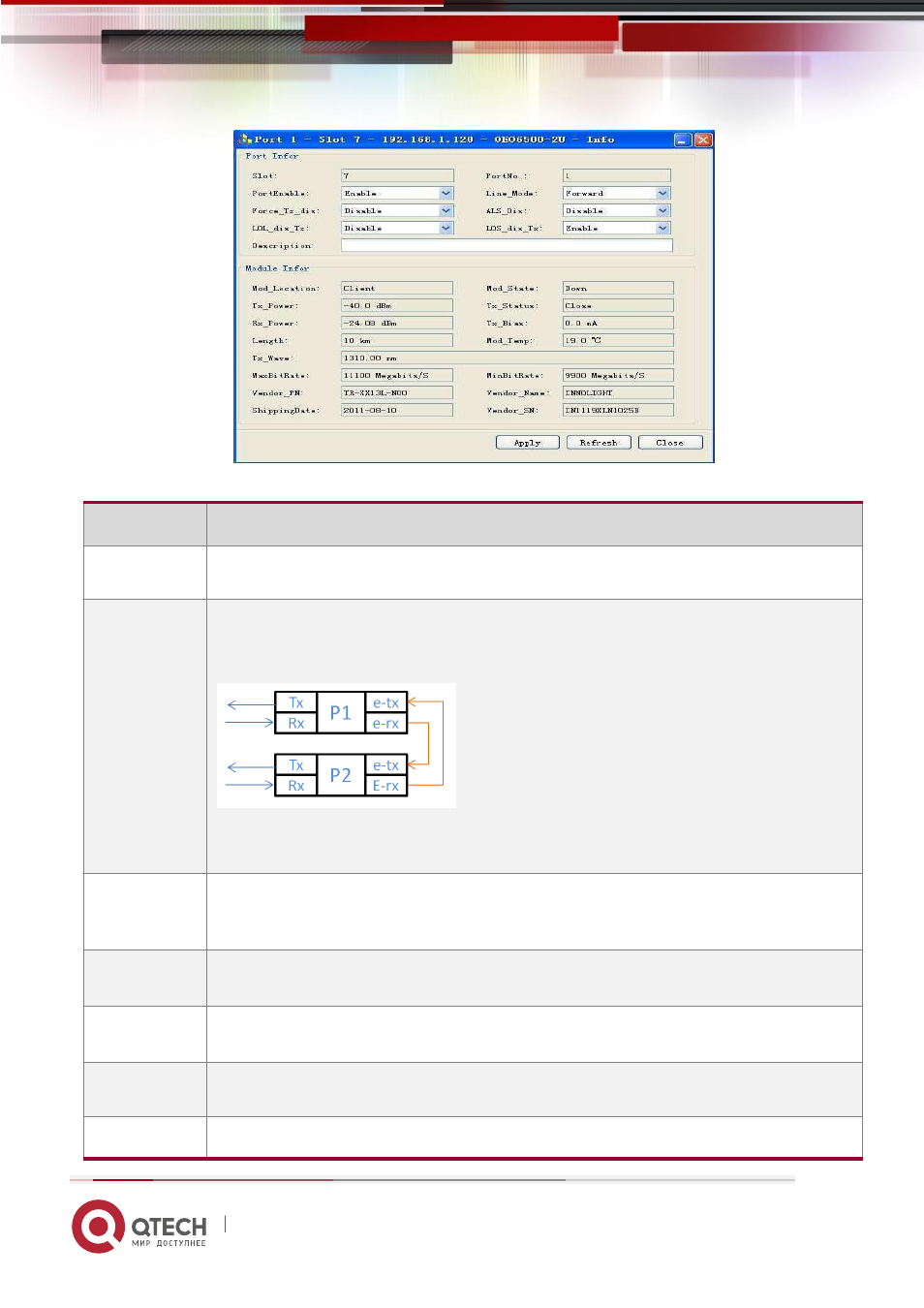

Рисунок 15- настройка портов QWM - 7200TRD - 10G
Функция
Описание
Port Enable
После установки SFP, по умолчанию, порты включены, при необходимости оператор может
выключить порт.
Line_Mode
Доступны два режима работы (вперед, шлейф).
В режиме вперед трафик будет направлен на другой порт, по умолчанию порты соединяются
следующим образом: Port 1PPort2, Port3PPort4, Port5PPort6, Port7PPort8.
В режиме шлейфа трафик заворачивается на порту с Tx на Rx.
По умолчанию на всех портах установлен режим вперед.
Force_Tx_dis
Если функция Force_Tx_dis включена, то модуль будет работать на передачу не зависимо от
входного сигнала.
По умолчанию эта функция выключена.
ALS_Dis
Это функция автоматического выключения лазера при пропадании входного сигнала. По
умолчанию эта функция выключена.
LOL_dis_Tx
Функция выключения передачи при получении аварии LOL с ответной стороны. По умолчанию
эта функция выключена.
LOS_dis_Tx
При приеме аварийного сообщения LOS, отправляется сообщение в ответную сторону на
выключение лазера. По умолчанию эта функция включена.
Protocol
STM-1(155Mbps), STM-4(622Mbps), STM-16(2.5Gbps), FE(100Mbps), GE(1.25Gbps).
