Руководство пользователя
Общее описание
5
www.qtech.ru

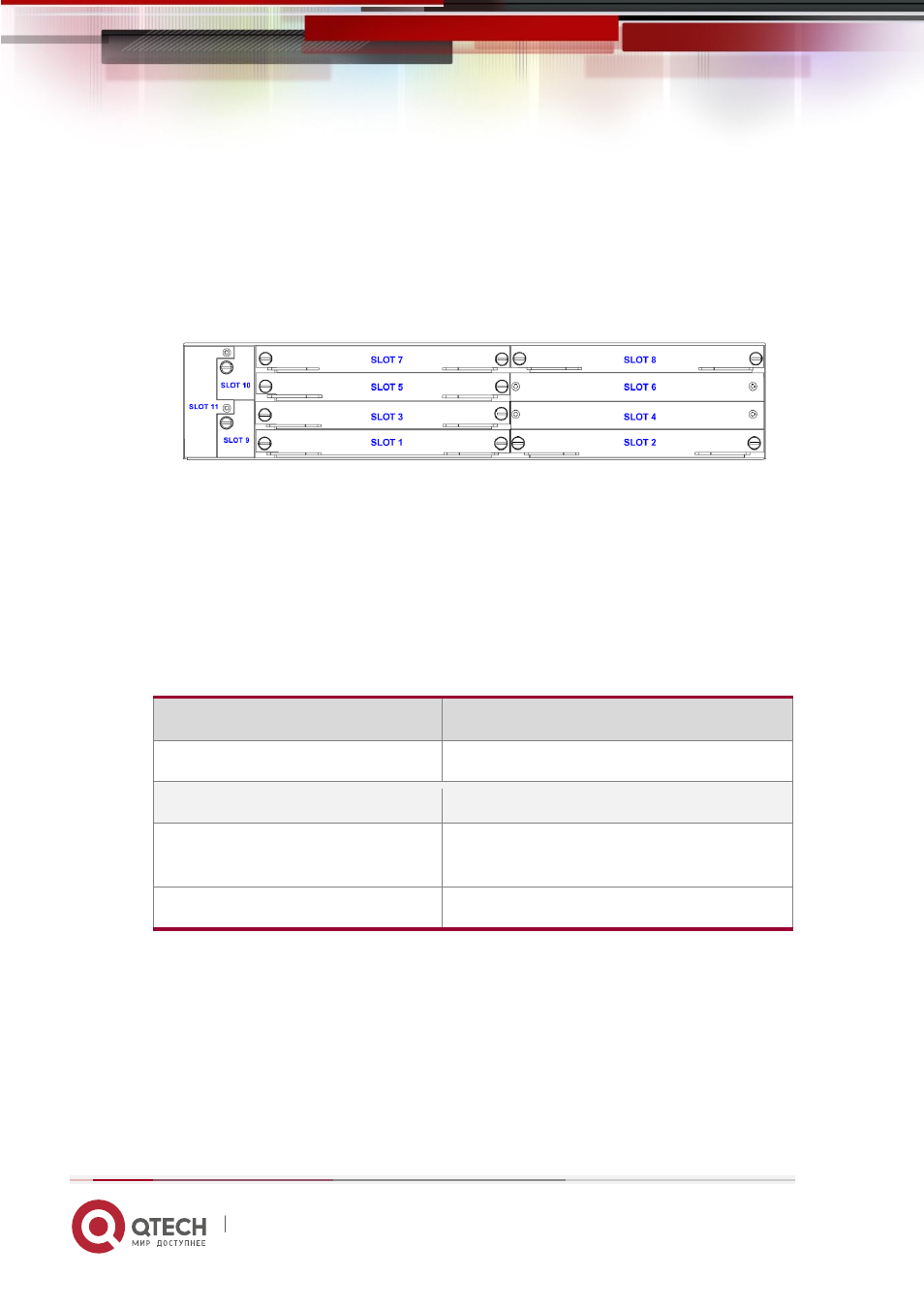

1.1.1. Распределение слотов
Все модули устанавливаются в шасси горизонтально со стороны лицевой панели.
Слоты со 2 по 8 могут быть использованы для установки модулей усилителей,
мультиплексора\демультиплексора, вводы \вывода волн и т.д.;
Слот 1 предназначен для модуля управления;
Слот 9 и слот 10 предназначены для модуля питания;
Слот 11 предназначен для установки вентилятора;
1.1.2 Габариты и питание
Электропитание QWM-7200 осуществляется от двух встроенных блоков. Блоки питания
оборудования резервируют друг друга по схеме 1+1. Питание к блокам должно подключаться
через автоматы защиты, от разных источников с напряжением от -48V до -60V для
постоянного тока и от 100V до 240V для переменного. Электропитание и потребление
мощности оборудования соответствует стандарту ETSI EN 300 019 class3.1
Спецификация
Значение
Размеры
88 mm x 442 mm x 220 mm
Масса (пустое шасси)
3.6 kg
Максимальное
потребление
электроэнергии
100W
Источники питания
DC-48V или AC220V
