Устойчивость
к отказу
Поддержка функции «Keep Alive»
Поддержка
стандартов
WDM.
Поддерживаются все стандарты DWDM и CWDM.
Кросс
коннект
Поддержка кросс коннекта между портами

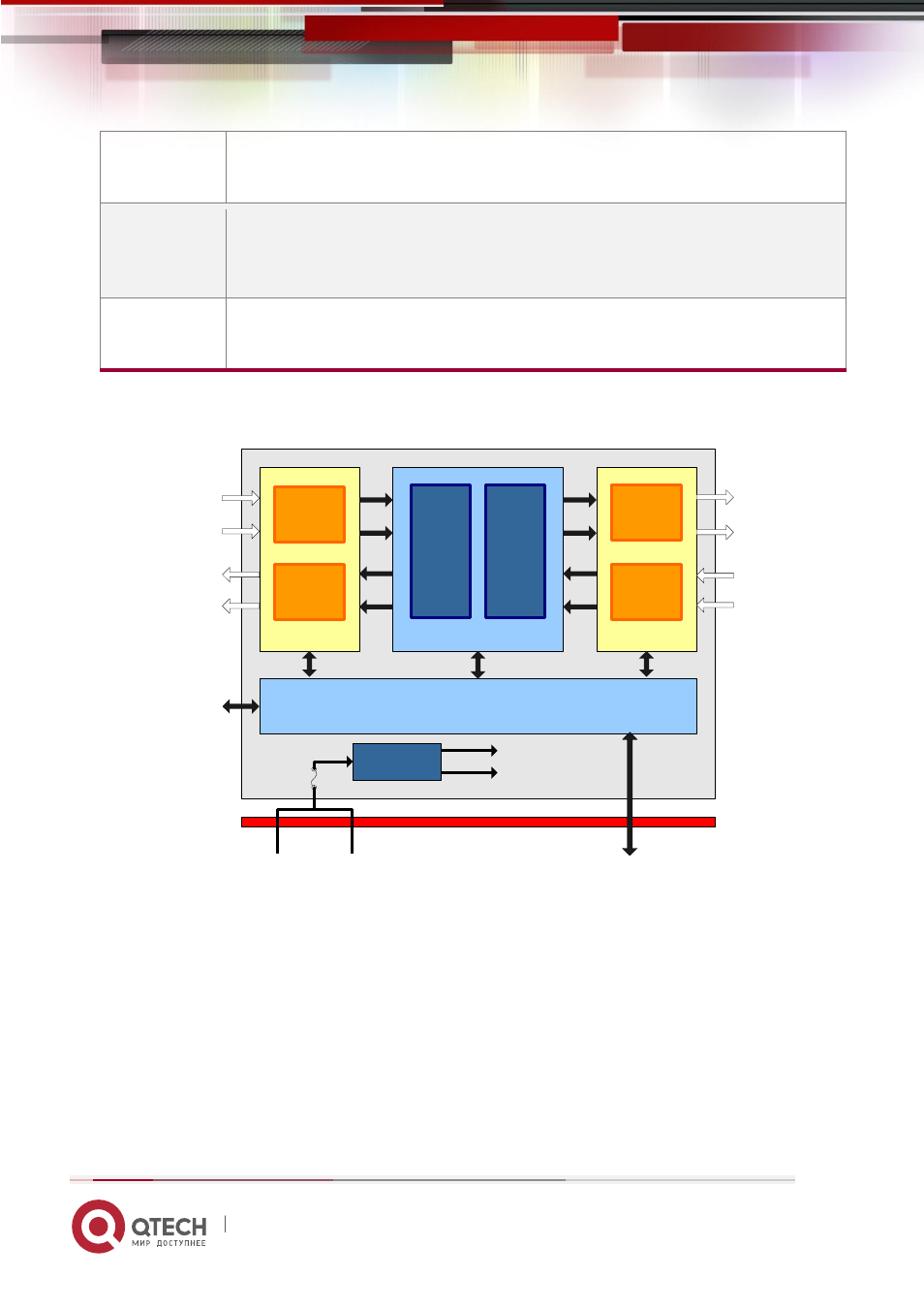

3.2.3 Принципиальная схема работы.
Client side XFP
module
E/O
TX1
TX2
O/E
RX1
RX2
Service processing module
Cross
module
Business
Processes
module
WDM side XFP
module
O/E
OUT1
OUT2
IN1
IN2
E/O
Communication module
Back plane
SC
Fuse
Power supply
module
Required
voltage
DC power supply from
a chassis
Client side
WDM side
console
