Руководство пользователя
Модули оптических транспондеров
34
www.qtech.ru
3.4. 7200-MUX-2,5G
3.4.1 Описание
Модуль 7200-MUX-2,5G предназначен для мультиплексирования двух каналов 1Gbit в один
канал 2,5Gbit, тем самым сокращая количество используемых лямбд. Модуль имеет четыре
клиентских порта работающих на скорости 1Gbit и четыре линейных порта со скоростью
передачи данных 2,5Gbit с полным резервированием (1+1).

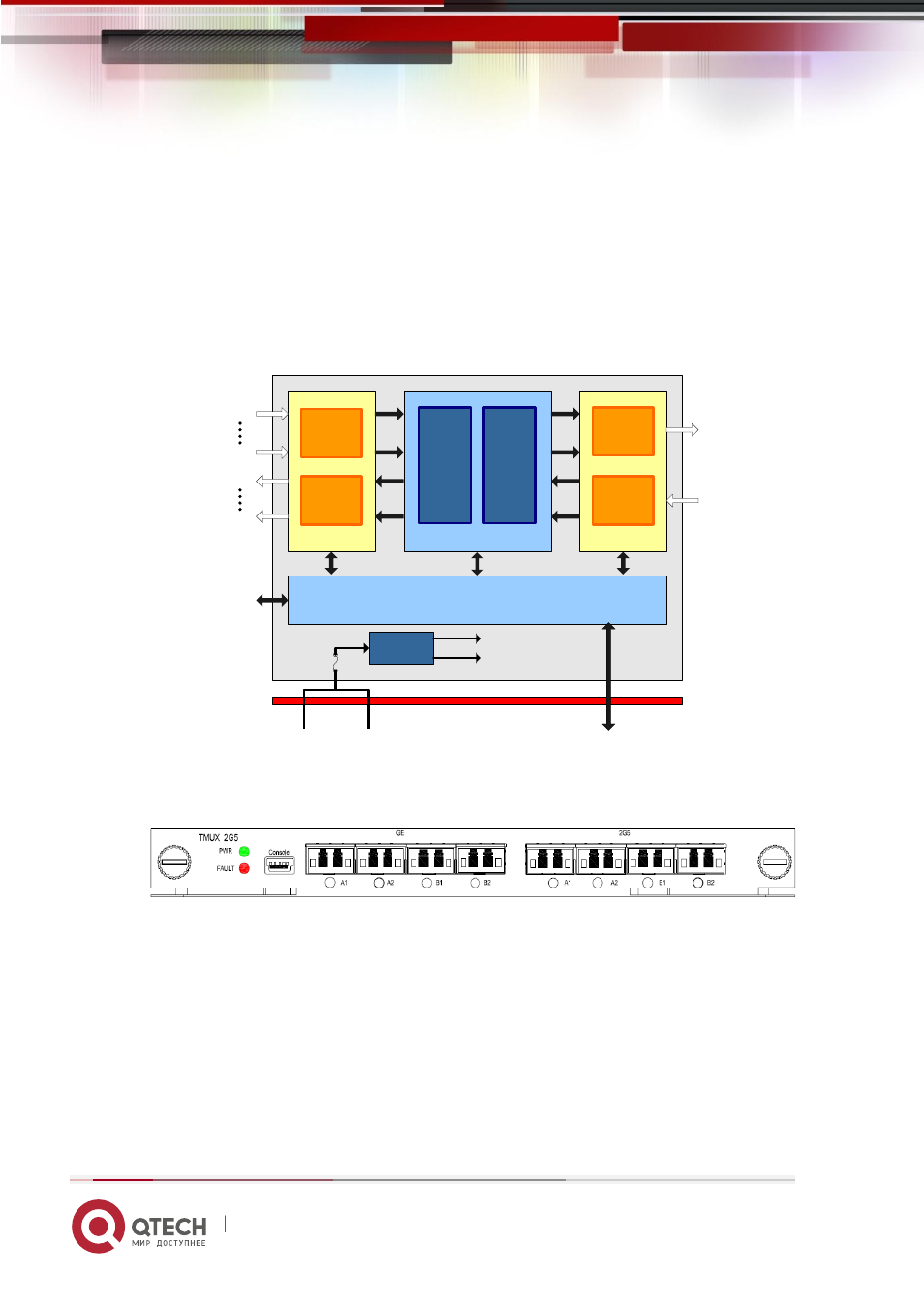

3.4.2 Принципиальная схема работы.
Client side SFP
E/O
TX1
TX8
O/E
RX1
RX8
encapsulation / de-
encapsulation module
Encapsula
tion / de-
encapsula
tion
module
Service
processin
g module
Line side XFP
O/E
OUT1
IN1
E/O
Communication module
Backplane
SC
Fuse
Power
module
required voltage
power
Client side
Line side
serial
3.4.3 Передняя панель
