Руководство пользователя
Модули оптических транспондеров 19
www.qtech.ru

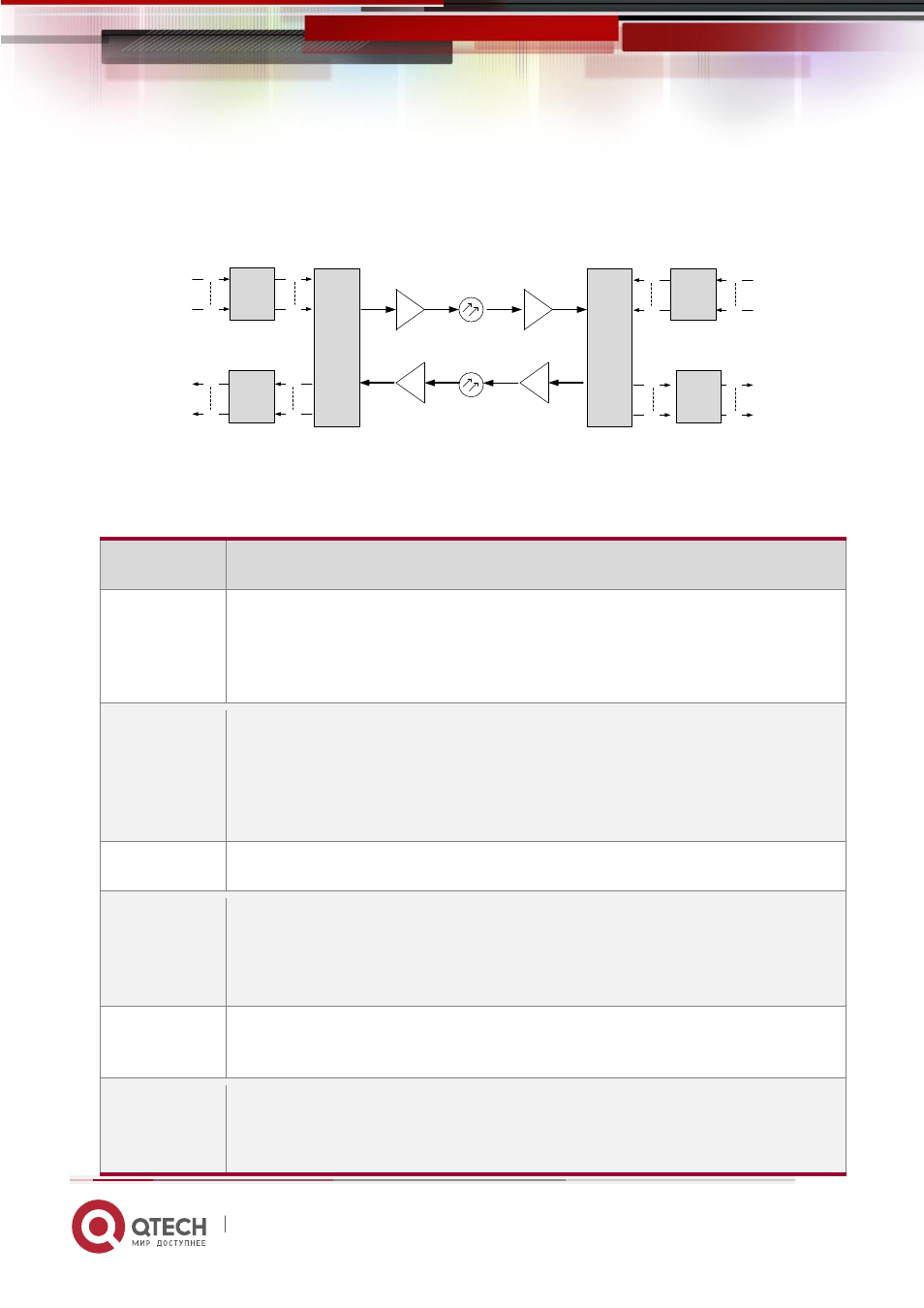

3.2. QWM - 7200TRD - 10G.
3.2.1 Применение.
Модуль предназначена для прозрачной передачи двух 10Gbit/s каналов.
OEO6500
-10G
RX1
RX4
TX1
TX4
TX1
TX4
RX1
RX4
Any service
signals
Client side WDM side
OEO6500
-OMUX
OEO6500
-10G
RX1
RX4
TX1
TX4
TX1
TX4
RX1
RX4
Any service
signals
Client side WDM side
OEO6500
-OMUX
OEO6500
-OA
OEO6500
-OA
OEO6500
-OA
OEO6500
-OA
OEO6500
-10G
OEO6500
-10G
3.2.2 Функции и возможности.
Функции Описание
Основные
функции

Модуль предназначена для прозрачной передачи или
восстановления двух 10Gbit/s каналов в обоих направлениях.

Конвертирует входящий трафик в G.694.1-совместимую DWDM
длину волны.
Типы
сервисов

10GE LAN: Ethernet 10.31 Gbit/s.

10GE WAN: Ethernet 9.95 Gbit/s.

STM-64: SDH 9.95 Gbit/s.

OTU2: OTN 10.71 Gbit/s.

OTU2e: OTN 11.1 Gbit/s.
Кодировка NRZ
Заворот

Сторона WDM inloop

Сторона WDM outloop

Сторона клиента inloop

Сторона клиента outloop
Функция ALS При отсутствии оптической мощности на стороне WDM, модуль отключает
лазер на стороне клиента, чтобы избежать травм персонала.
Мониторинг
аварий
и
событий
Поддержка мониторинга событий, аварий и параметров модуля, таких как
ток и температура лазера, мощность выходного сигнала на стороне WDM.
