1. ОБЩЕЕ ОПИСАНИЕ
Оборудование QWM-7200 представляет собой мультисервисную triple play WDM платформу,
предназначенную для прозрачной передачи любого типа трафика (Ethernet, SDH, video).
Устанавливаемые в оборудование оптические модули способны передавать трафик на
большие расстояния по любому типу волокон в соответствии с рекомендациями ITU-T G.652
G.653 G.655. Оборудование соответствует всем современным международным стандартам в
части готовности линии и организации оптических трактов, а также требований
предъявляемым к ним (ITU-T G.602, G.911, G.783, G.823, G.825, G.828).Шасси может быть
установлено в любую стандартную 19 дюймовую стойку (ETSI) и имеет размер в высоту 2U, в
глубину 450 мм. Оборудование может быть подключено к питанию AC 220V или DC -48V. В
состав оборудования входят два блока питания, резервирующих друг друга. Подключение
питания производится с тыльной стороны оборудования. Примерное время наработки на
отказ оборудования QWM-7200 составляет 126000 часов, что говорит о достаточно долгом
сроке службы оборудования в условиях быстроразвивающегося рынка.
1.1. QWM-7200 шасси
Шасси QWM-7200 имеет восемь слотов, включая один слот для модуля управления и семь
слотов расширения. Все модули поддерживают «горячую» замену, без предварительного
отключения питания. Для замены/установки модуля, достаточно открутить два фиксирующих
винта и потянув за ручки, вытащить модуль на себя.

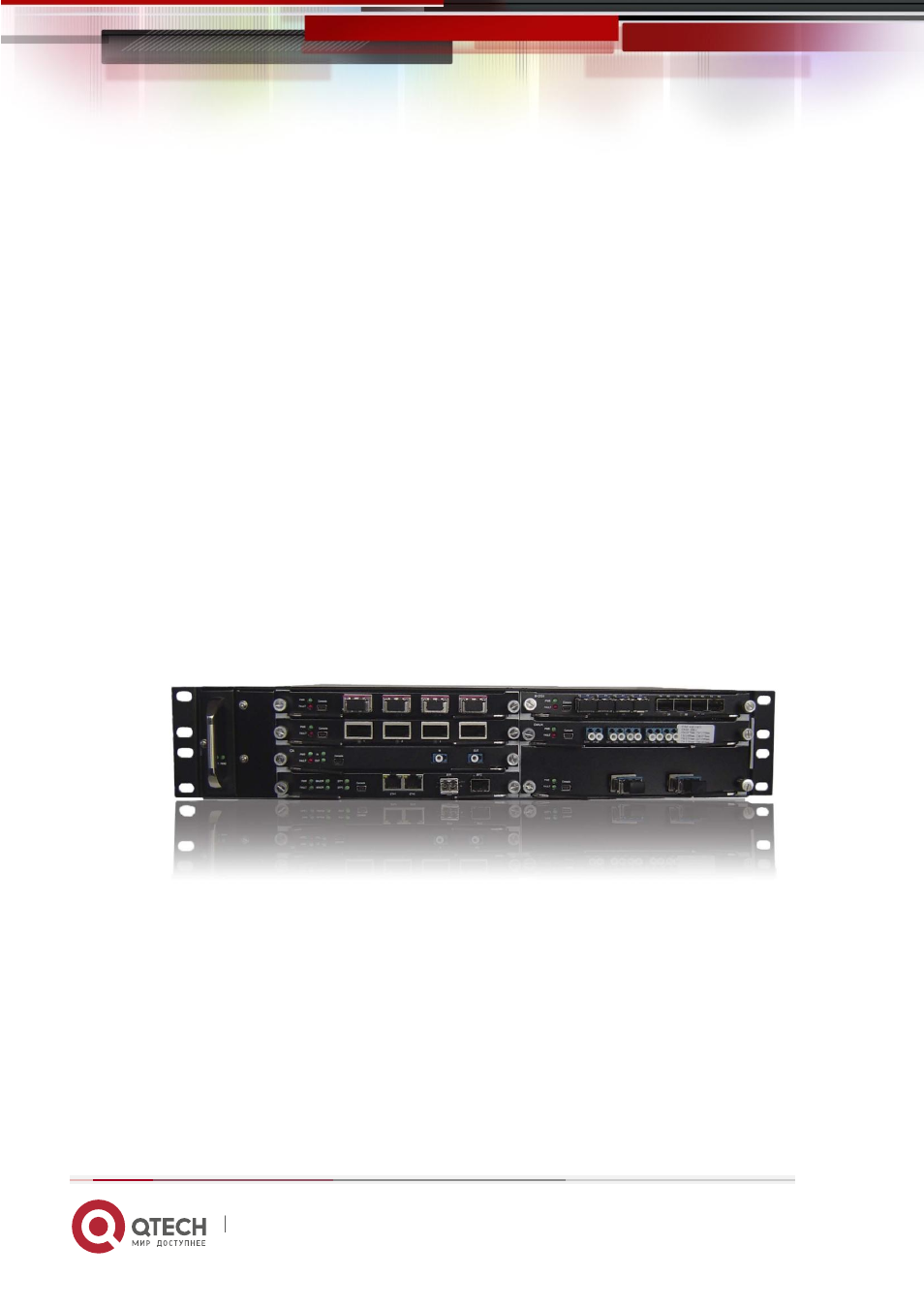

Рисунок 1 – QWM-7200
