Пример 1

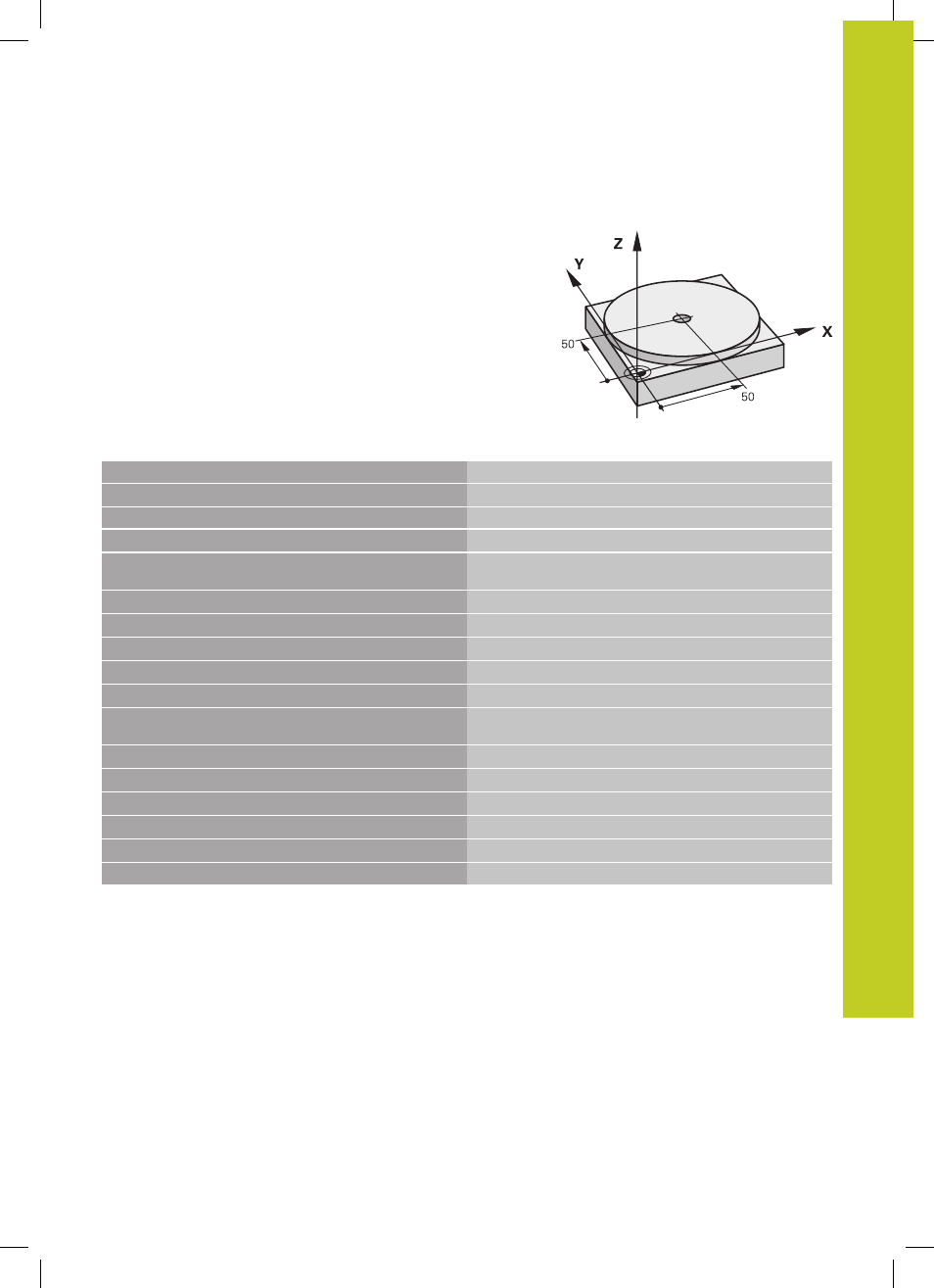

В отдельной заготовке должно быть предусмотрено
отверстие глубиной 20 мм. После зажима заготовки,
выверки и назначения координат точки привязки можно
запрограммировать и проделать отверстие с помощью
нескольких строк программы.
Сначала выполняется предпозиционирование инструмента с
помощью кадров прямых над заготовкой и позиционирование
на безопасное расстояние в 5 мм над отверстием. Затем
проделывается отверстие с помощью цикла 200 СВЕРЛЕНИЕ.
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S2000
Вызов инструмента: ось инструмента Z,
Частота вращения шпинделя 2000 об/мин
2 L Z+200 R0 FMAX
Отвод инструмента (F MAX = ускоренный ход)
3 L X+50 Y+50 R0 FMAX M3
Позиционирование инструмента с F MAX над
отверстием, включение шпинделя
4 CYCL DEF 200 СВЕРЛЕНИЕ
Задание цикла СВЕРЛЕНИЕ
Q200=5
;БЕЗОП. РАССТ.
Безопасное расстояние инструмента над отверстием
Q201=-15
;ГЛУБИНА
Глубина отверстия (знак числа=направление работы)
Q206=250
;F ВРЕЗАНИЕ НА ГЛУБИНУ
Подача при сверлении
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Глубина каждой подачи перед отводом
Q210=0
;F-ВРЕМЯ НАВЕРХУ
Время выдержки после каждого выхода из материала в
секундах
Q203=-10
;КООРД. ПОВЕРХН.
Координата поверхности заготовки
Q204=20
;2-ОЕ БЕЗОП. РАССТ.
Безопасное расстояние инструмента над отверстием
Q211=0.2
;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
Время выдержки на дне отверстия в секундах
5 CYCL CALL
Вызов цикла СВЕРЛЕНИЕ
6 L Z+200 R0 FMAX M2
Отвод инструмента
7 END PGM $MDI MM
Конец программы
Функция прямых: смотри "Прямая L", Стр. 220
цикл СВЕРЛЕНИЕ: см. руководство пользователя "Циклы",
цикл 200 СВЕРЛЕНИЕ.
