Программирование: основы, управление файлами
3.2
Открытие и ввод программ
3
100
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014

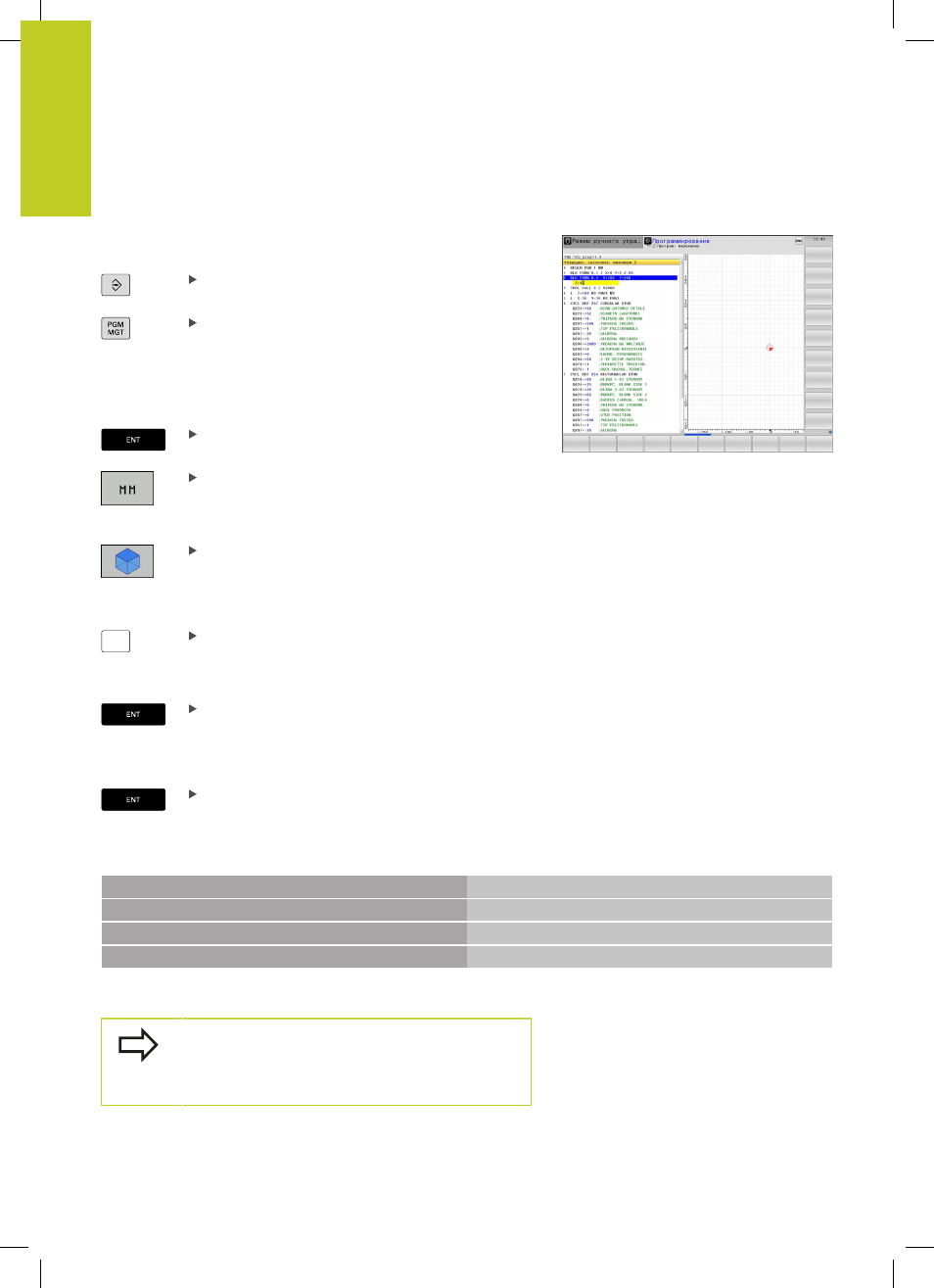

Открытие новой программы обработки
Программа обработки всегда вводится в режиме работы
ПРОГРАММИРОВАНИЕ
. Пример открытия программы:
Выберите режим работы ПРОГРАММИРОВАНИЕ
Вызов управления файлами: нажмите кнопку
PGM MGT
Выберите директорию, в которой должна храниться новая
программа:
ИМЯ ФАЙЛА = ALT.H
Введите новое имя программы, подтвердите
его кнопкой ENT
Выбор единицы измерения: нажмите Softkey
ММ или ДЮЙМЫ. Система ЧПУ перейдет в
окно программы и откроет диалоговое окно
определения BLK-FORM (заготовка)
Выбор прямоугольной заготовки: нажмите
клавишу Softkey для прямоугольной формы
заготовки
ПЛОСКОСТЬ ОБРАБОТКИ НА ГРАФИКЕ: XY
Z
Ввод оси шпинделя, например, Z
ОПРЕДЕЛЕНИЕ ЗАГОТОВКИ: МИНИМУМ
Введите последовательно X-, Y- и Z-
координаты точки минимум (MIN), каждый раз
подтверждая ввод кнопкой ENT
ОПРЕДЕЛЕНИЕ ЗАГОТОВКИ: МАКСИМУМ
Введите последовательно X-, Y- и Z-
координаты точки максимум (MAX), каждый раз
подтверждая ввод кнопкой ENT
Пример: индикация BLK-формы в NC-программе
0 BEGIN PGM NEU MM
Начало программы, имя, единицы измерения
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Ось шпинделя, координаты MIN-точки
2 BLK FORM 0.2 X+100 Y+100 Z+0
Координаты MAX-точки
3 END PGM NEU MM
Конец программы, имя, единицы измерения
Система ЧПУ формирует номера кадров, а также BEGIN- и END-
кадры автоматически.
Если вы не хотите программировать определение
заготовки, то необходимо прервать диалог
Плоскость обработки на графике: XY
с помощью
кнопки DEL!
