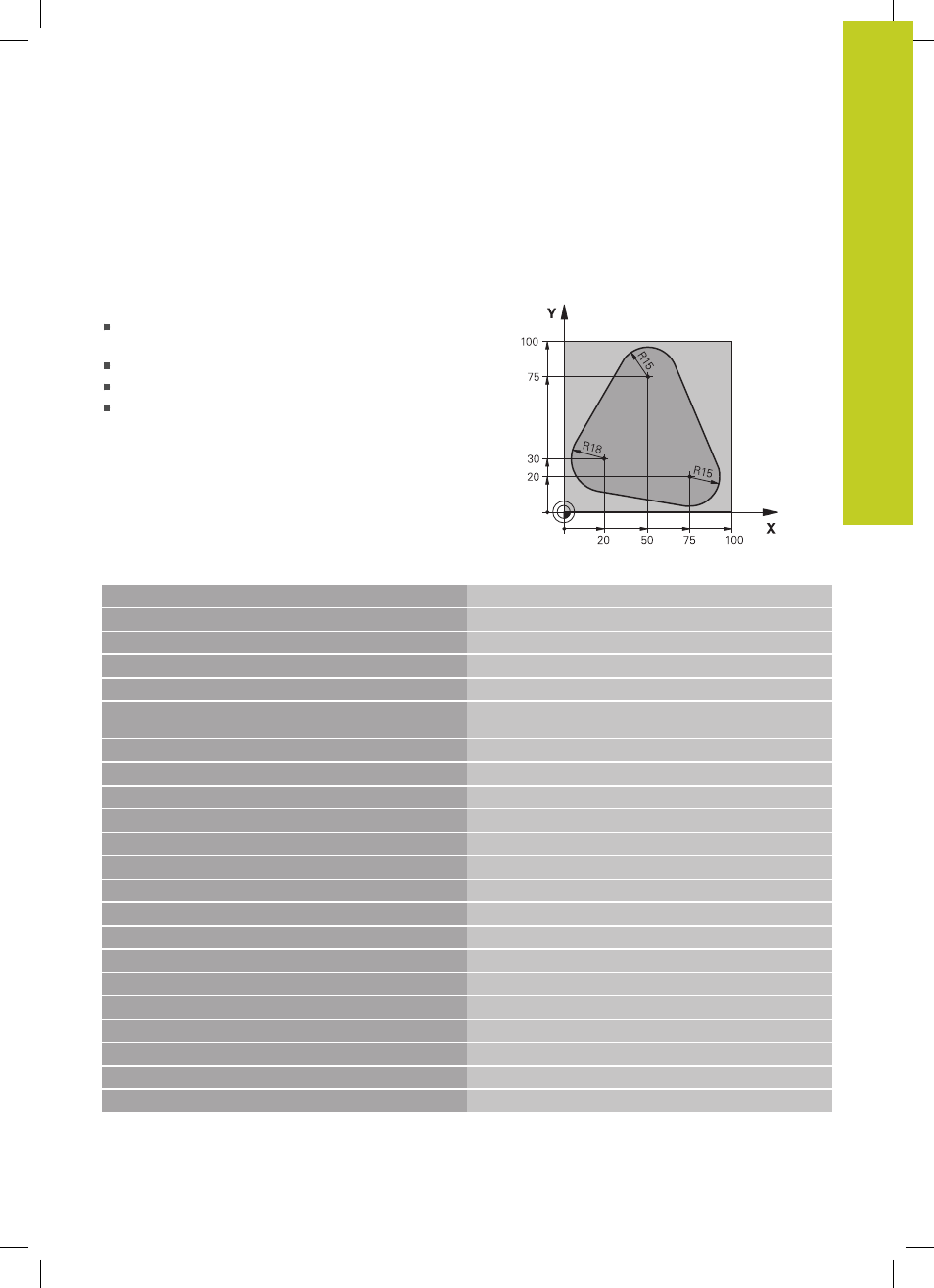

Пример: фрезерование контура несколькими
врезаниями
Работа программы:
Предварительно установите инструмент на
верхнюю кромку заготовки
Введите врезание в приращениях
Фрезерование контура
Повторение врезания и фрезерования контура
0 BEGIN PGM PGMWDH MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S500
Вызов инструмента
4 L Z+250 R0 FMAX
Отвод инструмента
5 L X-20 Y+30 R0 FMAX
Предварительное позиционирование плоскости
обработки
6 L Z+0 R0 FMAX M3
Установка инструмента на верхнюю кромку заготовки
7 LBL 1
Метка для повтора части программы
8 L IZ-4 R0 FMAX
Инкрементальное врезание на глубину (вне материала)
9 APPR CT X+2 Y+30 CCA90 R+5 RL F250
Вход в контур
10 FC DR- R18 CLSD+ CCX+20 CCY+30
Контур
11 FLT
12 FCT DR- R15 CCX+50 CCY+75
13 FLT
14 FCT DR- R15 CCX+75 CCY+20
15 FLT
16 FCT DR- R18 CLSD- CCX+20 CCY+30
17 DEP CT CCA90 R+5 F1000
Выход из контура
18 L X-20 Y+0 R0 FMAX
Отвод
19 CALL LBL 1 REP 4
Возврат к LBL 1; всего четыре повтора
20 L Z+250 R0 FMAX M2
Отвод инструмента, конец программы
21 END PGM PGMWDH MM
