Группы деталей – использование
Q-параметров вместо числовых
значений
Применение
С помощью функции Q-параметров FN 0: ПРИСВОЕНИЕ можно
присваивать Q-параметрам числовые значения. В этом случае
в программе обработки вместо числового значения будет
использоваться определенный Q-параметр.
Примеры NC-кадров
15 FN O: Q10=25
Присвоение
...
Q10 получает значение 25
25 L X +Q10
Соответствует L X +25
Для технологических групп деталей можно, например,
запрограммировать в Q-параметре типичные размеры
заготовки.
Для обработки отдельных деталей следует присвоить каждому
параметру соответствующее числовое значение.

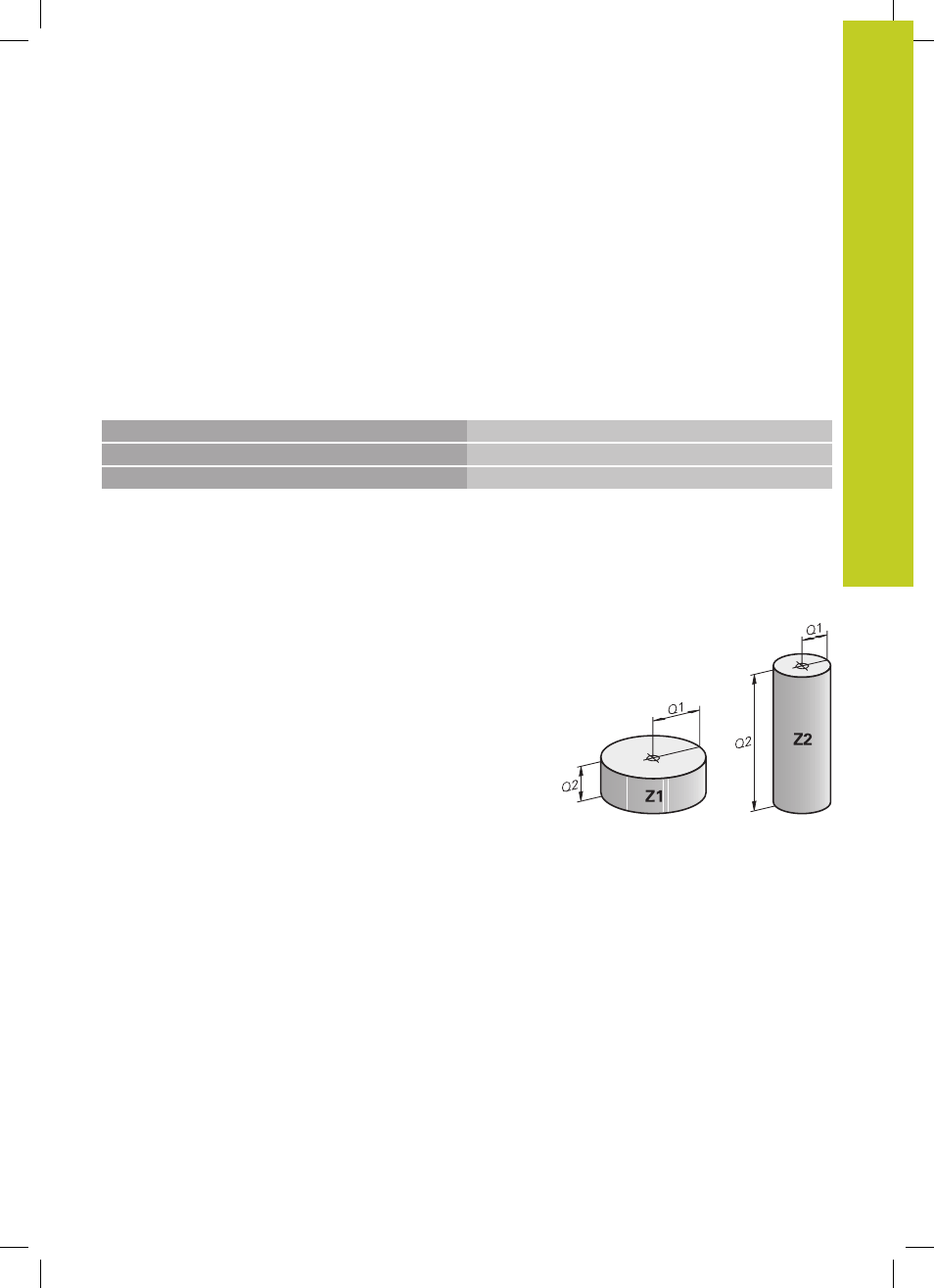

Пример: Цилиндр с применением Q-параметров
Радиус цилиндра:
R = Q1
Высота цилиндра:
H = Q2
Цилиндр Z1:
Q1 = +30
Q2 = +10
Цилиндр Z2:
Q1 = +10
Q2 = +50
