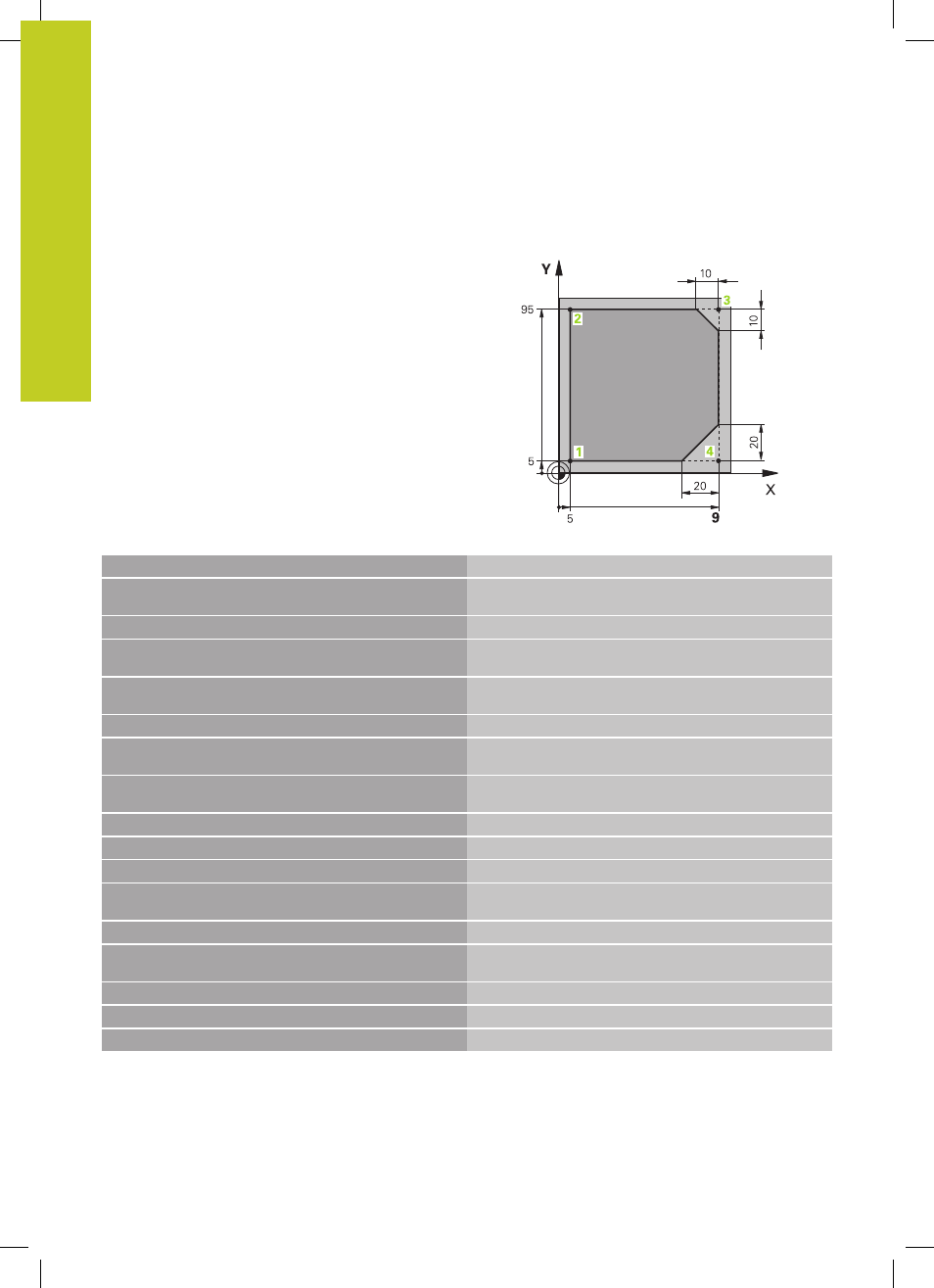

Пример: движения по прямой и фаски в
декартовой системе координат
0 BEGIN PGM LINEAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки для графического
моделирования
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
Вызов инструмента с осью шпинделя и частотой
вращения шпинделя
4 L Z+250 R0 FMAX
Вывод инструмента из материала по оси шпинделя на
ускоренном ходу FMAX
5 L X-10 Y-10 R0 FMAX
Предварительное позиционирование инструмента
6 L Z-5 R0 F1000 M3
Перемещение на глубину обработки с подачей
F = 1000 мм/мин
7 APPR LT X+5 Y+5 LEN10 RL F300
Подвод к контуру в точке 1 по прямой с плавным
переходом
8 L Y+95
Подвод к точке 2
9 L X+95
Точка 3: первая прямая для угла 3
10 CHF 10
Программирование фаски длиной 10 мм
11 L Y+5
Точка 4: вторая прямая для угла 3, первая прямая для
угла 4
12 CHF 20
Программирование фаски длиной 20 мм
13 L X+5
Подвод к последней точке контура 1, вторая прямая для
угла 4
14 DEP LT LEN10 F1000
Отвод от контура по прямой, касательной к окружности
15 L Z+250 R0 FMAX M2
Отвод инструмента, конец программы
16 END PGM LINEAR MM
