Инструкция по эксплуатации HEIDENHAIN TNC 640 (34059x-04)
Страница 494
Программирование: токарная обработка
14.2 Базовые функции (опция ПО 50)
14
494
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014

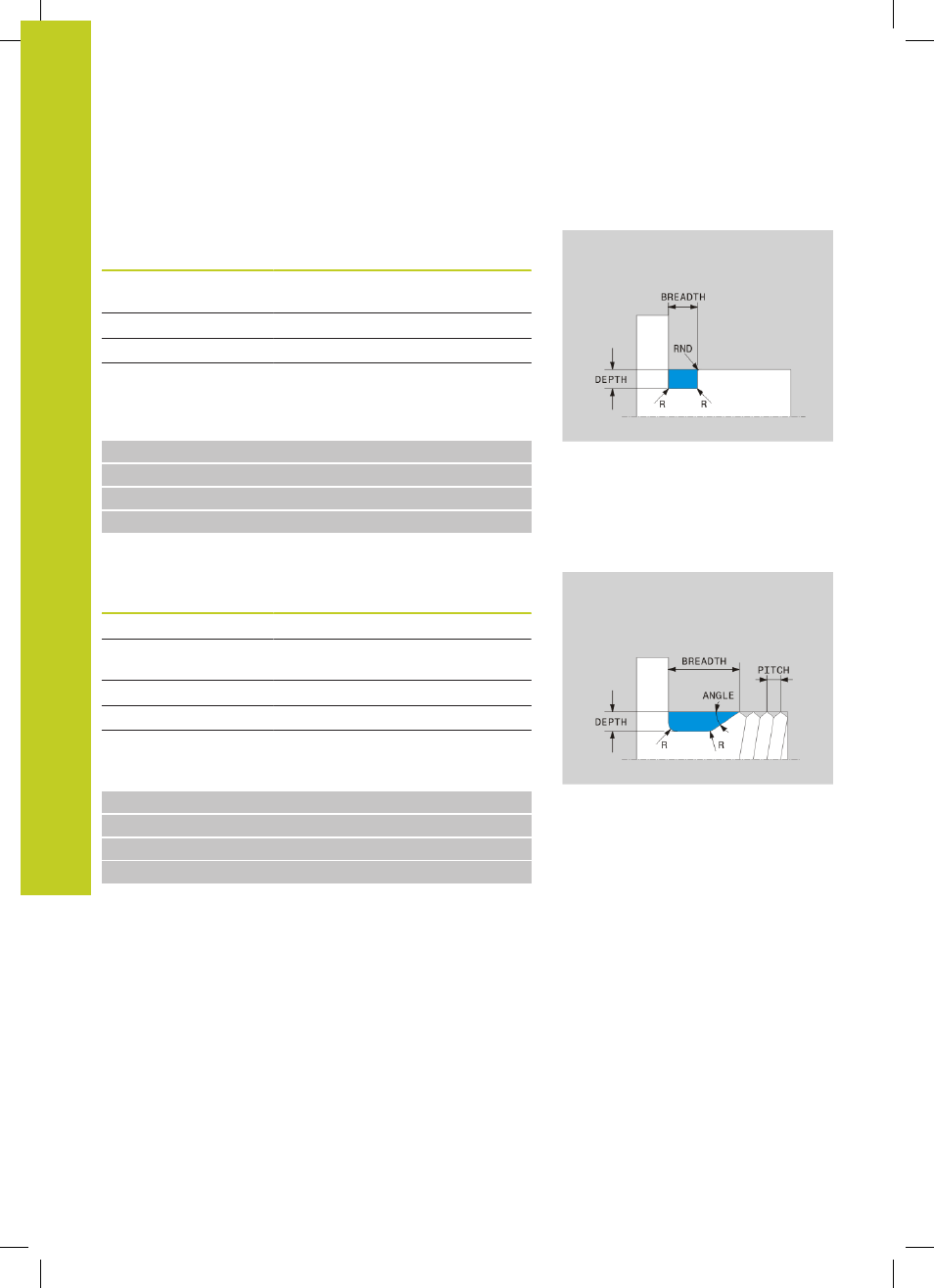

Выточка UDC TYPE_U
Вводимые элементы для выточки UDC TYPE_U
Элемент ввода
Применение
Ввод
R
Радиус угла обоих
внутренних углов
Обязательно
DEPTH
Глубина выточки
Обязательно
BREADTH
Ширина выточки
Обязательно
RND
/ CHF
Скругление / фаска
на внешнем угле
Обязательно
Выточка формы U: глубина = 3, ширина = 8
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_U R1 DEPTH3 BREADTH8 RND1
24 L X+60
Выточка UDC THREAD
Вводимые элементы для выточки DIN 76 UDC THREAD
Элемент ввода
Применение
Ввод
PITCH
Шаг резьбы
Опционально
R
Радиус угла обоих
внутренних углов
Опционально
DEPTH
Глубина выточки
Опционально
BREADTH
Ширина выточки
Опционально
ANGLE
Угол выточки
Опционально
Выточка резьбы согласно DIN 76: шаг резьбы = 2
21 L X+40 Z+0
22 L Z-30
23 UDC THREAD PITCH2
24 L X+60
