Абсолютные и инкрементальные позиции
заготовки
Абсолютные позиции заготовки
Если координаты какой-либо позиции отсчитываются
от нулевой точки координат (начала отсчета), то они
обозначаются как абсолютные координаты. Каждая позиция
на заготовке однозначно определена ее абсолютными
координатами.

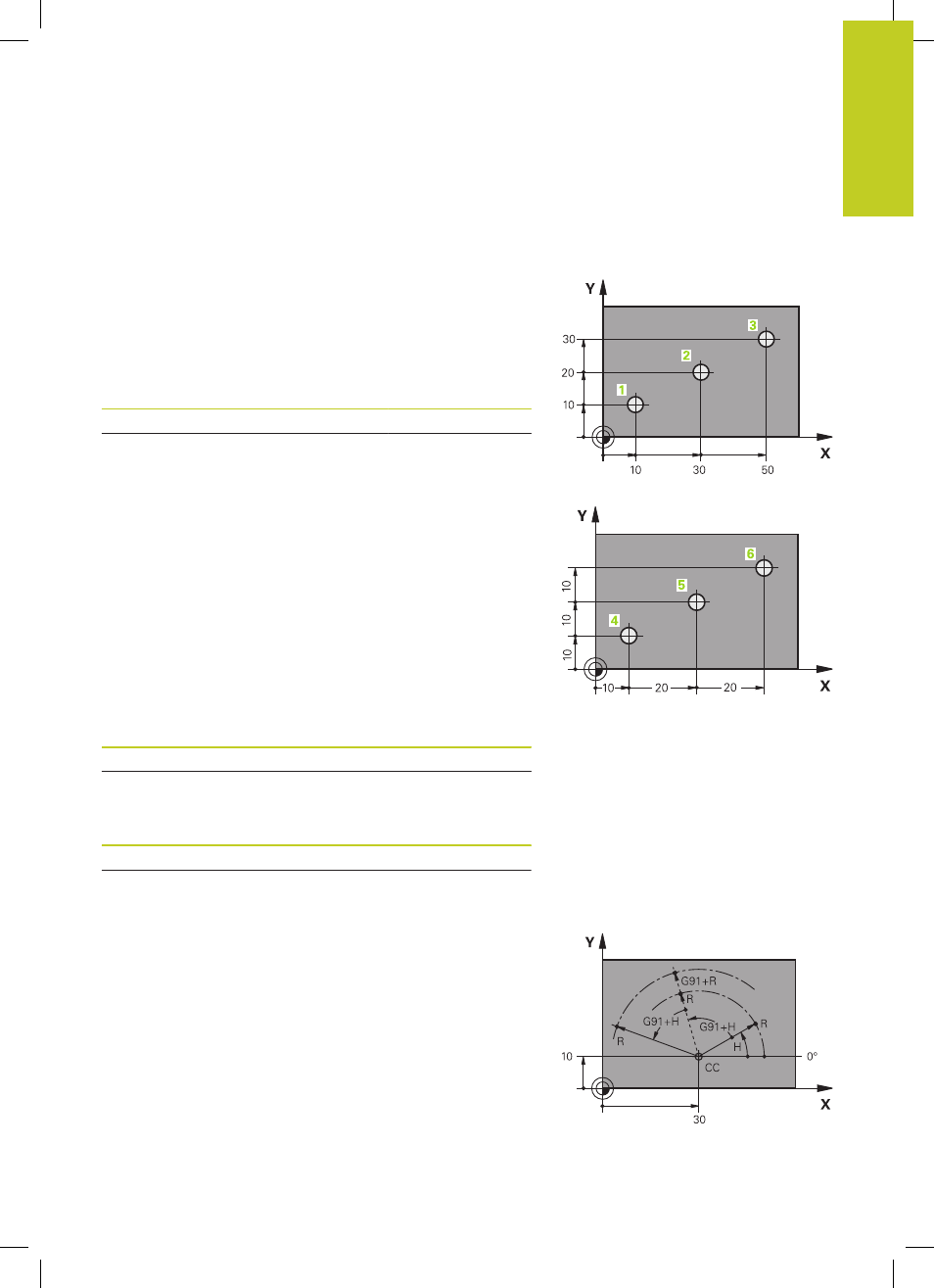

Пример 1: отверстия с абсолютными координатами:
Отверстие
1
Отверстие
2
Отверстие
3
X = 10 мм
X = 30 мм
X = 50 мм
Y = 10 мм
Y = 20 мм
Y = 30 мм
Инкрементальные позиции заготовки
Инкрементальные координаты отсчитываются от последней
запрограммированной позиции инструмента, используемой
в качестве относительной (воображаемой) нулевой точки.
Таким образом, при создании программы инкрементальные
координаты задают размерные данные между последней и
следующей за ней заданной позицией, относительно которой
должен перемещаться инструмент. Поэтому их также называют
составным размером.
Инкрементальный размер выделяется наличием функции G91
перед обозначением оси.
Пример 2: отверстия с инкрементальными координатами
Абсолютные координаты отверстия
4
X = 10 мм
Y = 10 мм
Отверстие
5
,
относительно
4
Отверстие
6
,
относительно
5
G91 X = 20 мм
G91 X = 20 мм
G91 Y = 10 мм
G91 Y = 10 мм
Абсолютные и инкрементальные полярные координаты
Абсолютные координаты всегда отсчитываются от полюса и
базовой оси угла.
Инкрементальные координаты всегда относятся к
запрограммированной в последний раз позиции инструмента.
