Программирование: программирование контуров
6.4
Движение по траектории – декартовы координаты
6
200
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013

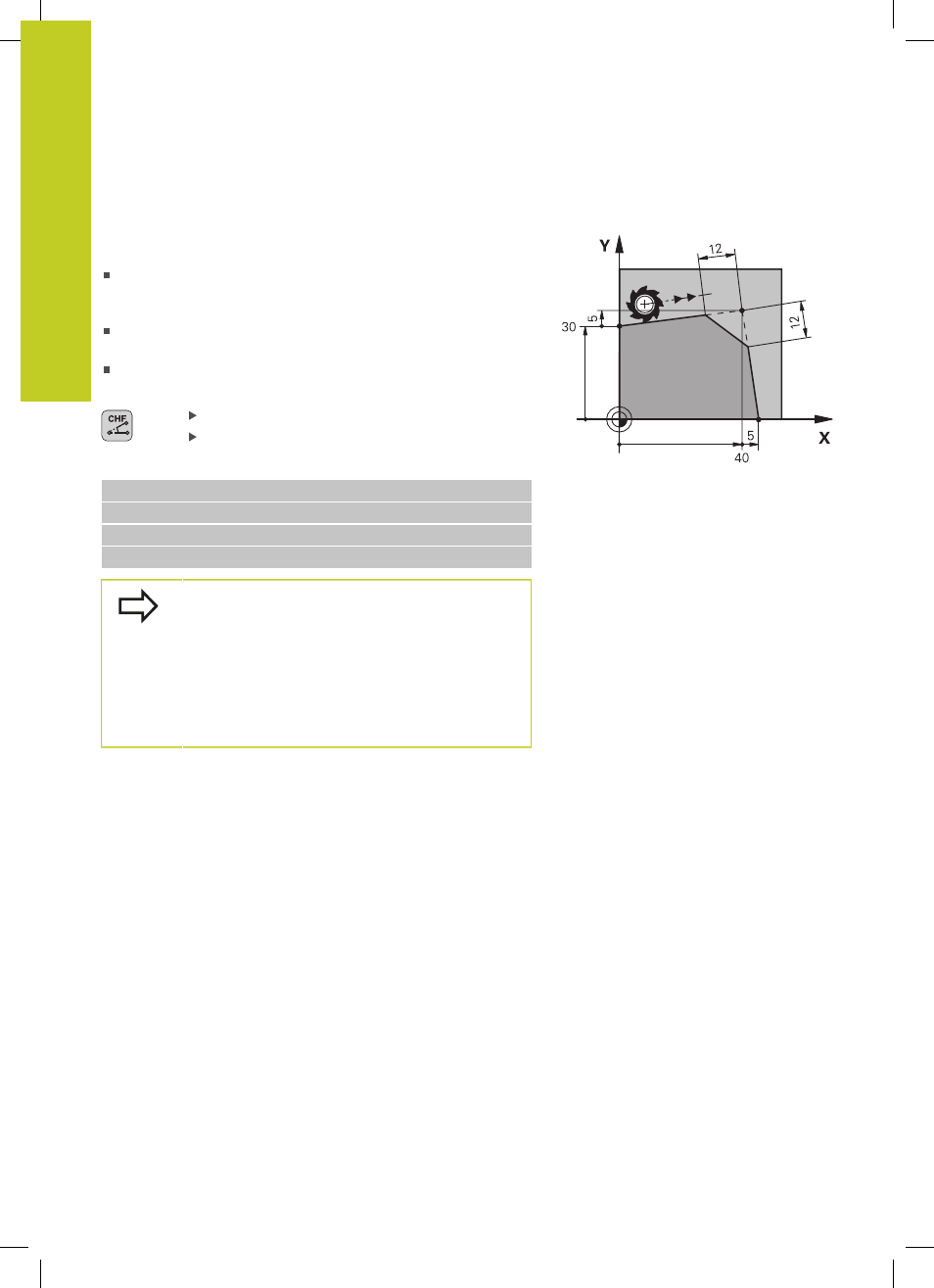

Вставка фаски между двумя прямыми
На углах контура, возникающих на пересечении двух прямых,
можно снять фаску.
В кадрах прямых перед G24-кадром и после него следует
запрограммировать обе координаты плоскости, на которой
выполняется фаска
Поправка на радиус перед G24-кадром и после него должна
быть одинаковой
Фаска должна выполняться инструментом, вызванным в
данный момент
Снятие фаски
: длина фаски, если необходимо:
Подача F
(активна только в G24-кадре)
Примеры NC-кадров
N70 G01 G41 X+0 Y+30 F300 M3 *
N80 X+40 G91 Y+5 *
N90 G24 R12 F250 *
N100 G91 X+5 G90 Y+0 *
Нельзя начинать контур G24-кадром.
Фаска снимается только на плоскости обработки.
Подвод к удаленной при снятии фаски угловой
точке не выполняется.
Заданная в CHF-кадре подача актуальна
только во время выполнения данного CHF-
кадра. Затем снова действительна подача,
запрограммированная перед -кадром.
