Программирование: специальные функции
11.2 Динамический контроль столкновений (опция ПО)
11
348
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013

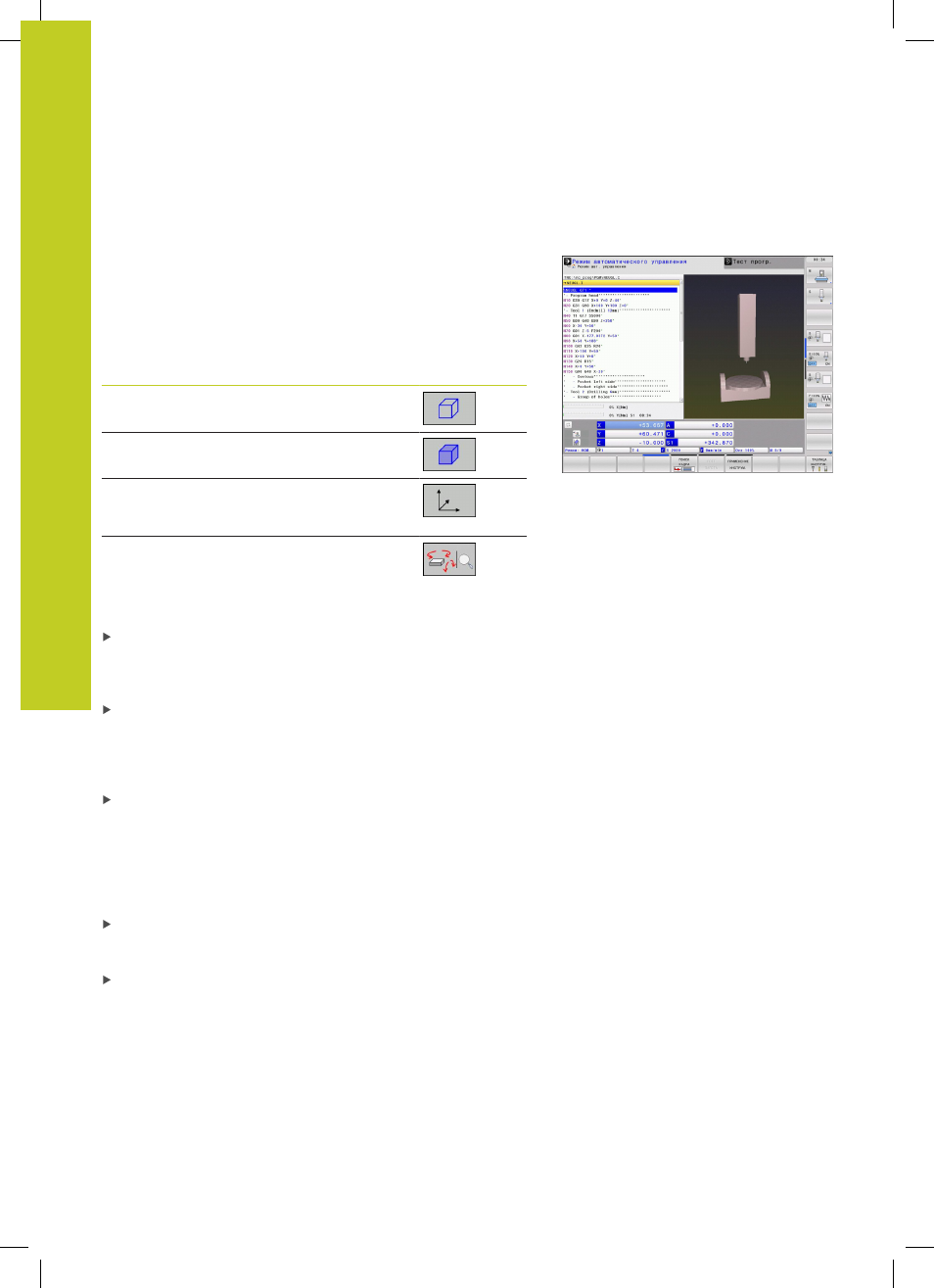

Графическое изображение защищенного
пространства
С помощью клавиши разделения экрана можно отображать в
трехмерном виде определенные объекты столкновения станка
и измеренные зажимные приспособления, смотри "Выполнение
программы в автоматическом и покадровом режимах", Стр. 72.
С помощью Softkey можно выбирать между различными
режимами представления:
Функция
Softkey
Переключение между контурной и
объемной моделями представления
Переключение между объемной и
прозрачной моделями представления
Индикация/выключение систем координат,
возникающих при преобразованиях в
описании кинематики
Функции поворота, вращения и
масштабирования
Графиком можно управлять также с помощью мыши. В вашем
распоряжении находятся следующие функции:
Трехмерное вращение изображаемой модели: перемещайте
мышь, удерживая нажатой ее правую кнопку. После того,
как правая кнопка мыши будет отпущена, ЧПУ сориентирует
заготовку в определенном направлении
Перемещение изображаемой модели: перемещайте мышь,
удерживая нажатой ее среднюю кнопку или колесико. ЧПУ
переместит модель в соответствующем направлении.
После того, как средняя кнопка мыши будет отпущена, ЧПУ
сдвинет заготовку в заданную позицию
Для увеличения определенной области с помощью мыши:
при нажатой левой кнопки мыши выделите прямоугольную
область. С помощью горизонтального и вертикального
перемещения мыши вы можете перемещать область
масштабирования. После того, как левая кнопка мыши
будет отпущена, ЧПУ увеличит определенную область
заготовки
Быстрое увеличение и уменьшение площади обзора с
помощью мыши: вращайте колесико мыши вперед или
назад
Двойной щелчок правой кнопкой мыши: выберите
стандартный вид
