PLANE-функция: наклон плоскости обработки (опция ПО 1) 12.2
12
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
381
Определение плоскости обработки через угол
проекции: PLANE PROJECTED
Применение

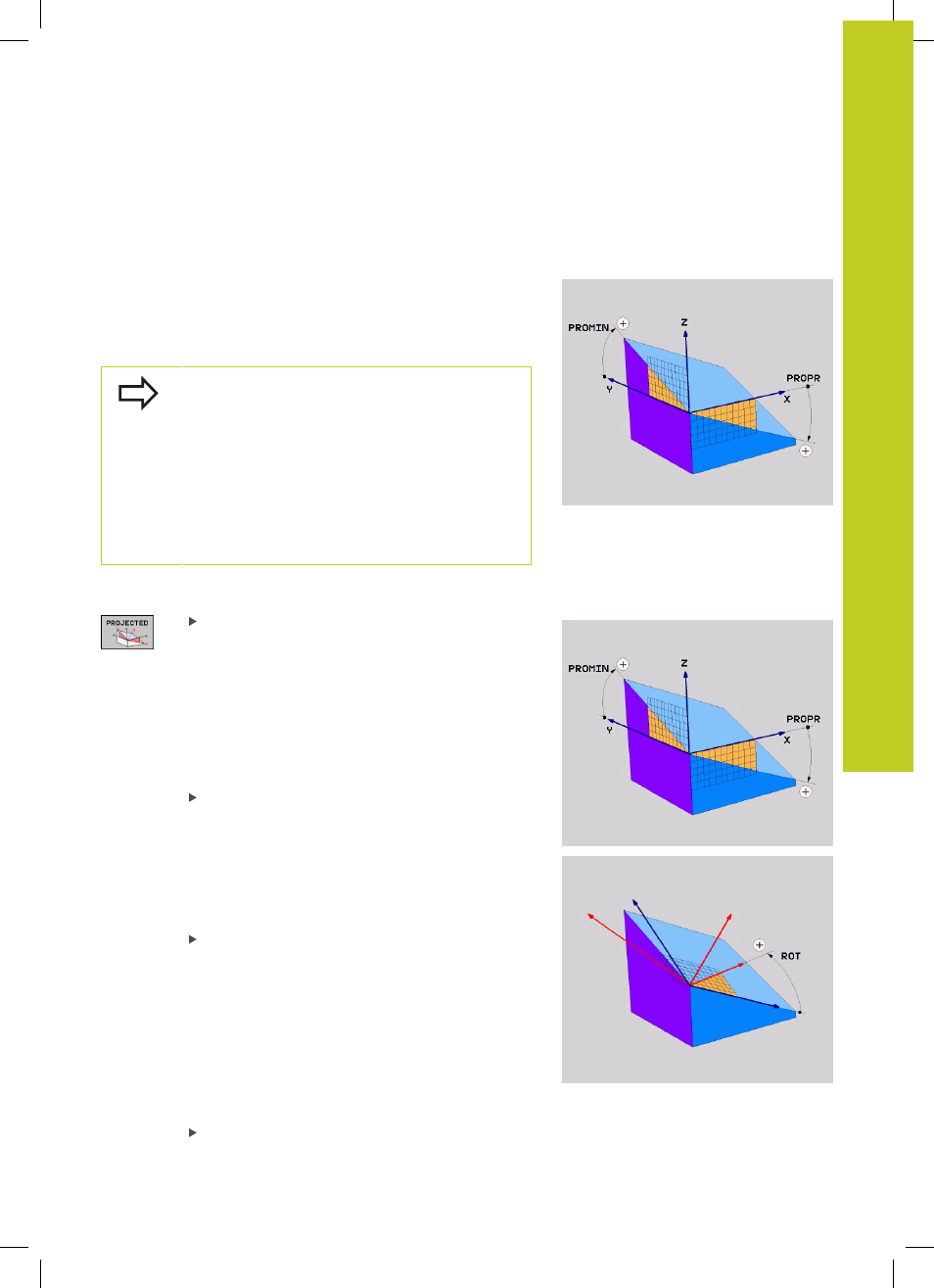

Углы проекций определяют плоскость обработки через
ввод 2 углов, которые оператор может определить через
проекцию 1-й плоскости координат (плоскость ZX, где Z - ось
инструмента) и 2-й плоскости координат (плоскость YZ, где Z -
ось инструмента) на определяемую плоскость обработки.
Обратите внимание перед
программированием
Углы проекций можно использовать только в
том случае, если определения углов относятся к
прямоугольному параллелепипеду. В противном
случае на заготовке появятся искажения.
Описание параметров для процедуры работы
при позиционировании: смотри "Определение
процедуры работы PLANE-функции при
Параметры ввода
Угол проекции в 1-й плоскости координат?
:
угол, образующийся при проецировании
наклонной плоскости обработки на 1-ю
плоскость координат фиксированной системы
координат станка (ZX, где Z - ось инструмента,
см. рис. справа вверху). Диапазон ввода от
-89.9999° до +89.9999°. Ось 0° - это главная
ось активной плоскости обработки (ось X, если
ось Z - это ось инструмента, положительное
направление осей, см. рис. справа вверху)
Угол проекции 2-й плоскости координат?
:
угол, образующийся при проецировании на 2-ю
плоскость координат фиксированной системы
координат станка (плоскость YZ, где Z - ось
инструмента, см. рис. справа вверху). Диапазон
ввода от -89.9999° до +89.9999°. Ось 0° - это
вспомогательная ось активной плоскости
обработки (ось Y, где Z - ось инструмента)
ROT-угол наклонной плоскости?
: поворот
наклонной системы координат вокруг
наклонной оси инструмента (логически
соответствует вращению при помощи цикла 10
ПОВОРОТ). С помощью угла вращения можно
простым способом определить направление
главной оси плоскости обработки (оси X, если
осью инструмента является Z, и оси Z, если
осью инструментов является ось Y, см. рис.
справа в центре). Диапазон ввода от -360° до
+360°
Продолжите работу, перейдя к свойствам
позиционирования, смотри "Определение
