Программирование и отработка простых программ 16.1
16
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
513

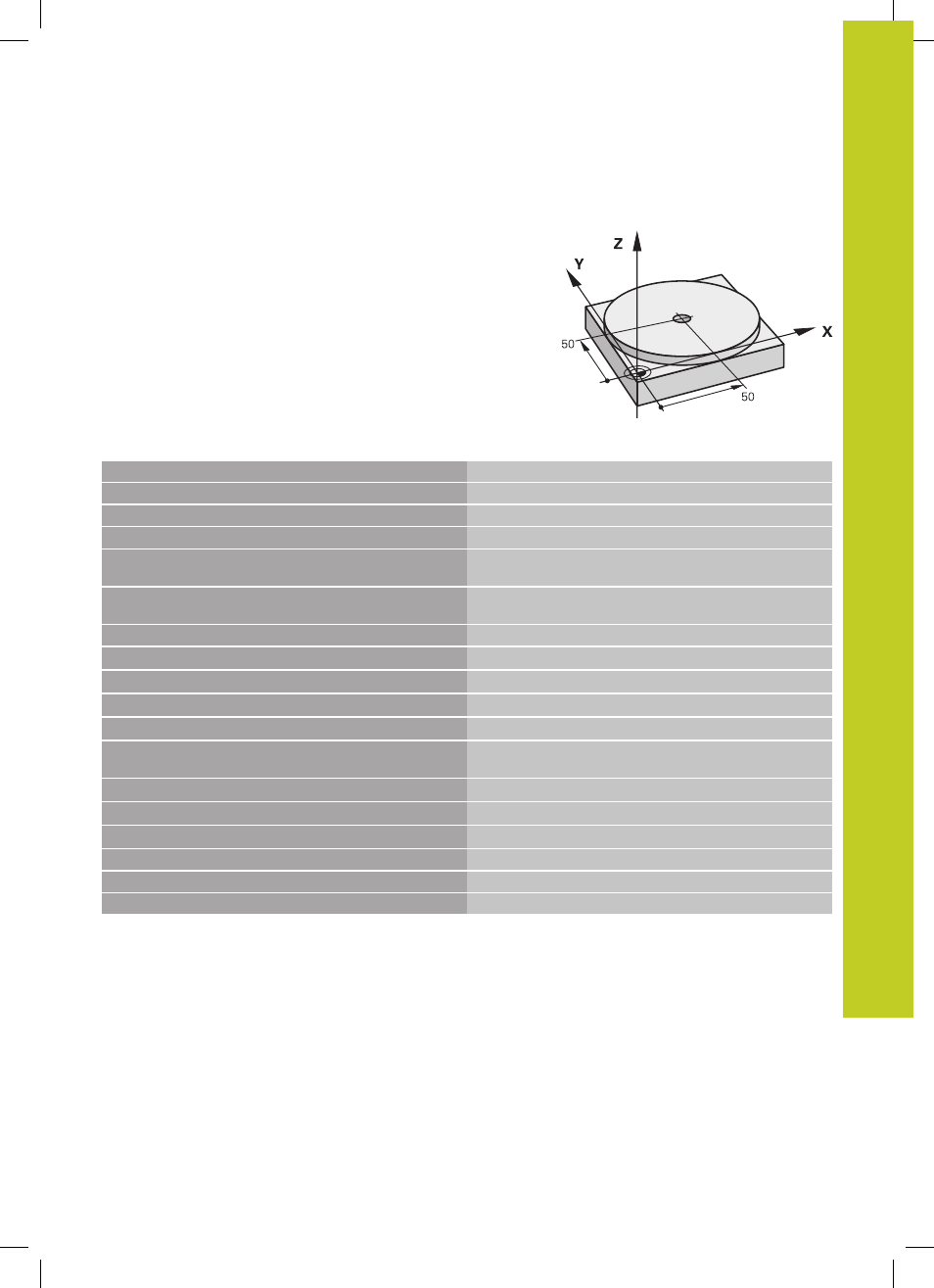

Пример 1
В отдельной заготовке должно быть предусмотрено
отверстие глубиной 20 мм. После зажима заготовки,
выверки и назначения координат точки привязки можно
запрограммировать и проделать отверстие с помощью
нескольких строк программы.
Сначала выполняется предпозиционирование инструмента с
помощью кадров прямых над заготовкой и позиционирование
на безопасное расстояние в 5 мм над отверстием. Затем
проделывается отверстие с помощью цикла G200.
%$MDI G71 *
N10 T1 G17 S2000 *
Вызов инструмента: ось инструмента Z,
Частота вращения шпинделя 2000 об/мин
N20 G00 G40 G90 Z+200 *
Вывод инструмента из материала (ускоренный ход)
N30 X+50 Y+50 M3 *
Позиционирование инструмента на ускоренном ходу над
отверстием, включение шпинделя
N40 G01 Z+2 F2000 *
Позиционирование инструмента на высоте 2 мм над
отверстием
N50 G200 СВЕРЛЕНИЕ *
Задание цикла G200 Сверление
Q200=2
;БЕЗОП. РАССТ.
Безопасное расстояние инструмента над отверстием
Q201=-20
;ГЛУБИНА
Глубина отверстия (знак числа=направление работы)
Q206=250
;F ВРЕЗАНИЕ НА ГЛУБИНУ
Подача при сверлении
Q202=10
;ГЛУБИНА ВРЕЗАНИЯ
Глубина каждой подачи перед отводом
Q210=0
;F-ВРЕМЯ НАВЕРХУ
Время выдержки вверху при извлечении из зажимного
приспособления в секундах
Q203=+0
;КООРД. ПОВЕРХН.
Координата верхней кромки заготовки
Q204=50
;2-ОЕ БЕЗОП. РАССТ.
Положение после цикла, относительно Q203
Q211=0.5
;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
Время выдержки на дне отверстия в секундах
N60 G79 *
Вызов цикла G200 Глубокое сверление
N70 G00 G40 Z+200 M2 *
Вывод инструмента из материала
N9999999 %$MDI G71 *
Конец программы
Функция прямых: смотри "Прямая на ускоренном ходу G00,
прямая с подачей G01 F", Стр. 199, цикл СВЕРЛЕНИЕ: см.
руководство пользователя "Циклы", цикл 200 СВЕРЛЕНИЕ.
