Программирование: токарная обработка
14.2 Базовые функции (опция ПО 50)
14
428
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
Данные в таблице токарного инструмента
Элемент ввода
Применение
Ввод
T
Номер инструмента: должен совпадать с номером
токарного инструмента в TOOL.T
-
ZL
Коррекция на длину инструмента 1 (в
направлении Z)
-99999,9999...+99999,9999
XL
Коррекция на длину инструмента 2 (в
направлении X)
-99999,9999...+99999,9999
DZL
Дельта-значение длины инструмента 1 (в
направлении Z), прибавляется к zL
-99999,9999...+99999,9999
DXL
Дельта-значение длины инструмента 2 (в
направлении X), прибавляется к XL
-99999,9999...+99999,9999
RS
Радиус режущей кромки: система ЧПУ учитывает
радиус режущей кромки в циклах точения и
выполняет коррекцию радиус режущей кромки,
если контуры запрограммированы с коррекцией на
радиус RL или RR
-99999,9999...+99999,9999
TO
Ориентация инструмента: направление режущей
кромки инструмента
1...9
ORI
Угол ориентации шпинделя: угол фрезерного
шпинделя для выравнивания токарного
инструмента в положение обработки
-360,0...+360,0
T-ANGLE
Установочный угол для инструмента для черновой
и чистовой обработки
0,0000...+179,9999
P-ANGLE
Угол при вершине для инструмента для черновой
и чистовой обработки
0,0000...+179,9999
CUTLENGTH
Длина реж. кромки прорезного инстр.
0,0000...+99999,9999
CUTWIDTH
Ширина прорезного инструмента
0,0000...+99999,9999
TYPE
Тип токарного инструмента: для черновой
обработки ROUGH, для чистовой обработки
FINISH
, для нарезания резьбы THREAD, прорезной
инструмент RECESS, грибообразный BUTTON,
прорезной токарный инструмент RECTURN
ROUGH
, FINISH, THREAD,
RECESS
, BUTTON, RECTURN

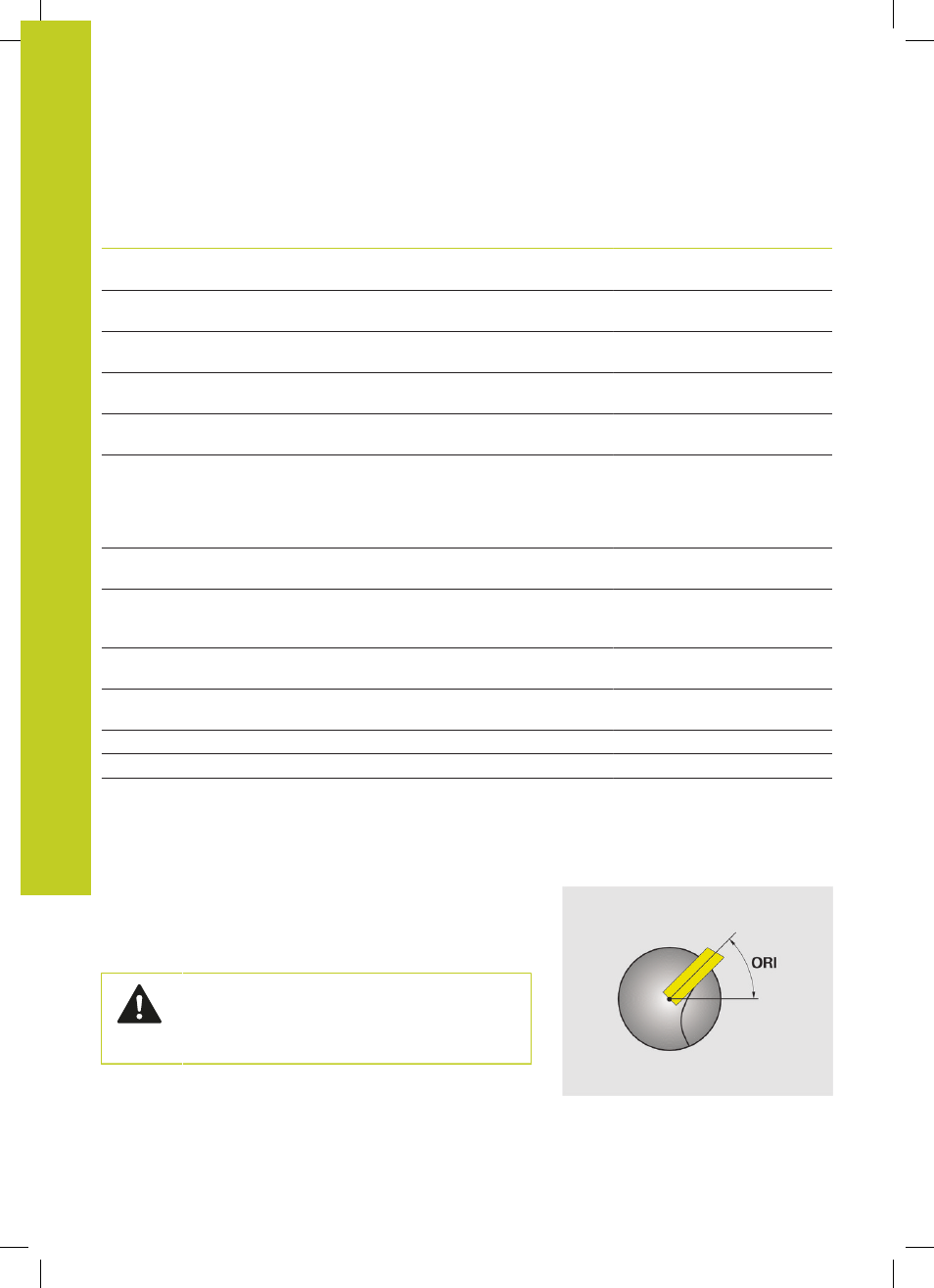

Используя угол ориентации шпинделя ORI, вы определите
положение угла фрезерного шпинделя для токарного
инструмента. Опирайтесь на режущую кромку инструмента,
учитывая ориентацию инструмента TO на центр поворотного
стола или на противоположное направление.
Инструмент должен быть установлен в
правильное положение и измерен.
Проверьте ориентацию инструмента по
определению инструмента.
