Определение образца PATTERN DEF
2.3
2
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
63

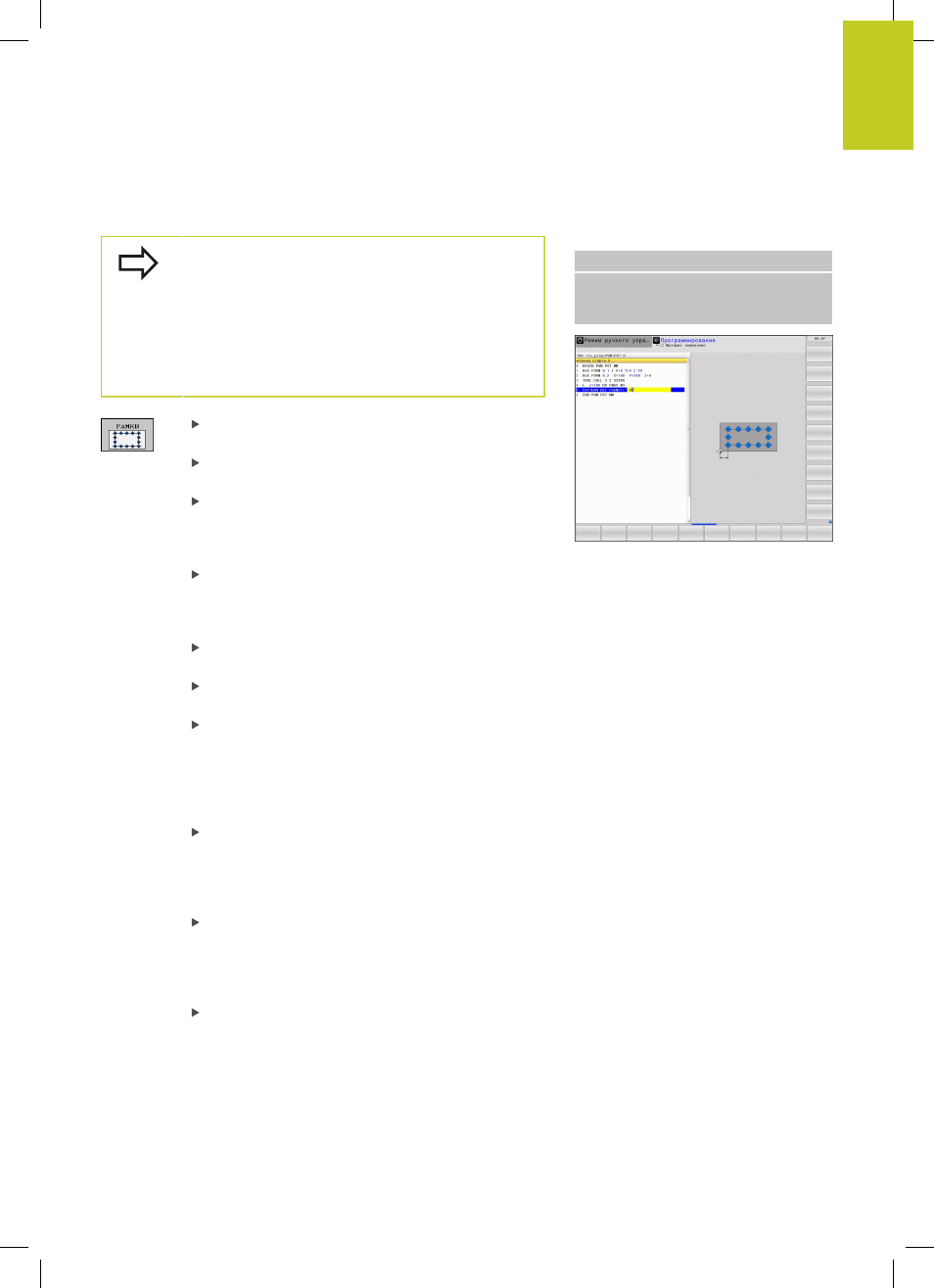

Определение отдельной рамки
Если определяется поверхность заготовки в Z не
равная 0, то это значение действует дополнительно
до поверхности заготовки Q203, определенной в
цикле обработки.
Параметры угол разворота главная ось и угол
разворота вспомогательная ось
действуют
аддитивно относительно выполненного раньше
разворота целого образца
.
Начальная точка X
(абсолютная): координата
точки старта рамки на оси X
Начальная точка Y
(абсолютная): координата
точки старта рамки на оси Y
Расстояние позиций обработки X (в
инкрементах)
: расстояние между позициями
обработки в направлении X. Значение может
быть положительным или отрицательным
Расстояние позиций обработки Y (в
инкрементах)
: расстояние между позициями
обработки в направлении Y. Значение может
быть положительным или отрицательным
Количество столбцов
: общее количество
столбцов образца
Количество строк
: общее количество строк
образца
Разворот всего образца (абсолютный)
: угол, на
который разворачивается весь образец вокруг
заданной точки старта. Опорная ось: главная
ось активной плоскости обработки (например, X
для оси инструмента Z). Значение может быть
положительным или отрицательным
Угол разворота главная ось
: угол разворота,
на который смещается только главная
ось плоскости обработки относительно
заданной точки старта. Значение может быть
положительным или отрицательным.
Угол разворота вспомогательная ось
: угол
разворота, на который смещается только
вспомогательная ось плоскости обработки
относительно заданной точки старта. Значение
может быть положительным или отрицательным.
Координата поверхноси заготовки
(абсолютная): введите координату Z, в которой
должна начинаться обработка
Кадры УП
10 L Z+100 R0 FMAX
11 PATTERN DEF FRAME1
(X+25 Y+33,5 DX+8 DY+10 NUMX5
NUMY4 ROT+0 ROTX+0 ROTY+0 Z+0)
