Циклы измерительных щупов: автоматический контроль заготовки
17.6 ИЗМЕРЕНИЕ ВНЕШНЕГО КРУГА (Цикл 422, DIN/ISO: G422)
17
518
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013

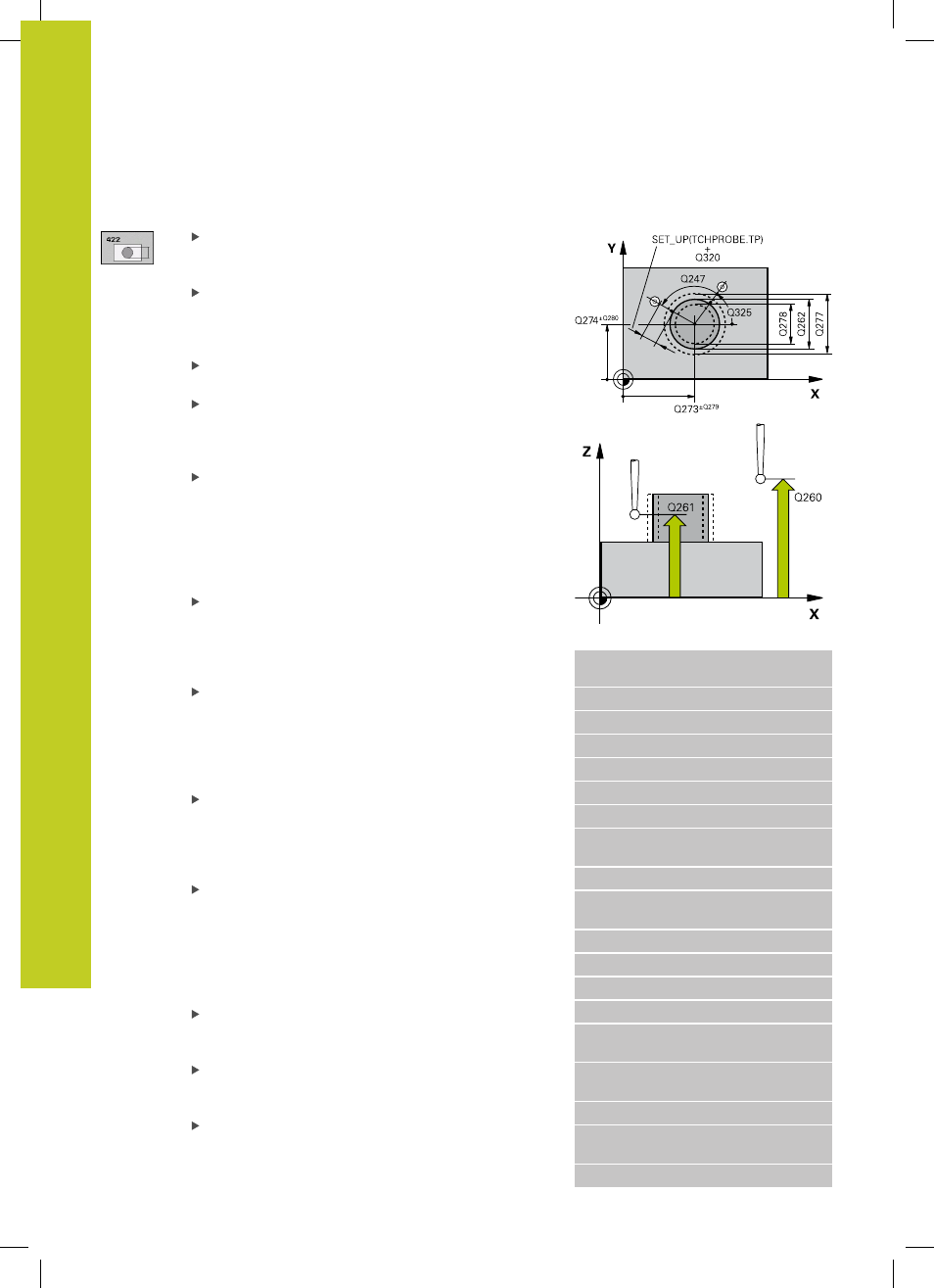

Параметры цикла
Центр по 1 оси
Q273 (абсолютный): центр
цапфы по главной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
Центр по 2 оси
Q274 (абсолютный): центр
цапфы по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999.9999 до
99999.9999
Заданный диаметр
Q262: введите диаметр
острова. Диапазон ввода от 0 до 99999.9999
Начальный угол
Q325 (абсолютный): угол между
главной осью плоскости обработки и первой
точкой измерения. Диапазон ввода от -360,0000
до 360,0000
Шаг угла
Q247 (в приращениях): угол между
двумя точками измерения, знак шага угла
определяет направление обработки (-= по
часовой стрелке). Если необходимо измерить
дугу окружности, то программируйте шаг угла
менее 90°. Диапазон ввода от -120.0000 до
120.0000
Высота измерения по оси щупа
Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999.9999 до 99999.9999
Безопасное расстояние
Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон
ввода от 0 до 99999.9999
Безопасная высота
Q260 (абсолютная):
координата оси измерительного щупа, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно.
Диапазон ввода от -99999.9999 до 99999.9999
Переместите на определенную высоту
Q301:
Определите, как система контактов должна
перемещаться между точками измерения
0
: Перемещение между точками измерения на
высоте измерения
1
: Перемещение между точками измерения на
определенной высоте
Максимальный размер цапфы
Q277:
наибольший разрешенный диаметр острова.
Диапазон ввода от 0 до 99999.9999
Минимальный размер цапфы
Q278:
наименьший разрешенный диаметр острова.
Диапазон ввода от 0 до 99999.9999
Значение допуска центра по 1 оси
Q279:
разрешенное отклонение положения по главной
оси плоскости обработки. Диапазон ввода от 0 до
99999.9999
Кадры УП
5 TCH PROBE 422 ИЗМЕРЕНИЕ
ВНЕШНЕГО КРУГА
Q273=+50
;ЦЕНТР 1. ОСИ
Q274=+50
;ЦЕНТР 2. ОСИ
Q262=75
;ЗАДАННЫЙ ДИАМЕТР
Q325=+90
;УГОЛ СТАРТА
Q247=+30
;ШАГ УГЛА
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q260=+10
;БЕЗОПАСНАЯ ВЫСОТА
Q301=0
;ПЕРЕМЕЩЕНИЕ НА
БЕЗ.ВЫСОТУ
Q275=35,15
;МАКС.РАЗМЕР
Q276=34,9
;МИН.РАЗМЕР
Q279=0,05
;ДОПУСК 1.ЦЕНТР
Q280=0,05
;ДОПУСК 2.ЦЕНТР
Q281=1
;ПРОТОКОЛ
ИЗМЕРЕНИЯ
Q309=0
;PGM-СТОП ПРИ
ОШИБКЕ
Q330=0
;ИНСТРУМЕНТ
Q423=4
;КОЛИЧЕСТВО ТОЧЕК
ИЗМЕРЕНИЯ
Q365=1
;ВИД ПРОЦЕССА
