Циклы: Вращение

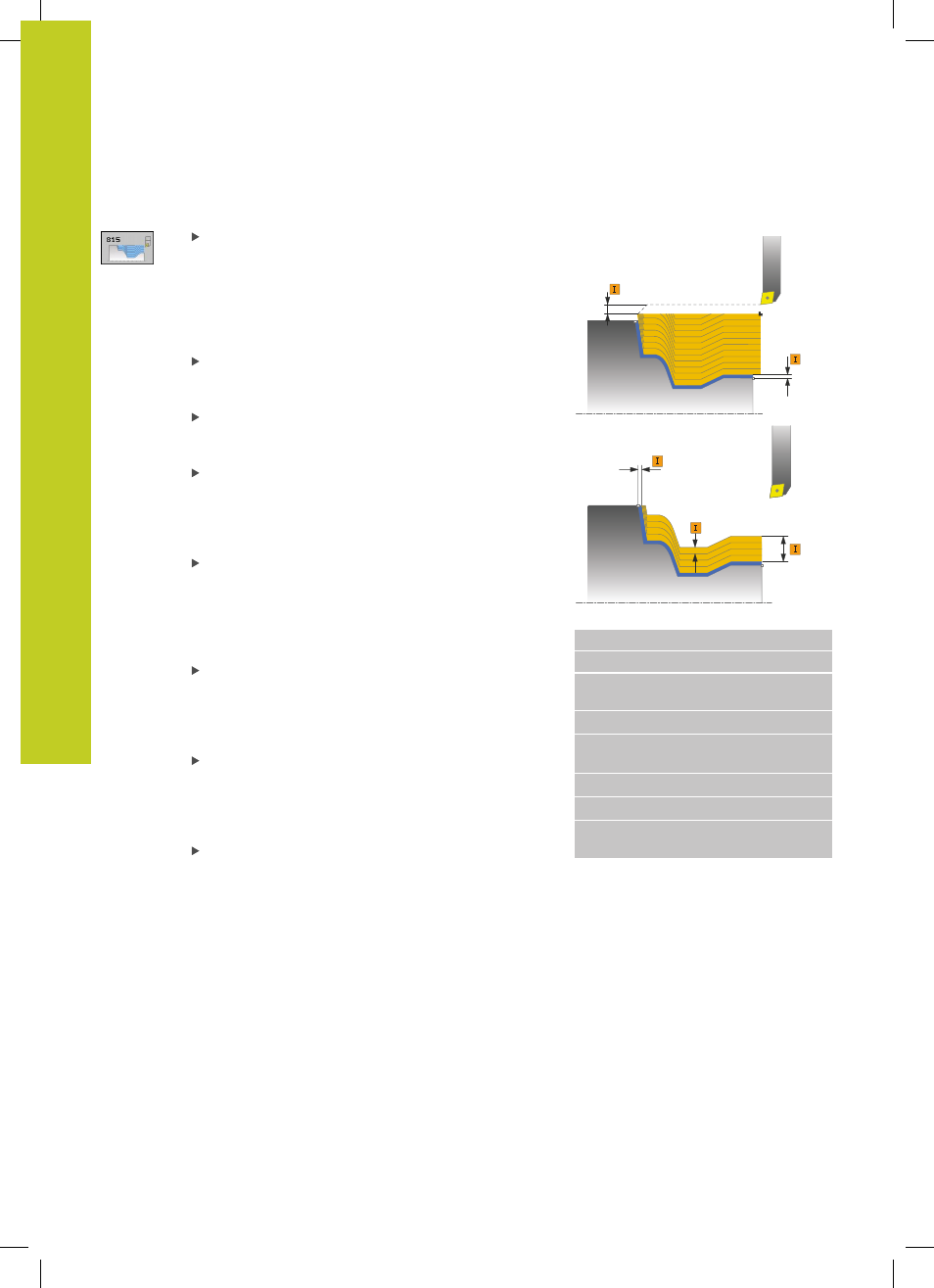

13.10 ПОВОРОТ ПАРАЛЛЕЛЬНО КОНТУРУ
(цикл 815, DIN/ISO: G815)
13
324
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
Параметры цикла
Объем обработки
Q215: Установить объем
обработки:
0
: черновая и чистовая обработка
1
: только черновая обработка
2
: только чистовая обработка на чистовой
размер
3
: только чистовая обработка на припуск
Безопасное расстояние
Q460 (в инкрементах):
расстояние для движения отвода и
предварительного позиционирования
Припуск заготовки
Q485 (в приращениях):
припуск параллельно контуру на заданный
контур
Линии разреза
Q486: Установить тип линии
разреза:
0
: Разрезы с постоянным поперечным сечением
стружки
1
: равноудаленное разделение на проходы
Возврат контура
Q499: Установить направление
обработки контура:
0
: Контур будет обрабатываться в
запрограммированном направлении
1
: Контур будет обрабатываться в направлении,
обратном запрограммированному
Максимальная глубина резания
Q463:
максимальная подача на врезание (данные
радиуса) в радиальном направлении. Подача
распределяется равномерно, чтобы не
оставалось следов от шлифования.
Подача черновой обработки
Q478: Скорость
подачи при черновой обработке. Если вы
запрограммировали M136, то система ЧПУ
интерпретирует подачу в миллиметрах на
оборот, без M136 в миллиметрах в минуту.
Припуск на диаметр
Q483 (в приращениях):
Припуск на диаметр на определенном контуре
Q460
Ø Q483
Q458
Q463
Q484
Кадры УП
9 CYCL DEF 14.0 ДАННЫЕ КОНТУРА
10 CYCL DEF 14.1 КОНТУРН.МЕТКА 2
11 CYCL DEF 815 ОБТОЧКА
ПАРАЛЛЕЛЬНО КОНТУРУ
Q215=+0
;ОБЬЁМ ОБРАБОТКИ
Q460=+2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
485+5
;ПРИПУСК ЗАГОТОВКИ
Q486=+0
;ЛИНИИ РАЗРЕЗА
Q499=+0
;ОБРАТНЫЙ ХОД ПО
КОНТУРУ
