Циклы обработки: описание контура формулой
9.1
SL-Zyklen mit komplexer Konturformel
9
228
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
9.1
SL-Zyklen mit komplexer Konturformel

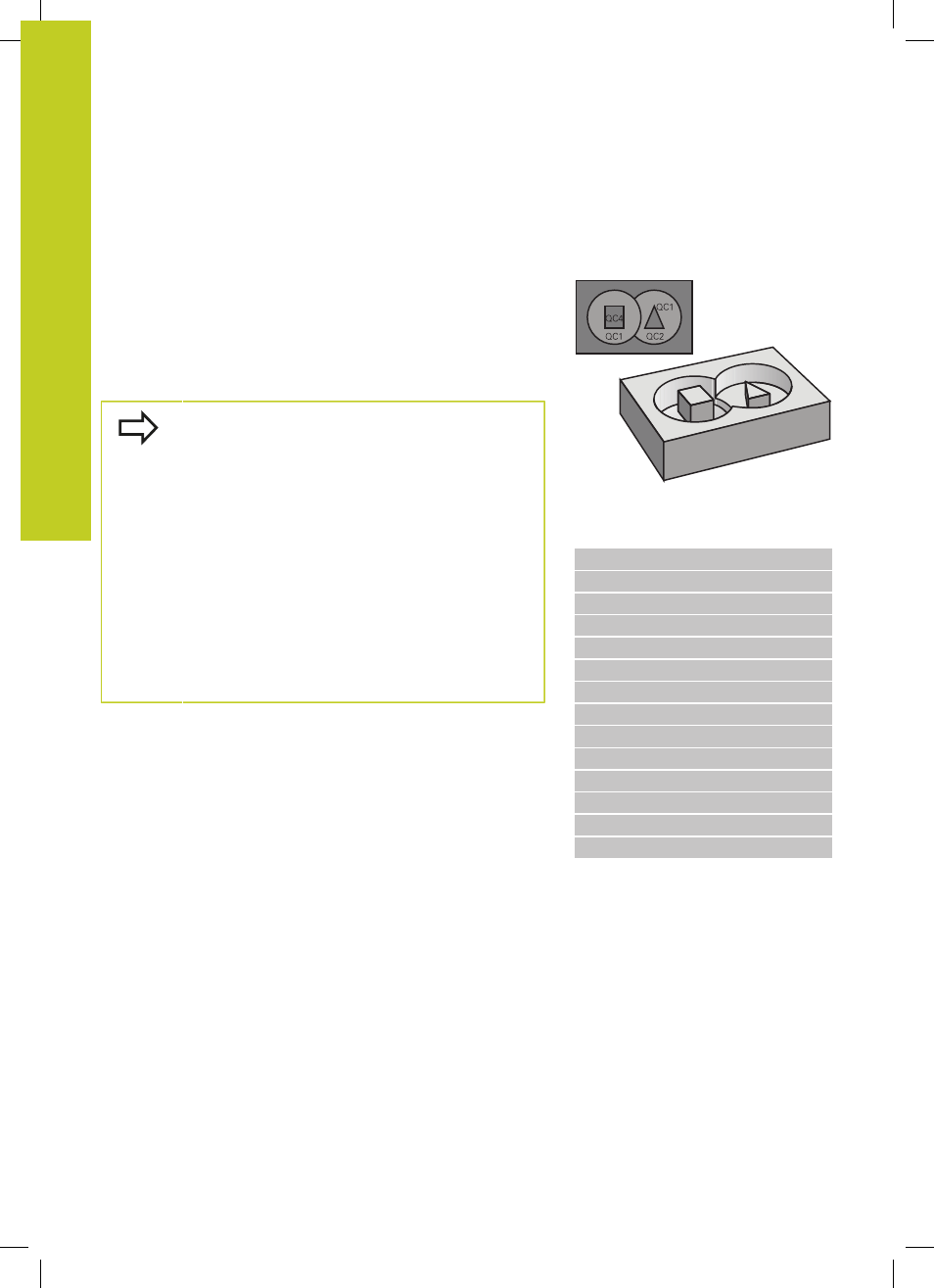

Основные положения
С помощью SL-циклов и сложных формул можно создавать
сложные контуры, состоящие из подконтуров (карманов
или островов). Отдельные подконтуры вводятся в качестве
отдельных программ. Таким образом, подконтуры можно
использовать несколько раз. Из выбранных подконтуров,
связанных формулой контура, система ЧПУ рассчитывает весь
контур.
Память для одного SL-цикла (все программы
контура) ограничена максимум
128 контурами
.
Количество возможных элементов контура
зависит от типа контура (внутренний/наружный)
и количества описаний контура, и составляет
максимум
16384
элементов контура.
SL-циклы с формулой контура исходят из
предпосылки структурированного построения
программы и предоставляют возможность
сохранять повторяющиеся контуры в отдельных
программах. При помощи формулы контура вы
соединяете подконтуры в один общий контур и
определяете, является он карманом или островом.
Функция SL-циклов с формулой контура находится
в нескольких разделах системы ЧПУ и служит
основой для дальнейшей работы.
Схема: отработка с помощью
SL-циклов и сложной формулы
контура
0 BEGIN PGM KONTUR MM
...
5 SEL CONTOUR “MODEL“
6 CYCL DEF 20 KONTUR-DATEN ...
8 CYCL DEF 22 RAEUMEN ...
9 CYCL CALL
...
12 CYCL DEF 23 SCHLICHTEN TIEFE ...
13 CYCL CALL
...
16 CYCL DEF 24 SCHLICHTEN SEITE ...
17 CYCL CALL
63 L Z+250 R0 FMAX M2
64 END PGM KONTUR MM
