Циклы обработки: фрезерование карманов / островов / канавок
5.7
КРУГЛЫЙ ОСТРОВ (Цикл 257, DIN/ISO: G257)
5
170
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013

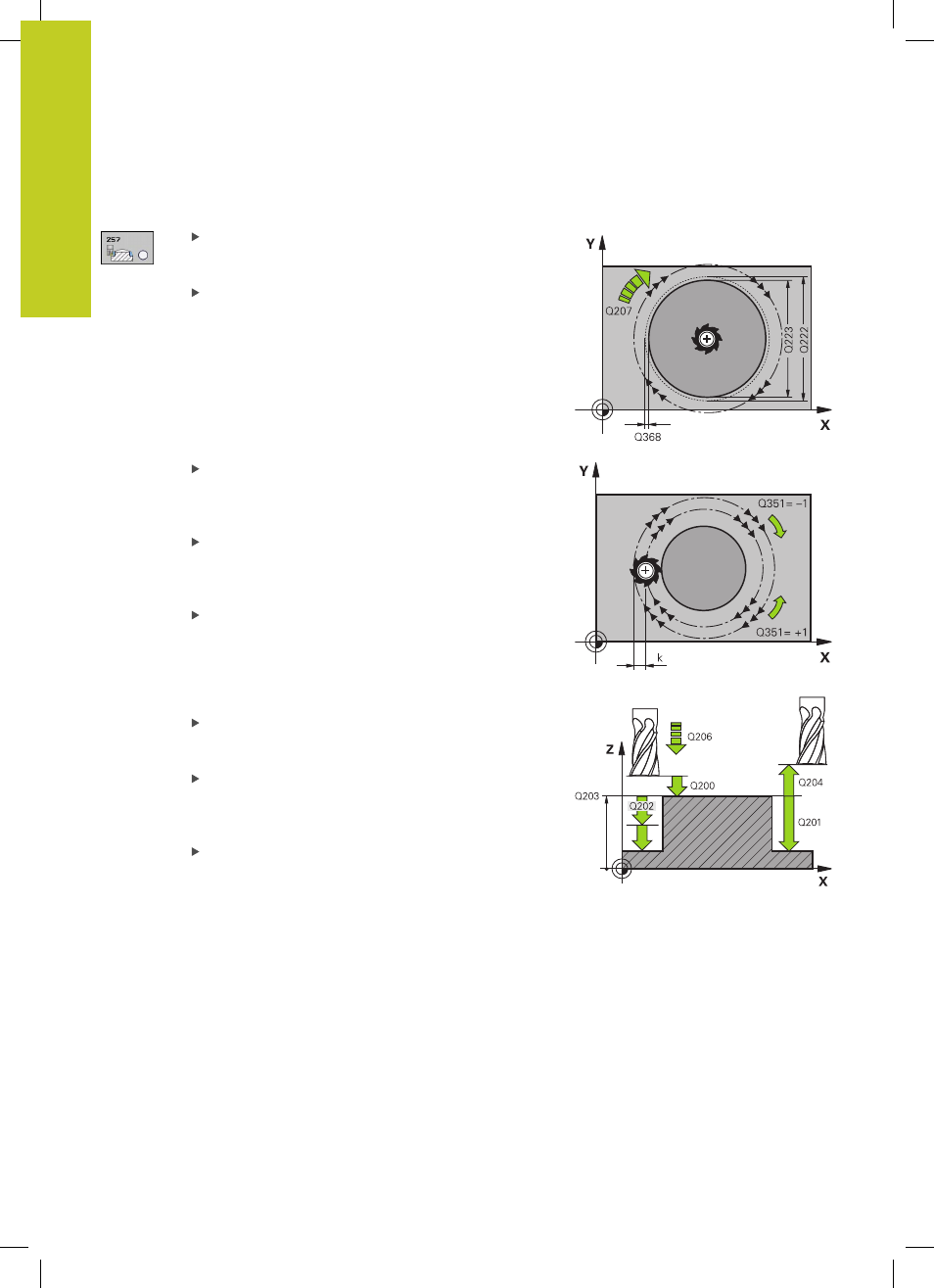

Параметры цикла
Диаметр готовой детали
Q223: диаметр
полностью обработанного острова. Диапазон
ввода: от 0 до 99999,9999
Диаметр заготовки
Q222: диаметр заготовки.
Введите диаметр заготовки больше диаметра
готовой детали. ЧПУ выполняет несколько
врезаний сбоку, если разница между диаметром
заготовки и диаметром готовой детали больше
допустимого врезания со стороны (радиус
инструмента умножить на совмещение
траекторий Q370). ЧПУ всегда рассчитывает
постоянное врезание сбоку. Диапазон ввода: от 0
до 99999,9999
Припуск на чистовую обработку боковой
поверхности
Q368 (в инкрементах): припуск
на чистовую обработку в плоскости обработки.
Диапазон ввода: от 0 до 99999,9999
Перемещение при фрезеровании
Q207:
Скорость перемещения инструмента при
фрезеровании, мм/мин. Диапазон ввода от 0 до
99999,999 или через FAUTO, FU, FZ
Вид фрезерования
Q351: Вид фрезерования при
M3
+1
= фрезерование при подаче
–1
= фрезерование против подачи
PREDEF
: ЧПУ использует значение из GLOBAL
DEF
Глубина
Q201 (в инкрементах): расстояние от
поверхности заготовки до дна острова. Диапазон
ввода: от -99999,9999 до 99999,9999
Глубина врезания
Q202 (в инкрементах):
величина, на которую инструмент каждый раз
производит врезание; введите значение больше
0. Диапазон ввода: от 0 до 99999,9999
Подача при врезании на глубину
Q206:
скорость передвижения инструмента при
врезании на глубину в мм/мин. Диапазон ввода
от 0 до 99999,999 либо через FMAX, FAUTO, FU,
FZ
