Циклы обработки: фрезерование карманов / островов / канавок
5.5
КРУГЛАЯ ВЫЕМКА (Цикл 254, DIN/ISO: G254)
5
160
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013

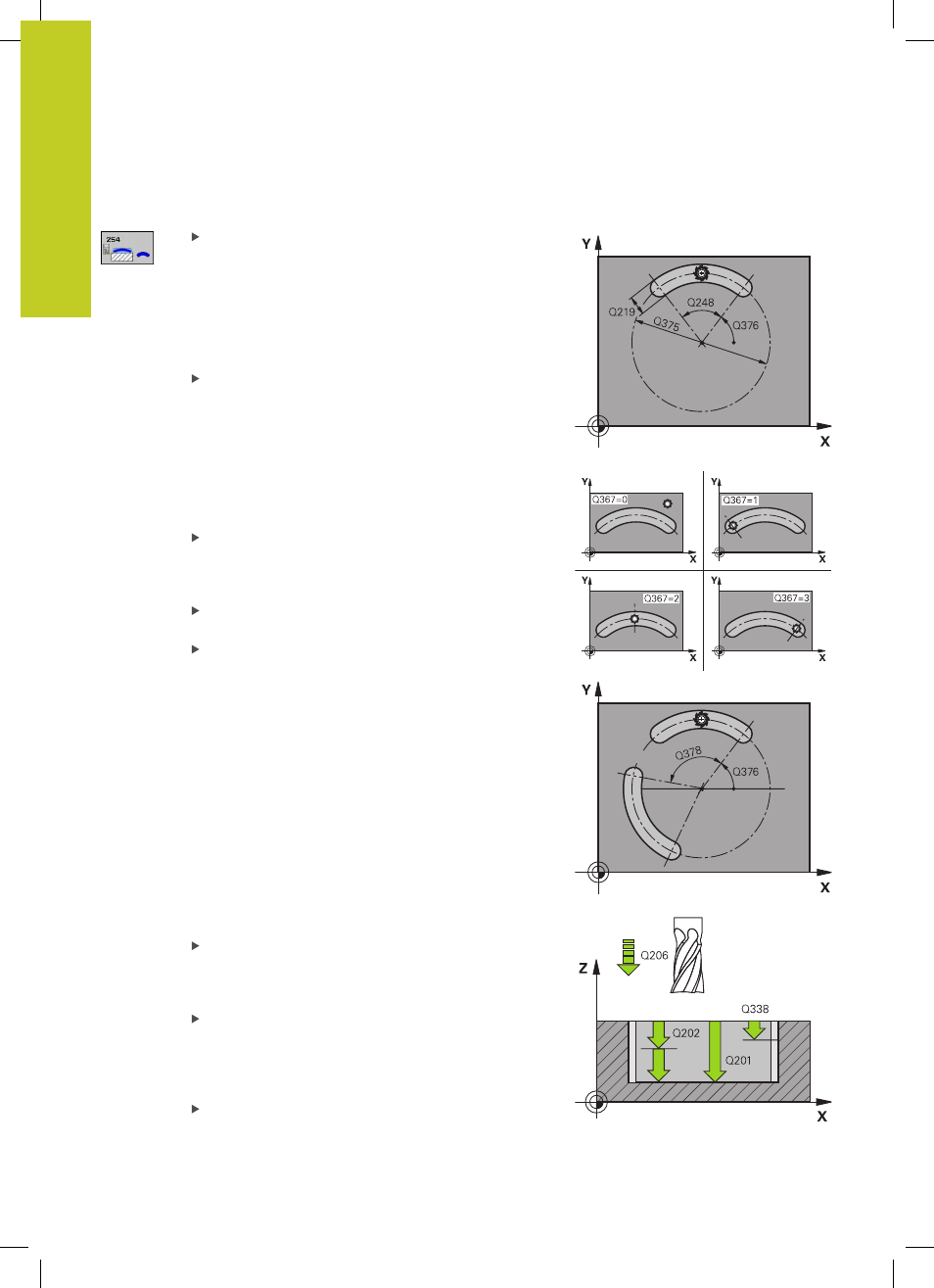

Параметры цикла
Объем обработки (0/1/2)
Q215: Установить
объем обработки:
0
: черновая и чистовая обработка
1
: только черновая обработка
2
: только чистовая обработка
параметры сторона и глубина чистовой
обработки применяются только, если определен
припуск под чистовую обработку (Q368, Q369)
Ширина канавки
Q219 (значение параллельно
вспомогательной оси плоскости обработки):
введите ширину канавки; если ширина канавки
задается равной диаметру инструмента, то
ЧПУ выполняет только черновую обработку
(фрезерование продольной канавки).
Максимальная ширина канавки при черновой
обработке: двойной диаметр инструмента.
Диапазон ввода: от 0 до 99999,9999
Припуск на чистовую обработку боковой
поверхности
Q368 (в инкрементах): припуск
на чистовую обработку в плоскости обработки.
Диапазон ввода: от 0 до 99999,9999
Диаметр сегмента
Q375: введите диаметр
сегмента. Диапазон ввода: от 0 до 99999,9999
Основа для положения выемки (0/1/2/3)
Q367:
Положение выемки по отношению к положению
инструмента при вызове цикла:
0
: Положение инструмента не предусмотрено.
Положение канавки рассчитывается из
введенного центра сегмента и начального угла
1
: Положение инструмента = центр левой
круглой выемки. Начальный угол Q376 привязан
к этой позиции. Заданный центр сегмента не
учитывается.
2
: Положение инструмента = центр средней оси.
Начальный угол Q376 привязан к этой позиции.
Заданный центр сегмента не учитывается
3
: Положение инструмента = центр правой
круглой выемки. Начальный угол Q376 привязан
к этой позиции. Заданный центр сегмента не
учитывается.
Центр 1-ой оси
Q216 (абсолютный): центр
сегмента окружности на главной оси плоскости
обработки.
Действует только если Q367 = 0
.
Диапазон ввода: от -99999,9999 до 99999,9999
Центр 2-ой оси
Q217 (абсолютный): центр
сегмента окружности на вспомогательной оси
плоскости обработки.
Действует только если
Q367 = 0
. Диапазон ввода: от -99999,9999 до
99999,9999
Начальный угол
Q376 (абсолютный): введите
полярный угол точки старта. Диапазон ввода: от
-360,000 до 360,000
