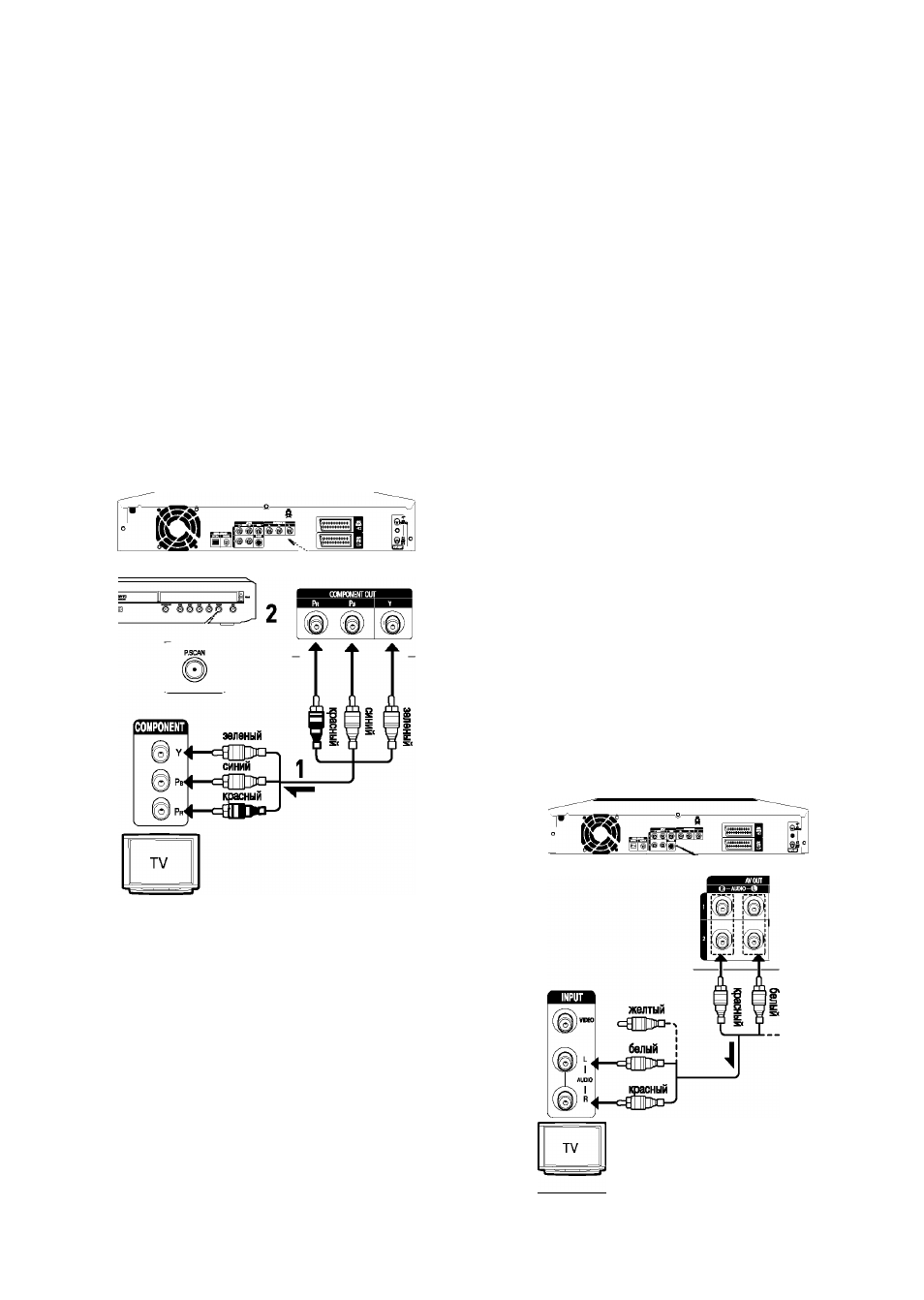

I Случай 3: Подключение к разъемам
выхода компонентного видеосигнала
1. Соедините между собой разъемы COMPONENT
OUT (Y, P
b
, P
r
) (Выход компонентного
видеосигнала) на задней панели HDD DVD
рекордера и разъемы ВХОДА
КОМПОНЕНТНОГО ВИДЕОСИГНАЛА (Y, P
B
, P
r
)
на телевизоре при помощи кабелей для
компонентного видеосигнала (покупаются отдельно).
• Вы получите изображения высокого качества с
точной цветопередачей.
2. Соедините кабелем для аудиосигнала (с белыми
и красными штырями) разъемы выхода
АУДИОСИГНАЛА на HDD DVD рекордере с
разъемами входа аудиосигнала на телевизоре
(или AV-усилителе) (см. стр. 22~23).
3. После выполнения соединений обратитесь на стр. 40~42.
Прим9чани9
При подключении кабелей обеспечьте,
чтобы цвета соединяемых между собой
разъемов совпадали. То есть, разъемы
компонентного выхода Y, P
b
и P
r
на HDD
DVD рекордере должны быть соединены
с точно соответствующими разъемами
компонентного входа на телевизоре.
Установка режима прогрессивной
развертки доступна только в случае,
когда для выхода видеосигнала
установлено состояние Component
(Компонентный) (см. стр. 40~42).
Другие тмпы подключения
кабелей к выходам
аудиосигнала
Имеется несколько вариантов выдачи аудиосигнала
на внешние устройства без использования кабелей
с разъемами СКАРТ. Выберите из приведенных
ниже вариантов соединения по аудиосигналу
наиболее подходящий для вас.
• Случай 1: Подключение к телевизору
• Случай 2: Подключение к стереофоническому
усилителю с использованием разъемов
выхода AV
• Случай 3: Подключение к AV-усилителю с
использованием разъема цифрового
выхода
Изготовлено по лицензии от фирмы Dolby
Laboratories. "Dolby" и символ
d
D являются
товарными знаками Dolby Laboratories.
"DTS" и ”DTS Digital Out” являются товарными
знаками компании Digital Theater Systems, Inc.
I Случай 1: Подключение к телевизору
Используйте этот вариант, если у вашего
телевизора есть входные разъемы типа
"тюльпан" для аудиосигнала.
22 - Русский
■
■
