Установка адаптера последовательного порта
1.
Выполните инструкции в разделе «
Перед началом работы
»
.
2.
Снимите блок для плат
(см. раздел «
»
).
3.
Поднимите шарнирный фиксатор
, нажав на его рычаг.
4.
Выньте заглушку
.
5.
Задвиньте вниз кронштейн адаптера в открытое гнездо и опустите шарнирный фиксатор
, чтобы закрепить кронштейн.
6.
Снимите радиатор процессора в соответствии с инструкциями раздела «
Процессор
»
.
7.
Расположите кабель адаптера последовательного порта над блоком для плат и подсоедините его к разъему на системной плате
(с
обозначением
SER_PS2
).
8.
Установите радиатор процессора на место в соответствии с инструкциями раздела «
Процессор
»
.
ВНИМАНИЕ
.
Во избежание повреждения внутренних компонентов компьютера снимайте с себя статическое электричество
, прежде чем
дотрагиваться до любого электронного компонента
. Для этого прикоснитесь к неокрашенной металлической поверхности корпуса компьютера.
ПРИМЕЧАНИЕ
.
Адаптер последовательного порта для компьютера «
small-desktop» также включает два разъема PS/2.

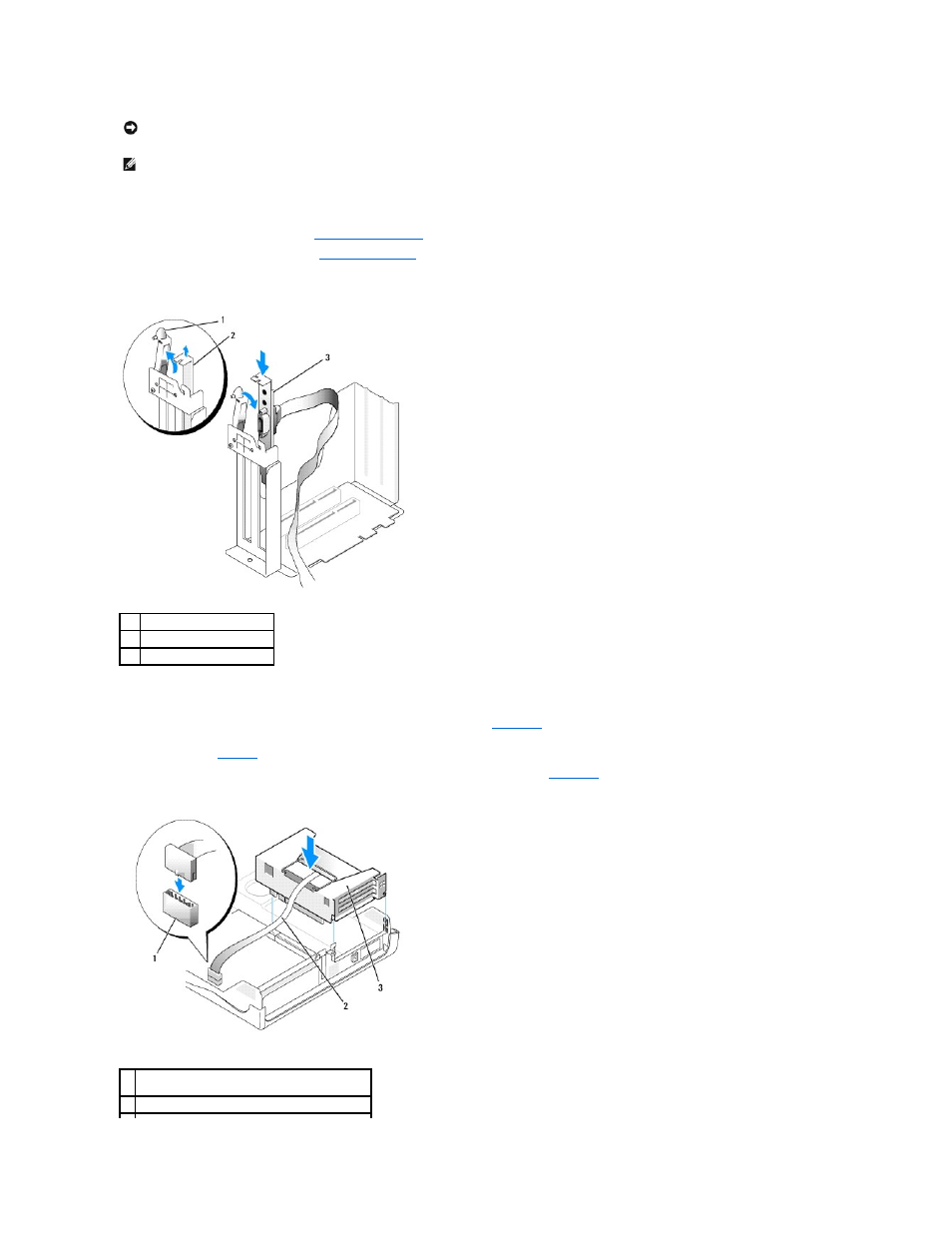

1
шарнирный фиксатор
2
заглушка
3
кронштейн платы
1 разъем для последовательной платы на
системной плате
(SER_PS2)
2 кабель последовательного адаптера
