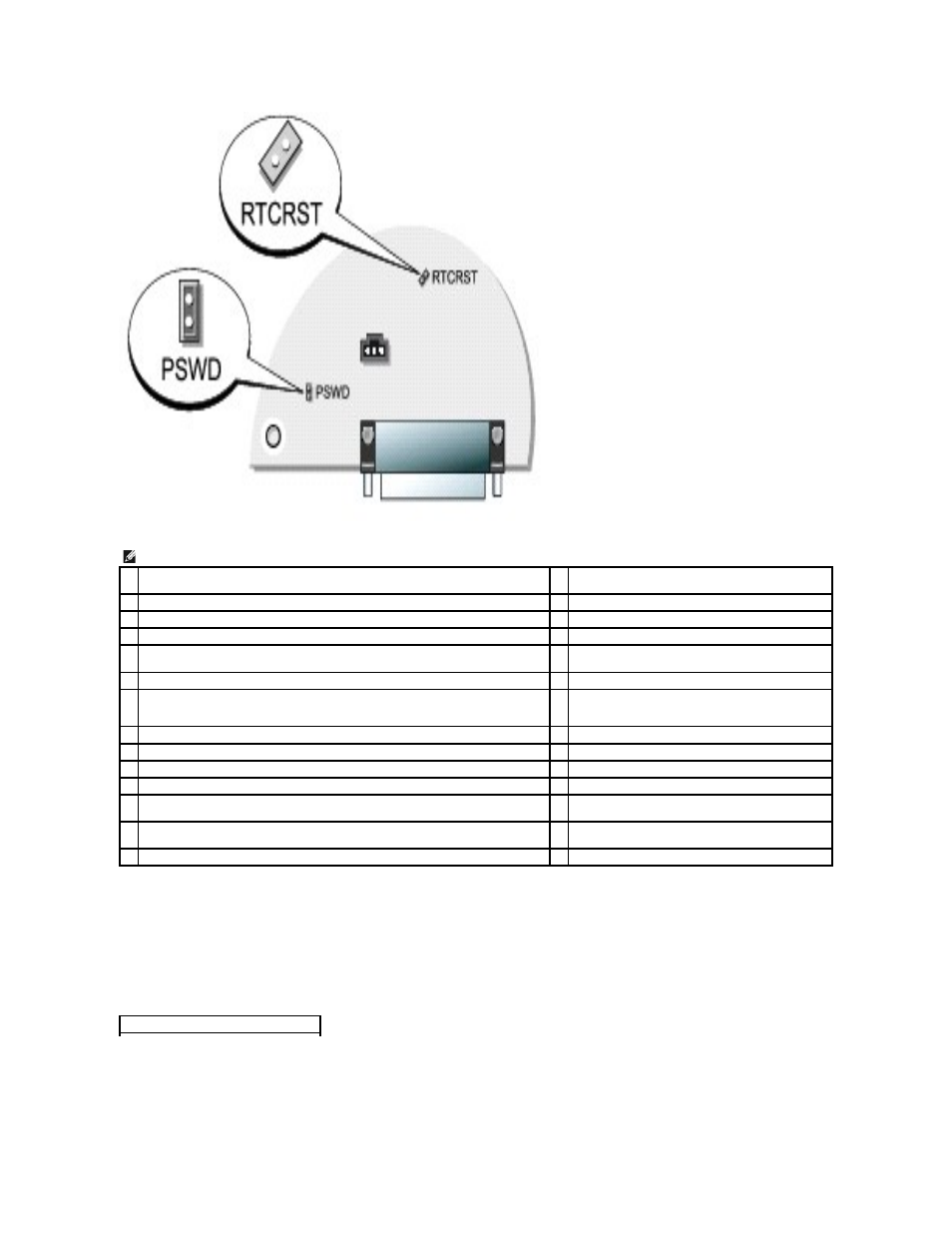

Установка перемычек
Расположение перемычек на компьютерах типа «
small form-factor», «small desktop» и «small mini-tower», соответственно, показано внизу.
ПРИМЕЧАНИЕ
.
На компьютере могут отсутствовать или присутствовать разъемы «
SATA1» или «SATA3».
1
разъем питания
(POWER)
15 разъемы линейного входа, линейного выхода и
микрофона
(AUDIO)
2
перемычка сброса
RTC (RTCRST)
16 сетевой разъем (NIC) и разъем USB (USB2)
3
разъем интерфейса дисковода гибких дисков
(DSKT)
17 разъемы шины USB (USB1)
4
внутренний динамик
(SPEAKER)
18 индикаторы диагностики (DIAG LED)
5
разъем на дисководе
CD/DVD (IDE)
19 разъем последовательного порта (SER1) и
видеоразъем
(VGA)
6
разъем передней панели
(FRONTPANEL)
20 разъем параллельного порта (PAR)
7
разъемы последовательного порта накопителя
ATA (SATA0, SATA1, SATA2, SATA3)
ПРИМЕЧАНИЕ
.
На компьютере могут отсутствовать или присутствовать разъемы
«
SATA1» или «SATA3».
21 разъем питания (12VPOWER)
8
индикатор резервного питания
(AUX_PWR)
22 разъем процессора (ЦПУ)
9
гнездо батареи
(BATTERY)
23 фиксирующая панель для теплоотвода/вентилятора
10 разъем PCI Express x16 (PEG)
24 разъем вентилятора (FAN)
11 разъемы PCI (PCI0, PCI1, PCI2)
25 разъем последовательного порта 2 (SER_PS2)
12 разъем PCI Express x1 (PE1)
26 разъемы модулей памяти (DIMM1, DIMM2, DIMM3,
DIMM4)
13 разъем аналогового аудиокабеля дисковода компакт-дисков для необязательного
аналогового аудиокабеля
(CD_IN)
27 перемычка пароля (PSWD)
14 разъем аудиокабеля на передней панели (FRONTAUDIO)
Корпус
Small Form-Factor
