Системная плата
Руководство пользователя системы Dell™ OptiPlex™ GX280

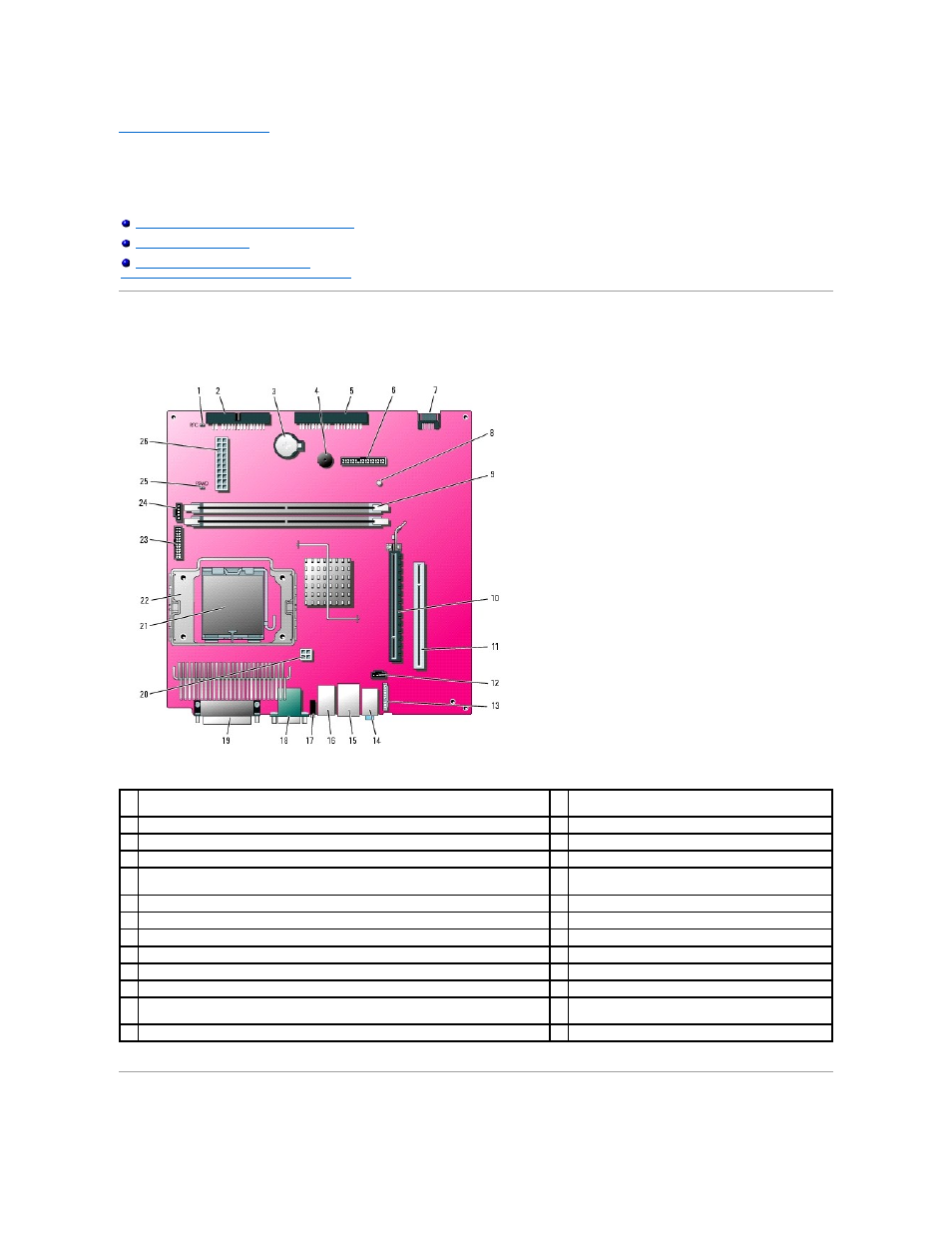

Системная плата компьютеров
Small Form-Factor
Системная плата для компактного компьютера
компьютеры и компьютеры с корпусом
1
перемычка сброса
RTC (RTCRST)
14 разъемы линейного входа, линейного выхода и
микрофона
(AUDIO)
2
разъем интерфейса дисковода гибких дисков
(DSKT)
15 сетевой разъем (NIC) и разъем USB (USB2)
3
гнездо батареи
(BATTERY)
16 разъемы шины USB (USB1)
4
внутренний динамик
(SPEAKER)
17 индикаторы диагностики (DIAG LED)
5
разъем на дисководе
CD/DVD (IDE)
18 разъем последовательного порта (SER1) и
видеоразъем
(VGA)
6
разъем передней панели
(FRONTPANEL)
19 разъем параллельного порта (PAR)
7
разъем последовательного дисковода
ATA 0 (SATA0)
20 разъем питания (12VPOWER)
8
индикатор резервного питания
(AUX_PWR)
21 разъем процессора и теплоотвода (CPU)
9
разъемы модулей памяти
(DIMM1 и DIMM2)
22 фиксирующая панель для теплоотвода/вентилятора
10 разъем PCI Express x16 (PEG)
23 разъем последовательного порта 2 (SER_PS2)
11 разъем надстроечной платы PCI (PCI)
24 разъем вентилятора (FAN)
12 разъем аналогового аудиокабеля дисковода компакт-дисков для необязательного
аналогового аудиокабеля
(CD_IN)
25 перемычка пароля (PSWD)
13 разъем аудиокабеля на передней панели (FRONTAUDIO)
26 разъем питания (POWER)
