Установка и снятие подставки компьютера

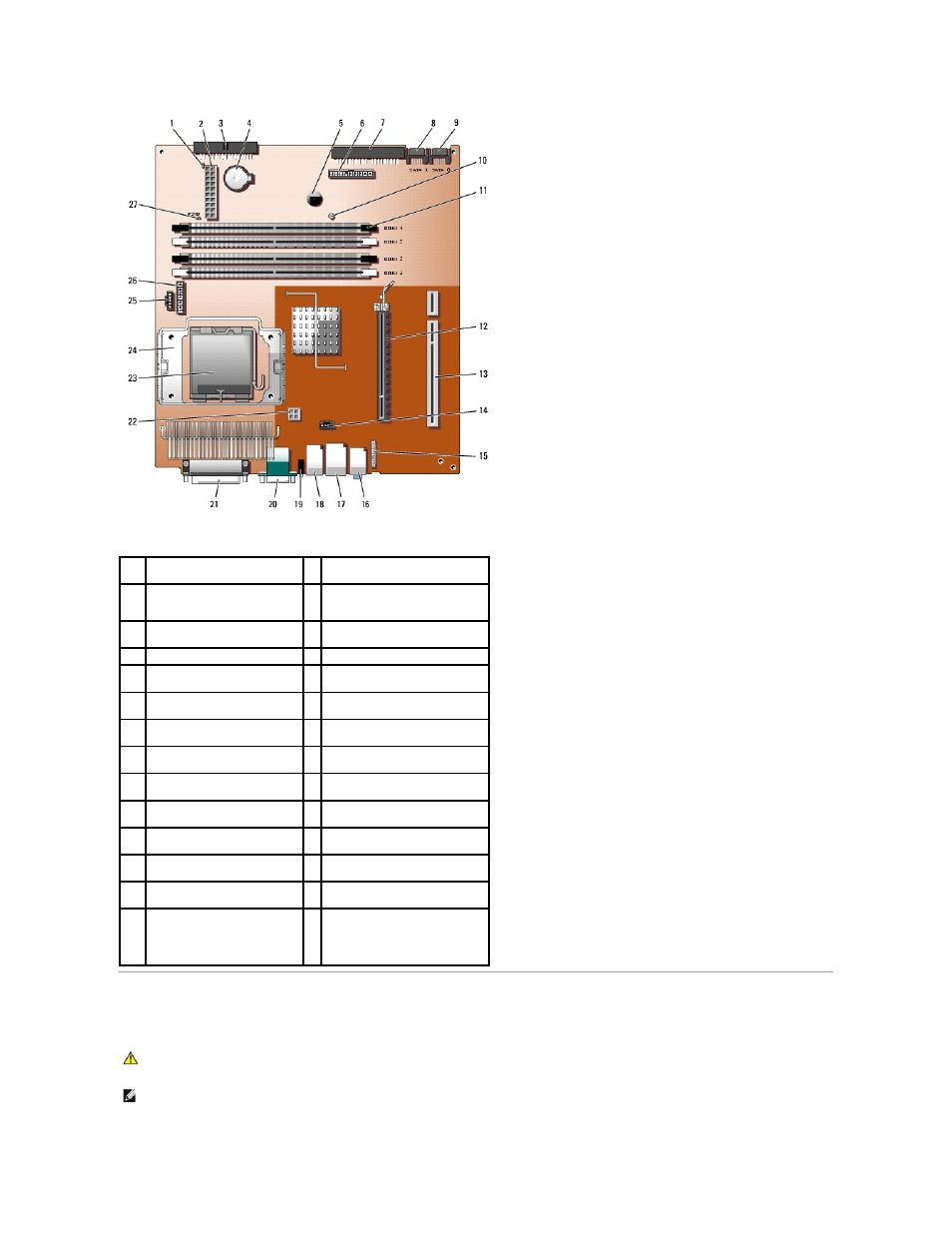

1
перемычка сброса
RTC
(RTCRST)
15 разъем аудиокабеля на передней
панели
(FRONTAUDIO)
2
разъем питания
(POWER)
16 разъемы линейного входа,
линейного выхода и микрофона
(AUDIO)
3
разъем интерфейса дисковода
гибких дисков
(DSKT)
17 сетевой разъем (NIC) и разъем
USB (USB2)
4
гнездо батареи
(BATTERY)
18 разъемы шины USB (USB1)
5
внутренний динамик
(SPEAKER) 19 индикаторы диагностики (DIAG
LED)
6
разъем передней панели
(FRONT PANEL)
20 разъем последовательного порта
(SER1) и видеоразъем (VGA)
7
разъем на дисководе
CD/DVD
(IDE)
21 разъем параллельного порта
(PAR)
8
разъем последовательного
порта накопителя
ATA 1 (SATA1)
22 разъем питания (12VPOWER)
9
разъем последовательного
дисковода
ATA 0 (SATA0)
23 разъем процессора (ЦПУ)
10
индикатор резервного питания
(AUX_PWR)
24 фиксирующая панель для
теплоотвода
/вентилятора
11
разъемы модулей памяти
(DIMM1, DIMM2, DIMM3, DIMM4)
25 разъем вентилятора (FAN)
12
разъем
PCI Express x16 (PEG)
26 разъем последовательного порта
2 (SER_PS2)
13
разъем надстроечной платы
PCI (PCI2)
27 перемычка пароля (PSWD)
14
разъем аналогового
аудиокабеля дисковода
компакт
-дисков для
необязательного аналогового
аудиокабеля
(CD_IN)
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
ПРИМЕЧАНИЕ
.
Установите компьютер на мягкую поверхность
, чтобы не поцарапать верхнюю крышку.
