Инструкция по эксплуатации Dell OptiPlex GX280
Страница 178

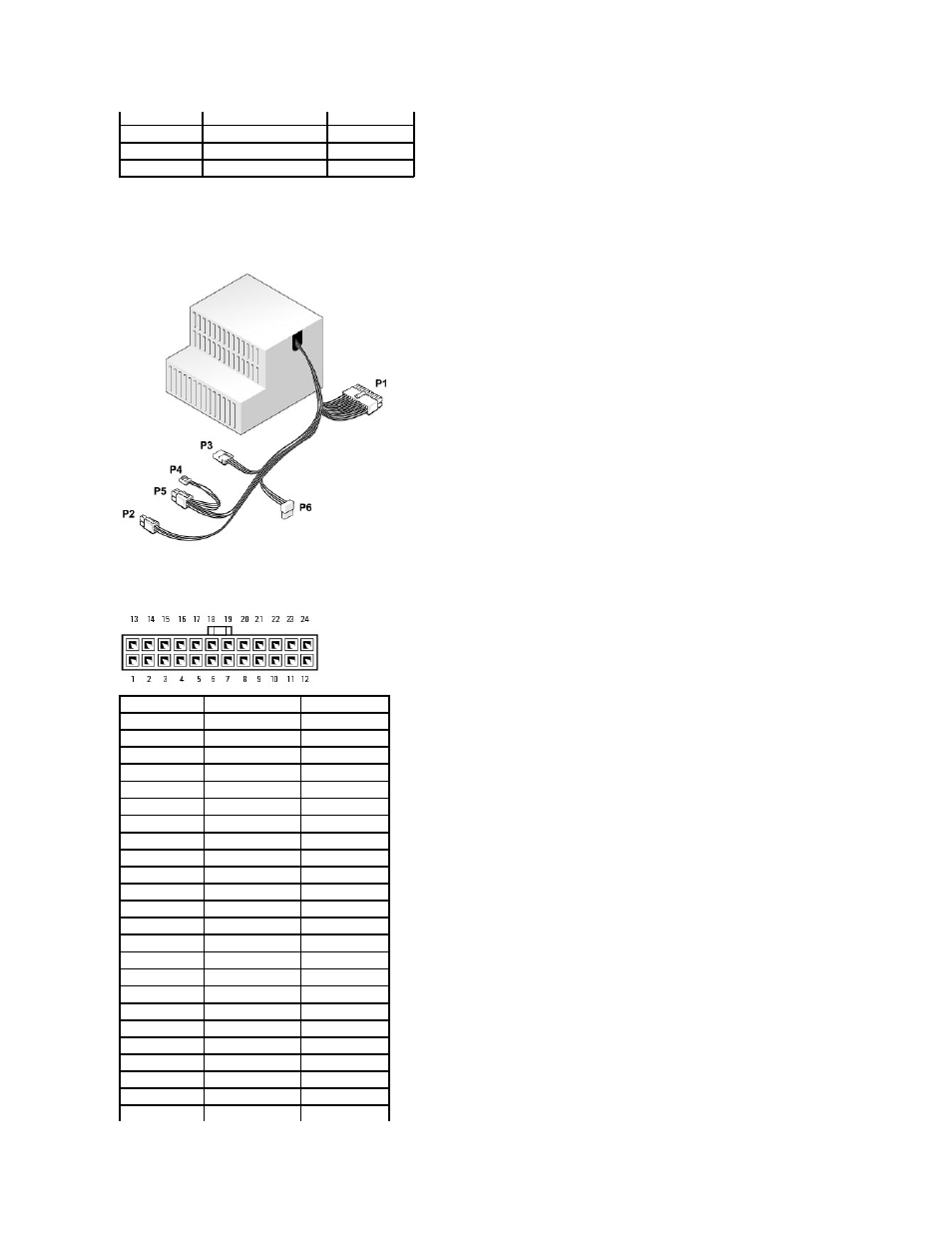

Использование контактов разъема источника питания постоянного тока настольного
компьютера
Разъем питания постоянного тока
P1
3
COM
Черный
4
+3,3 В постоянного тока Оранжевый
5
+5 В постоянного тока
Красный
6
+12 В постоянного тока Желтый
Номер контакта
Название сигнала Провод 18-AWG
1
+3,3 В
Оранжевый
2
+3,3 В
Оранжевый
3
GND
Черный
4
VCC (+5 В)
Красный
5
GND
Черный
6
VCC (+5 В)
Красный
7
GND
Черный
8
PS_PWRGOOD
Серый
9
P5AUX
Фиолетовый
10
V_12P0_DIG
Желтый
11
V_12P0_DIG
Желтый
12
+3,3 В
Оранжевый
13
+3,3 В
Оранжевый
14
-12 В*
Синий
15
GND
Черный
16
PWR_PS_ON
Зеленый
17
GND
Черный
18
GND
Черный
19
GND
Черный
20
NC
Нет
21
VCC (+5 В)
Красный
22
VCC (+5 В)
Красный
23
VCC (+5 В)
Красный
24
GND
Черный
