Внутреннее устройство
Элементы системной платы
ПРИМЕЧАНИЕ
.
Если вы приобретаете необязательную
видеоплату
, этот разъем будет закрыт крышкой. Connect
your monitor to the connector on the graphics card. Do not
remove the cap.
ПРИМЕЧАНИЕ
.
Если есть видеоплата
, поддерживающая
работу с двумя мониторами
, используйте Y-кабель, который
поставляется вместе с компьютером
.
11 разъем
параллельного порта
К разъему параллельного порта подключается параллельное
устройство
, например принтер. USB-принтер следует
подключать к разъему
USB.
ПРИМЕЧАНИЕ
.
Встроенный разъем параллельного порта
автоматически отключается
, если компьютер обнаруживает
установленную плату
, имеющую разъем параллельного
порта
, настроенный на тот же адрес. Дополнительную
информацию см
. в разделе «
Параметры программы
настройки системы
»
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед открытием
корпуса
.
ВНИМАНИЕ
.
Будьте осторожны
, открывая крышку компьютера; убедитесь, что открытие крышки не приводит к отключению кабелей от
системной платы
.

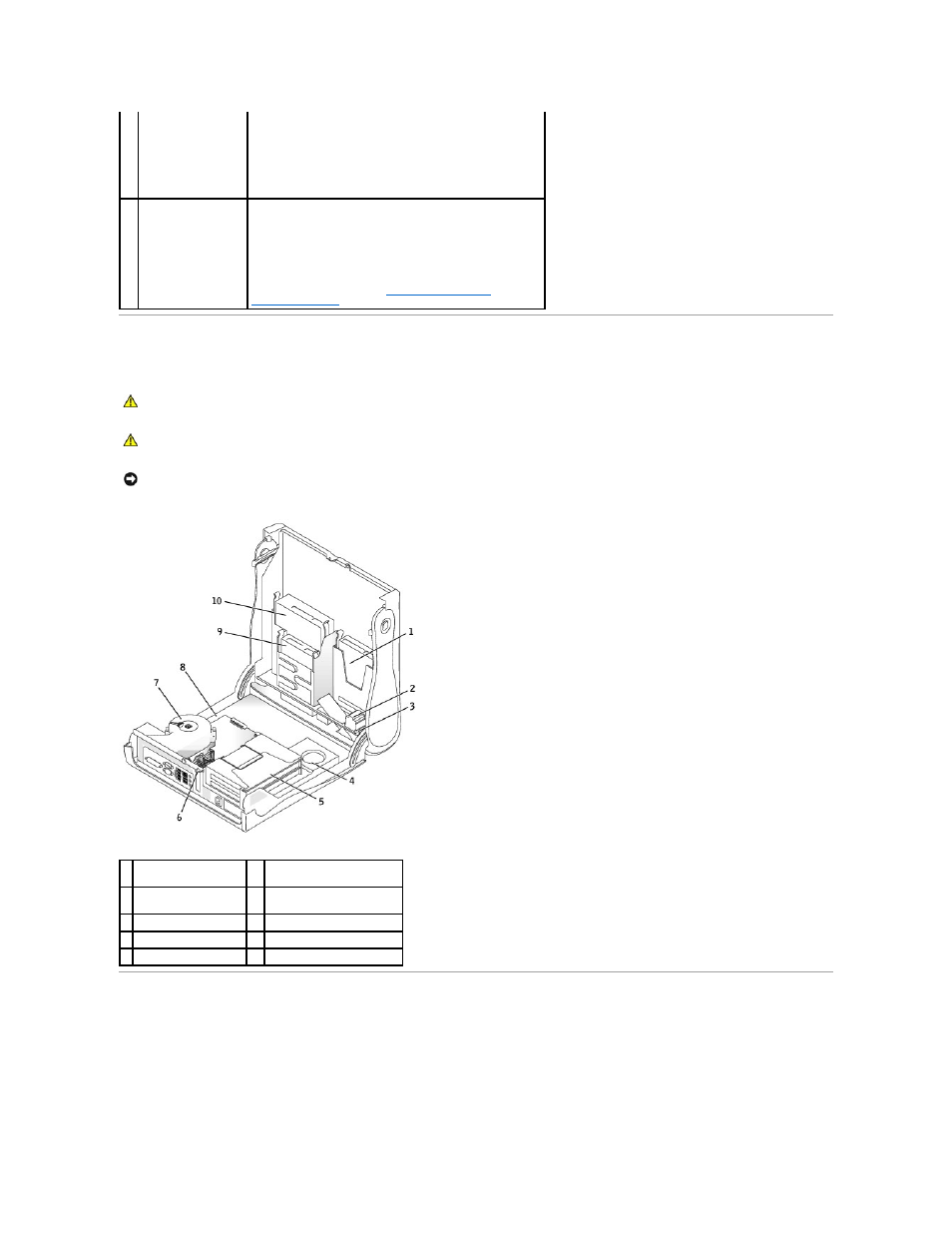

1 жесткий диск
6
кольцо для навесного
замка
2 детектор открытия
корпуса
7
сборка теплоотвода и
вентилятора
3 внутренний динамик
8
системная плата
4 блок питания
9
дисковод гибких дисков
5 каркас для плат
10 дисковод CD/DVD
