Инструкция по эксплуатации QTECH QFC-P16S4DR-G_v1_CG
Страница 46
+7(495) 797-3311
Москва, Новозаводская ул., 18, стр. 1
[email protected]
www.qtech.ru
46
Forward Mode:q-in-q
TPID :9100
Index eth vcg Direction Ingress-type Egress-type Vlanid PRI
------------------------------------------------------------------
1 1 1 vcg->eth untagged tagged 100 0
7 1 1 eth->vcg tagged untagged 100 0
Running Info:
Forward Mode:q-in-q
TPID :9100
Index eth vcg Direction Ingress-type Egress-type Vlanid PRI
------------------------------------------------------------------
1 1 1 vcg->eth untagged tagged 100 0
7 1 1 eth->vcg tagged untagged 100 0
System(config-slot/0)# end
System# write
Are you sure[Y/N]:y
Please wait..Copy OK: 2853 bytes copied
Save current configuration successfully!
System#
11.5 ПРИМЕНЕНИЕ В РЕЖИМЕ Q-IN-Q (ПРИМЕР 2)

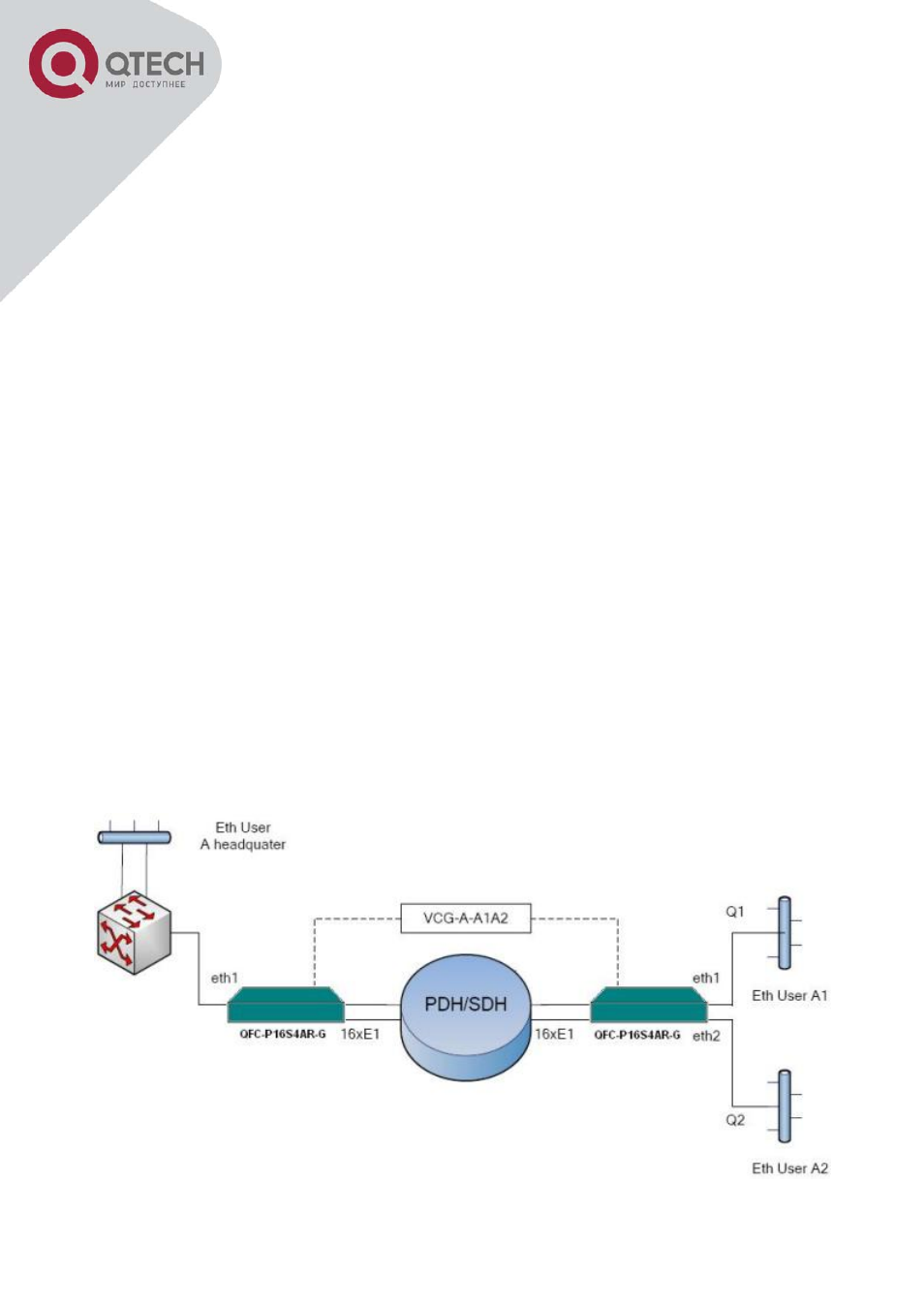

Пример передачи трафика от двух сетей через сеть PDH/SDH с использованием 16 потоков
Е1 и использование режима Q-in-Q. Левый конвертор на схеме работает в режиме vlan-
